موضوع: ساخت تایمر با آردیونو+کنترل با میکروسوئیچ

  1. #21
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    3,937
    نقل قول نوشته اصلی توسط siib نمایش پست ها
    شما هم اگه بخواین میتونین امتحان کنین
    خب تصور من اینه که این عدد هرچیزی باشه فرکانس موج مقدار ثابتی هست(490 هرتز) و همینطور دوره (T=1/490)،
    و در همه حالات هم ( pwm های متفاوت) در مدت زمان T یک نوسان اتفاق میوفته و اون تابع شمارنده زمان هم داره این نوسان ها رو میشماره
    چه اینکه ولتاژ بره بالا زود بیاد پایین یا بره بالا و بیشتر بمونه و بعد بیاد پایین از اون جایی که در هر دورهT یه بار فقط بالا میره و تابع شمارنده فقط بالا رفتن (یا پایین اومدن ها رو میشماره) مقدار pwm روی نتیجه شمارش تاثیر نداره

    درسته که فرمانسش ثابته ولی با تغییر 127 اونجاهایی که لبه میزنه تغییر می کنه و همین عاملی میشه تا تابع وقفه با زمان های نا مساوی اجرا بشه

  2. #22
    Senior Member
    تاریخ عضویت
    Nov 2015
    نوشته ها
    229
    نقل قول نوشته اصلی توسط magmagmary نمایش پست ها
    درسته که فرمانسش ثابته ولی با تغییر 127 اونجاهایی که لبه میزنه تغییر می کنه و همین عاملی میشه تا تابع وقفه با زمان های نا مساوی اجرا بشه
    روی یه موج مشخص نقاط همفازی که روی دو تا سیکل متوالی هستن فاصله زمانیشون برابر t میشه
    درسته که جای لبه ها تغییر میکنه اما فاصله زمانی بین این جاها در سیکل های متوالی تغییر نمیکنه

  3. #23
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    3,937
    نقل قول نوشته اصلی توسط siib نمایش پست ها
    روی یه موج مشخص نقاط همفازی که روی دو تا سیکل متوالی هستن فاصله زمانیشون برابر t میشه
    درسته که جای لبه ها تغییر میکنه اما فاصله زمانی بین این جاها در سیکل های متوالی تغییر نمیکنه

    درسته
    بحث من جاهایی هست که لبه پایین رونده داره و تابع اینتراپت اجرا میشه

  4. #24
    Senior Member
    تاریخ عضویت
    Nov 2015
    نوشته ها
    229
    نقل قول نوشته اصلی توسط magmagmary نمایش پست ها
    درسته
    بحث من جاهایی هست که لبه پایین رونده داره و تابع اینتراپت اجرا میشه
    اینم همون شکلیه که خودتون گذاشتین ، وقتی فاصله بین لبه های پایین رونده t باشه شمارش گر براش تفاوتی نمیکنه که کجا لبه پایین رفته باشه ، درسته؟
    لایک کردن

  5. #25
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    3,937
    نقل قول نوشته اصلی توسط siib نمایش پست ها

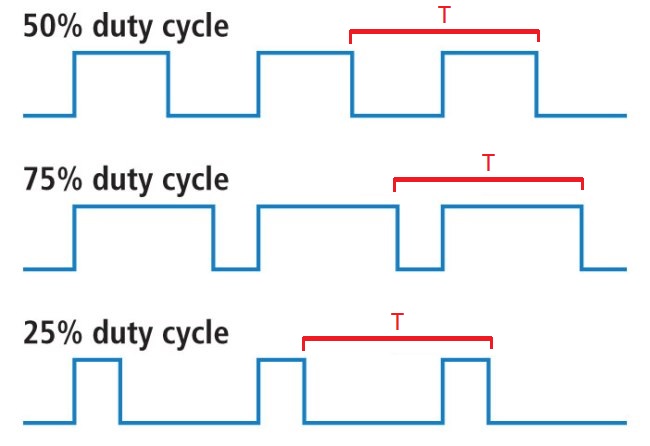

    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: 512e869bce395fbc64000002.JPG
مشاهده: 17
حجم: 38.6 کیلو بایت
    اینم همون شکلیه که خودتون گذاشتین ، وقتی فاصله بین لبه های پایین رونده t باشه شمارش گر براش تفاوتی نمیکنه که کجا لبه پایین رفته باشه ، درسته؟
    درسته قانع شدم
    لایک کردن

  6. #26
    Junior Member
    تاریخ عضویت
    Jun 2018
    نوشته ها
    2
    سلام به اساتید محترم .. لطفا کمک نمایید... برنامه ایی نوشتم که کار محافظ ولتاژ خانه را انجام میدهد اما مشکلی که هست اینه که تاخیر را که در برنامه جهت استارت مجدد محافظ گذاشتم در کل برنامه تاثیرگذاره یهنی جهت عملکرد قطع هم تایمر دخیل میود و زمان قطع را بالا میبرد ممنون میشم کمک کنید که بتوانم زمان را فقط برای یک فانکشن ایجاد نمایم و بقیه برنامه تاثیری از دیلی نگیرند..

  7. #27
    Senior Member
    تاریخ عضویت
    Feb 2017
    نوشته ها
    153
    نقل قول نوشته اصلی توسط reza.karampoor نمایش پست ها
    سلام به اساتید محترم .. لطفا کمک نمایید... برنامه ایی نوشتم که کار محافظ ولتاژ خانه را انجام میدهد اما مشکلی که هست اینه که تاخیر را که در برنامه جهت استارت مجدد محافظ گذاشتم در کل برنامه تاثیرگذاره یهنی جهت عملکرد قطع هم تایمر دخیل میود و زمان قطع را بالا میبرد ممنون میشم کمک کنید که بتوانم زمان را فقط برای یک فانکشن ایجاد نمایم و بقیه برنامه تاثیری از دیلی نگیرند..
    بجای delay از millis استفاده کنید .

  8. #28
    Junior Member
    تاریخ عضویت
    Jun 2018
    نوشته ها
    2
    سلام به اساتید محترم .. لطفا کمک نمایید... برنامه ایی نوشتم که کار محافظ ولتاژ خانه را انجام میدهد اما مشکلی که هست اینه که تاخیر را که در برنامه جهت استارت مجدد محافظ گذاشتم در کل برنامه تاثیرگذاره یهنی جهت عملکرد قطع هم تایمر دخیل میود و زمان قطع را بالا میبرد ممنون میشم کمک کنید که بتوانم زمان را فقط برای یک فانکشن ایجاد نمایم و بقیه برنامه تاثیری از دیلی نگیرند..

  9. #29
    Junior Member
    تاریخ عضویت
    Jul 2018
    نوشته ها
    1
    مطالب جالبی عنوان شد
    تشکر میکنم
