موضوع: چطوری Sim800L رو راه اندازی کنم؟

  1. #11
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,064
    نقل قول نوشته اصلی توسط muhammad نمایش پست ها
    سلام و تشکر ماژول رو لهیم کردم روشن شد. دقیقآ منظور شما از جای آنتن کجاست؟

    توی عکس برای شما هم ماژول رو لهیم شده و هم با علامت گذاری فرستادم جاهایی رو که گمون کنم جای آنتن باشه. و اون دوتا مربع زردی رو که می بینید در عکس ها می خواستم بدنم جای چیست؟

    و جایی رو که روی برد ant نوشته هم من لهیم کردم به پین ها توی عکس می تونید ببینید منظور شما اونجا بود؟


    از دقت و راهنمایی شما کمال تشکر رو دارم

    آنتن قرمز همراه ماژول رو باید به قسمت gsm متصل کنی مطابق عکس زیر:
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: IMG_20160809_160431573.jpg
مشاهده: 358
حجم: 95.5 کیلو بایت


    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: IMG_20160810_080444.jpg
مشاهده: 352
حجم: 79.0 کیلو بایت
    ویرایش توسط magmagmary : 08-10-2016 در ساعت 03:51 AM
    لایک کردن

  2. #12
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,064
    نقل قول نوشته اصلی توسط muhammad نمایش پست ها
    من گفتم تا شما جواب بدید این AT command رو آزمایش کنم که از روی آموزش سایت رفتم جلو اما
    جواب نداد می تونه بخاطر لهیم کردن بد باشه؟


    اتصالات رو همون جور که گفته بود Tx رو به پین 10 , Rx رو به پین 11 وصل کردم روی 9600 وصل کردم هم روی carriage return و هم روی Both NL and CR آزمایش کردم جواب نداد.علت اینکه روی هر دو آزمایش کردم چون توبی آموزش توی عکس نوشته Both NL and CR اما توبی ویدئو روی Carriage return می گذاره.

    ممنون میشم این مورد رو هم توضیح بدید.
    تشکر


    از روی این آموزش رفتم جلو جلسه بیست و سوم : ارسال AT Command | وبلاگ آردوینو
    در مورد carriage return و Both NL and CR داستانشون در مورد ارسال کامند یکیه
    ما برای ارسال کامند احتیاج داریم که بعد از هر کامندی که می زنیم اینتر بزنیم .

    بنابراین این دو تا آپشن در این کاربرد فرقی نمی کنن
    لایک کردن

  3. #13
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,064
    نقل قول نوشته اصلی توسط muhammad نمایش پست ها
    اینم کدی که بارگذاری کردم.

    sim_800L.write(Serial.read());
    }
    }
    به احتمال خیلی زیاد اگه سیم بندیت رو ضربه دری رعایت کرده باشی کدت مشکل باد ریت داره
    کد:



    #include <SoftwareSerial.h>


    SoftwareSerial sim_800L(10, 11); // RX, TX


    void setup() {
    // Open serial communications and wait for port to open:
    Serial.begin(115200);
    sim_800L.begin(115200);
    }


    void loop() { // run over and over
    if (sim_800L.available()) {
    Serial.write(sim_800L.read());
    }
    if (Serial.available()) {
    sim_800L.write(Serial.read());
    }
    }
    اینو تست کن .
    بادریت رو هم برای سریال سیم 800 هم برای سریال اصلی تغییر دادم به 115200
    بنابراین توی کنسولت هم بادریت رو بکن 115200

  4. #14
    Member
    تاریخ عضویت
    Mar 2016
    نوشته ها
    39
    سلام وقتتون بخیر باشه ممنون برای کدها و توجه و وقت شما. من کدهایی رو که گفتید بارگذاری کردم بعد آمدم روی baud rate 115200 تنظیم کردم،

    اما بازم جواب نداد سیم کشیم هم براتون عکسش رو فرستادم که اگه اشکال داره بگید؟ممنون

    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: 20160810_204038.jpg
مشاهده: 132
حجم: 86.3 کیلو بایت

    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: 20160810_204030.jpg
مشاهده: 124
حجم: 85.9 کیلو بایت

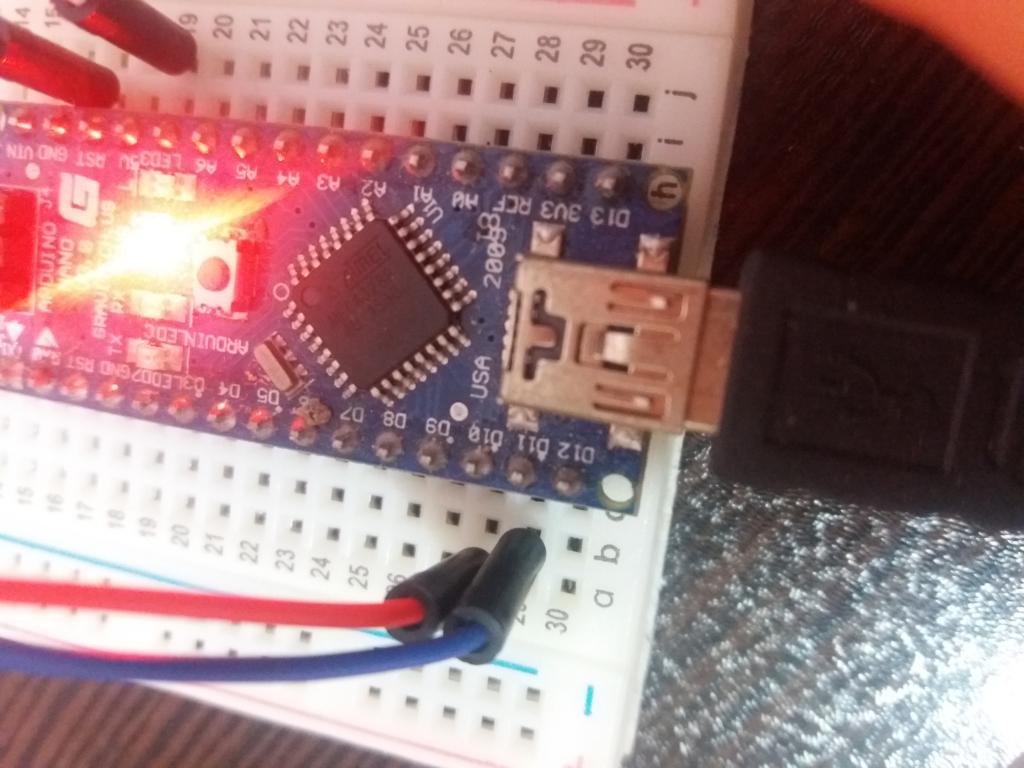

    سیم آبی که از پین 11 آمده رو زدم به TX وسیم قرمز که باز توعکس می بینید از پین 10 آمده زدم به ,RX اما بازم کار نکرد.

    امکان داره بخاطر این باشه که الان سیمکارت توش نیست؟

    یا ممکن خوب لحیم نکرده باشم؟


    آنتن رو هم لحیم کردم (ممنون مجدد)
    ویرایش توسط muhammad : 08-11-2016 در ساعت 03:05 AM

  5. #15
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,064
    نقل قول نوشته اصلی توسط muhammad نمایش پست ها
    سلام وقتتون بخیر باشه ممنون برای کدها و توجه و وقت شما. من کدهایی رو که گفتید بارگذاری کردم بعد آمدم روی baud rate 115200 تنظیم کردم،

    اما بازم جواب نداد سیم کشیم هم براتون عکسش رو فرستادم که اگه اشکال داره بگید؟ممنون

    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: 20160810_204038.jpg
مشاهده: 132
حجم: 86.3 کیلو بایت

    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: 20160810_204030.jpg
مشاهده: 124
حجم: 85.9 کیلو بایت

    سیم آبی که از پین 11 آمده رو زدم به TX وسیم قرمز که باز توعکس می بینید از پین 10 آمده زدم به ,RX اما بازم کار نکرد.

    امکان داره بخاطر این باشه که الان سیمکارت توش نیست؟

    یا ممکن خوب لحیم نکرده باشم؟


    آنتن رو هم لحیم کردم (ممنون مجدد)
    ترتیب پین های tx و rx ات رو عوض کن
    وقتی توی کد نویسی مینویسیم 10 و 11 یعنی 10 میشه rx جدید آردوینو که به tx سیم800 وصل میشه و 11 میشه tx جدید آردوینو که به rx سیم800 وصل میشه
    لایک کردن

  6. #16
    Member
    تاریخ عضویت
    Mar 2016
    نوشته ها
    39
    نقل قول نوشته اصلی توسط magmagmary نمایش پست ها
    ترتیب پین های tx و rx ات رو عوض کن
    وقتی توی کد نویسی مینویسیم 10 و 11 یعنی 10 میشه rx جدید آردوینو که به tx سیم800 وصل میشه و 11 میشه tx جدید آردوینو که به rx سیم800 وصل میشه
    مرسی فراوان برای پیگیری شما،
    مشکل از لهیم بود باید اینجور مواقعه که سیم کشی و کدرو بارها چک کردید دقت به لهیم کنید من بامولتی متر با دقت لهیم رو که زده بودم چک کردم دیدم Rx هیچ مقداری از ولتاژ رو نمی ده درحالی که باقی(پینها) 4 خورده ای روبهم نشون می دادن
    برای همین بهتر لهیمش کردم درست شد. تشکر فراوان از شما
