مثال های آموزشی از آردینو - ()cursur() and noCursor

کتابخانه کریستال مایع به شما اجازه می دهد تا نمایشگر های LCD که با درایور Hitachi HD44780 سازگار هستند را کنترل کنید.
بسیاری از آنها در بیرون وجود دارد و شما می توانید معمولا آنها را با رابط 16 پین تشخیص دهید.
این مثال چگونگی استفاده از روش ()cursor و ()noCursorبرای کنترل مکان نمای تأکیدی را نشان می دهد.
سخت افزار مورد نیاز
برد آردینو
LCD (سازگار با درایور هیتاچی HD44780)
پتانسیومتر 10 کیلو
بردبرد
سیم
مدار:

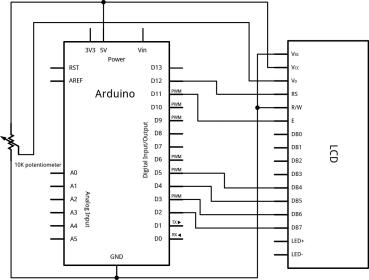

نمایشگر LCD خود را با سیم به پین های زیر متصل کنید:
پین RS ،LCD به پین دیجیتال 12
پین Enable ،LCD به پین دیجیتال 11
پین D4، LCD به پین دیجیتال 5
پین D5، LCD به پین دیجیتال 4
پین D6، LCD به پین دیجیتال 3
پین D7، LCD به پین دیجیتال 2
علاوه براین، پتانسیومتر 10k را به 5 ولت و زمین با سیم وصل کنید، برای جاروب (خروجی) به پین VO (پین 3) صفحه ی LCD
فایل پیوست 21

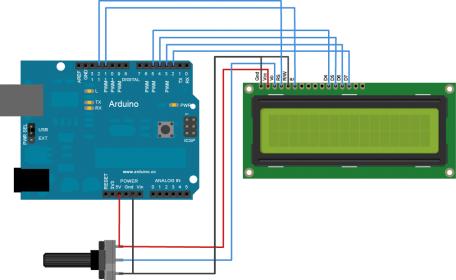

تصویر از Fritzing .برای مثال های بیشتر ،به صفحه پروژه Fritzng نگاه کنید.
فایل پیوست 22

کد:

---

#include <LiquidCrystal.h>

// دادن مقدار اولیه به کتابخانه با شماره ها ی پین های رابط
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

void setup() {
  // تنظیم شماره ستون و ردیف LCD:
  lcd.begin(16, 2);
  // LCD چاپ پیام در
  lcd.print("hello, world!");
}

void loop() {
  // خاموش کردن مکان نما:
  lcd.noCursor();
  delay(500);
  // روشن کردن مکان نما:
  lcd.cursor();
  delay(500);
}

---

لینک سایت:Arduino - LiquidCrystalCursor
