مثال های آموزشی از آردینو - ()display() and noDisplay

کتابخانه کریستال مایع به شما اجازه می دهد تا نمایشگر های LCD که با درایور Hitachi HD44780 سازگار هستند را کنترل کنید.
بسیاری از آنها در بیرون وجود دارد و شما می توانید معمولا آنها را با رابط 16 پین تشخیص دهید.
این مثال ساده چگونگی استفاده از متد ()display و ()noDisplay برای روشن و خاموش کردن نمایشگر نشان می دهد.متن نمایش داده شده تا
زمانی که از ()noDisplay استفاده می کنید؛ حفظ می شود. بنابراین سریع ترین راه برای پاک کردن نمایشگر بدون از دست دادن هر چیزی که روی آن
هست محسوب می شود.
سخت افزار مورد نیاز
برد آردینو
LCD (سازگار با درایور هیتاچی HD44780)
پتانسیومتر 10 کیلو
بردبرد
سیم
مدار:
نمایشگر LCD خود را با سیم به پین های زیر متصل کنید:
پین RS ،LCD به پین دیجیتال 12
پین Enable ،LCD به پین دیجیتال 11
پین D4، LCD به پین دیجیتال 5
پین D5، LCD به پین دیجیتال 4
پین D6، LCD به پین دیجیتال 3
پین D7، LCD به پین دیجیتال 2
علاوه براین، پتانسیومتر 10k را به 5 ولت و زمین با سیم وصل کنید، برای جاروب (خروجی) به پین VO (پین 3) صفحه ی LCD

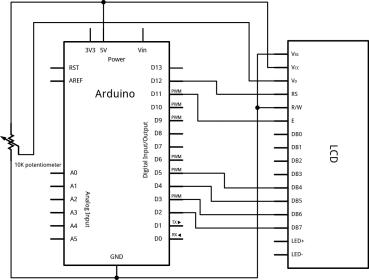

فایل پیوست 23

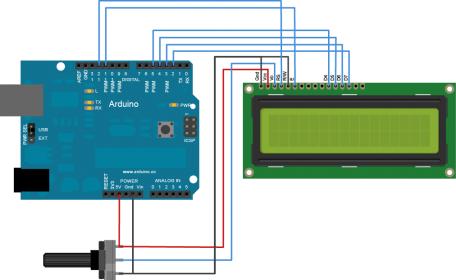

تصویر از Fritzing .برای مثال های بیشتر ،به صفحه پروژه Fritzng نگاه کنید.
فایل پیوست 24

کد:

---

#include <LiquidCrystal.h>

// دادن مقدار اولیه به کتابخانه با شماره ها ی پین های رابط
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

void setup() {
  // تنظیم شماره ستون و ردیف LCD:
  lcd.begin(16, 2);
  // LCD چاپ پیام در
  lcd.print("hello, world!");
}

void loop() {
  // display خاموش کردن :
  lcd.noDisplay();
  delay(500);
  // display رو شن کردن :
  lcd.display();
  delay(500);
}

---

لینک سایت:Arduino - LiquidCrystalDisplay
