بررسی یک تغییر مهم سخت افزاری در w5100
سلام دوستان

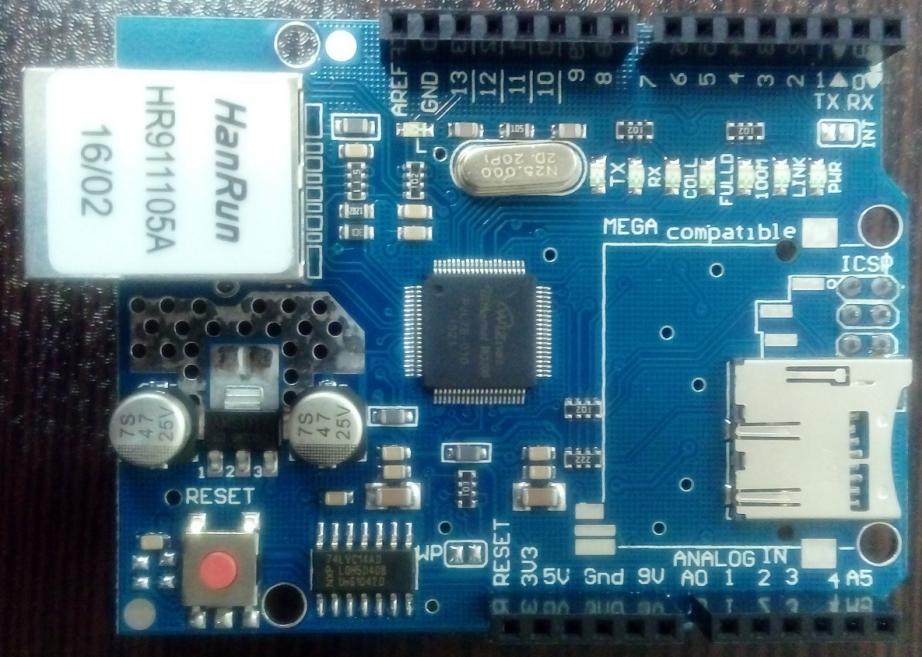

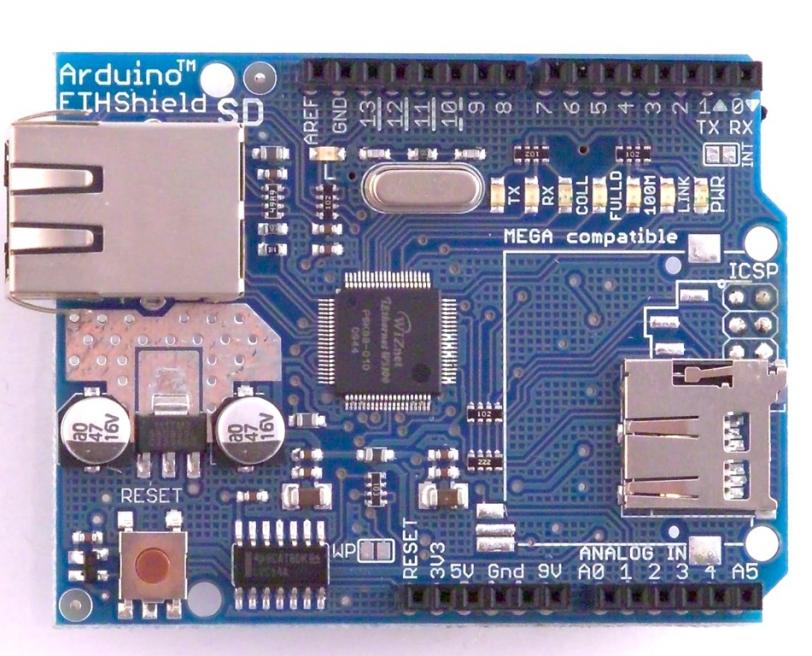

فایل پیوست 2186
فایل پیوست 2187
فایل پیوست 2189
پشت سوکت اترنت باید مقاومتی بین 49 تا 100 اهم سری باشه.
در صورتیکه این مقاومت زیاد باشه برای مسافت های بلند که بخوایم دیتا تبادل کنیم سیگنال تضعیف شده و قابل دتکت نیست ...
این در حالی هست که برای تست فواصل کوتاه با مقاومت 510 اهم هم جواب میده.

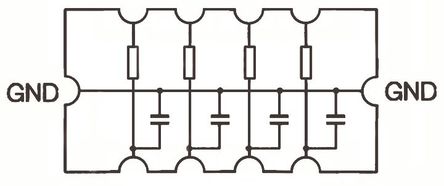

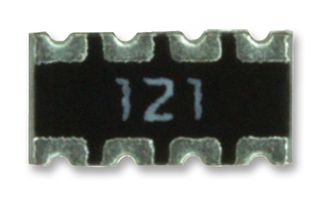

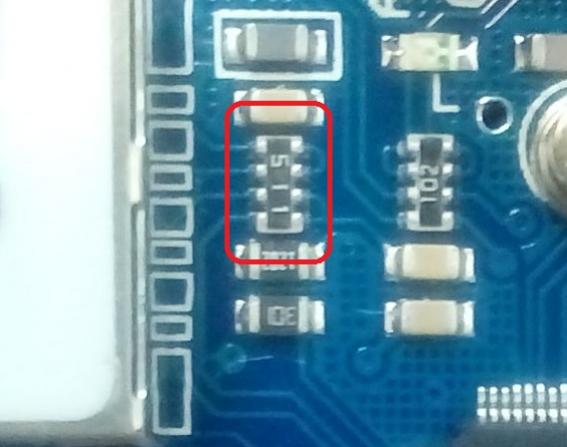

در صورتیکه مقاومت پشت سوکت مثل عکس 510 اهم باشه باید یک مقاومت نتورک SMD تهیه کنید مثلا 100 اهم و موازی کنید باهاش (عینن بذارید روش و لحیم کنید ..)
100 -120 اهم زیاد تفات نداره ...
فایل پیوست 2190
مقاومت نتورک قدری کمیاب هست اگر می تونید لحیم کاری کنید
بیاید مقاومت معمولی رو به هر دو سر لحیم کنید که مقاومت معمولی به مقاومت نتورک موازی شه مقدارش کم شه
فایل پیوست 2191
موفق باشید ...:rolleyes:
