سلام به علاقمندان هنر الکترونیک

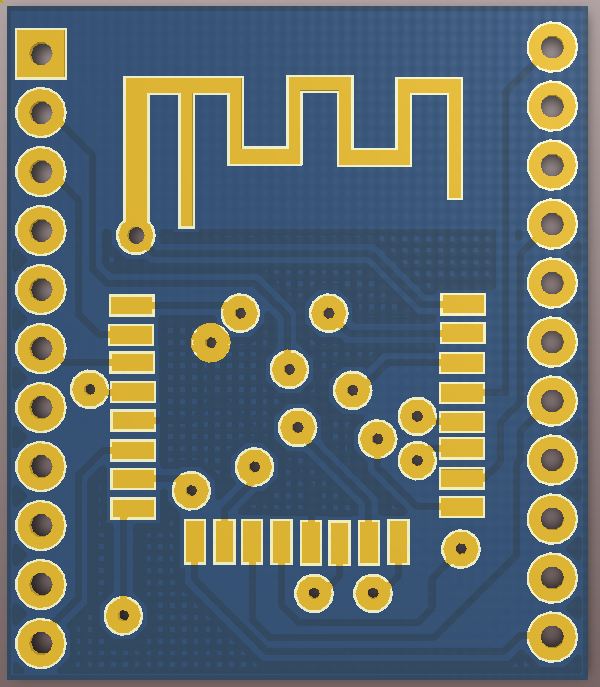

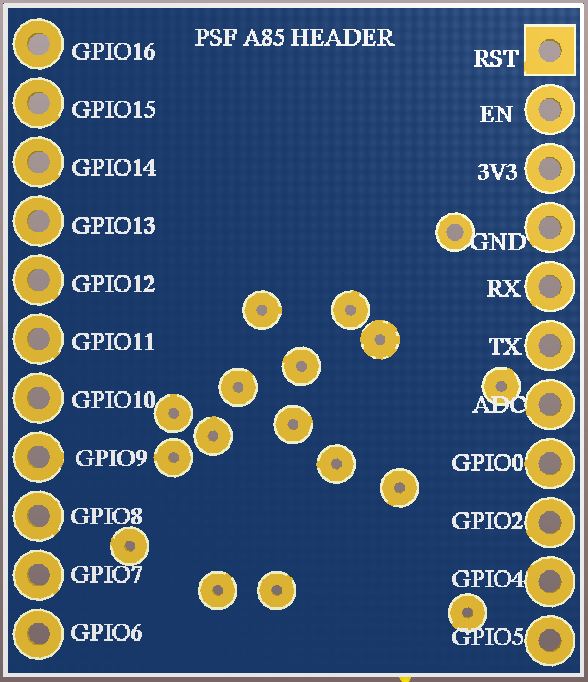

سورس های هدر برد psf a85 رایگان تقدیم دوستان
فایل پیوست 2505
فایل پیوست 2506
آنتنش بر اساس مقاله ...AN043 texas ins کشیدم که 4 دسی بل هست توان تقویت کنندگیش.گمونم در مورد 20 30 متر آنتن دهی باشه.مثل سایر آنتن های on board وای فای 2.4 گیگ ...
تا اطلاع ثانویه برد را تست نفرمایید
Be Good:rolleyes:
سلام
من یک pcb براش زدم و وصلش کردم به ماژول usb serial
بعد کلی ور رفتن فهمیدم باوودریتش 74880 هست
میخوام با IDE آردینو پروگرامش کنم ولی این باوودریت تو سریال پورت نیست
چه کنم؟
کمککککککککککککک :(
شما از کجا فهمیدید که باوودریت 74880 هست ؟نقل قول:
نوشته اصلی توسط aminta
یک نرم افزار داشتم برای ارتباط سریال باوودریت هاشو یکی یکی امتحان کردم روی این جواب داد
البته انگار باید rts/cts هم فعال باشه
سلام
گمونم روی هسته esp چیزی نباشه که پاسختون بده
یعنی باید یه کد بزنید روش بعد مثل esp07 یا Esp12f باهاش کار کنید.
در واقع چیپش خام باید باشه

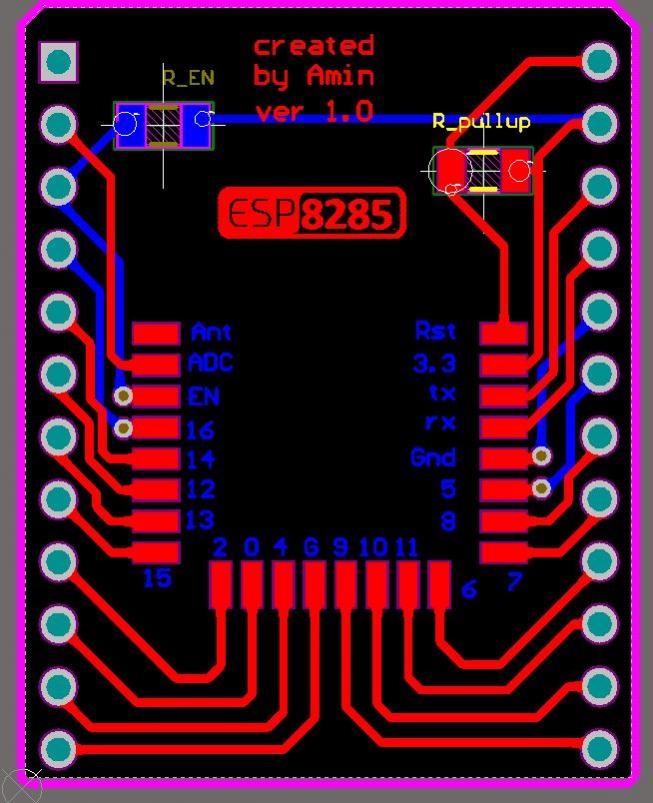

کاش هدری که برای pcb ساختید به اشتراک بذارید:o
اونی که من ساختم در واقع Mirror بود و اتصالاش جالب نبود اصلا ...
سلام خدمت شمانقل قول:
نوشته اصلی توسط shobeir90
PCBESP8285.PcbDoc

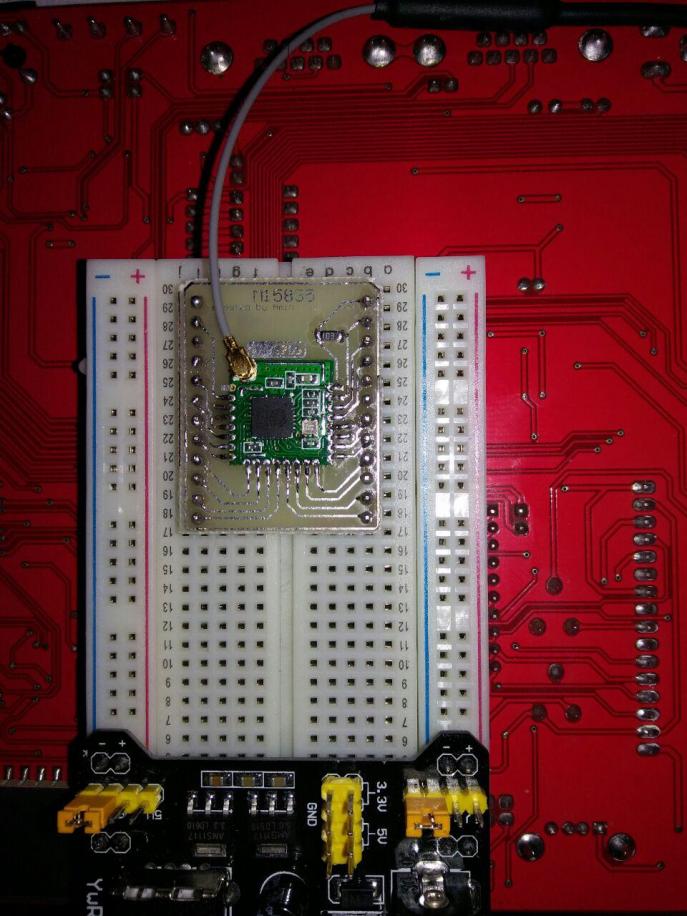

من آنتن PCB نگذاشتم از آنتن وای فای فروشگاه دارم استفاده میکنم
PCB شما اشکال داشت ولی خوب بود گذاشتین من از pad ها استفاده کردم :)
خیر خام نیست
وقتی ریست میکنم یک چیزی مینویسه که ریست شد esp
از رو همون باوودریتو فهمیدم دیگه
ولی فریمور AT روش نیست فک کنم باید با SDK که تو سایتش هست برنامه نویسی بشه با آردینو نمیشه
فایل پیوست 3372
فایل پیوست 3373
سلام و
اول یک فریم ویور at بوسیله پورت سریال روش بزنید تا دستور at جواب بده
با آردوینو هم میتونید کد بریزید روش
این پست رو نگاه کن ..
http://forum.arduino.ir/4/14/1662.html
