سورس بسکام پروژه مانیتورینگ دما و رطوبت dht22 یا am2302
سلام خدمت دوستان و علاقمندان هنر الکترونیک
می خواهم طی توضیحاتم یک نمونه نمایشگر دما و رطوبت ساده رو خدمت عزیزان ارائه کنم.
**********************
قطعات مورد نیاز:

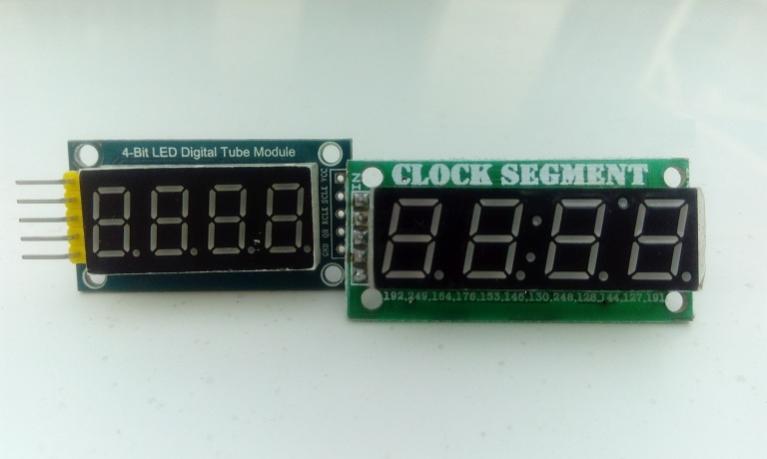

ماژول سون سگمنت 4 رقمی دارای ممیز ، دو نقطه ساعت و علامت درجه
نمایشگر NOKIA 5110 84MM X 48MM دارای بک لایت
سنسور دما و رطوبت - سنسور آب و هوا DHT22
یا اینم جواب میده با سورس تهیه شده:
ماژول آماده سنسور دما و رطوبت - آب و هوا AM2301/DHT21
یک برد آردوینو معمولی که atmega328 داشته باشه البته میکروکنترلر مورد نیاز با atmega8 هم قابل اجرا هست .
کلاک میکرو روی 8 مگاهرتز تنظیم شده
**********************
قبل از مختصر توشیح تصاویر رو ببینید:
فایل پیوست 3185
فایل پیوست 3186فایل پیوست 3187
فایل پیوست 3188فایل پیوست 3189
**********************
نحوه اتصالات:
پین دیتا سنسور DHT22 به PORTC.5 متصل میشه دقت کنید که حتما یه مقاومتی بین 1 تا 10 کیلو از دیتا به تغذیه وصل شه !
اگر از DHT21 استفاده می کنید قاب پلاستیکیشو باز کنید ببینید داخلش رو مسیر دیتا مقاومت PULL UP لحیم شده یا نه ... خیلی تنوع داره بعضی هاشون مونتاژ می کنن بعضی ها نه ...
نمایشگر
DATA به PORTD.2
CLOCK به PORTD.3
LATCH به PORTD.4
LCD نوکیا
DC به PORTB.0
CE به PORTB.1
RE به PORTB.2
DIN به PORTB.3
CLK به PORTB.5
BL با یه مقاومت 220 اهم تا 1 کیلو بدید به تغذیه
VCC به 3-5 ولت
GND
**************

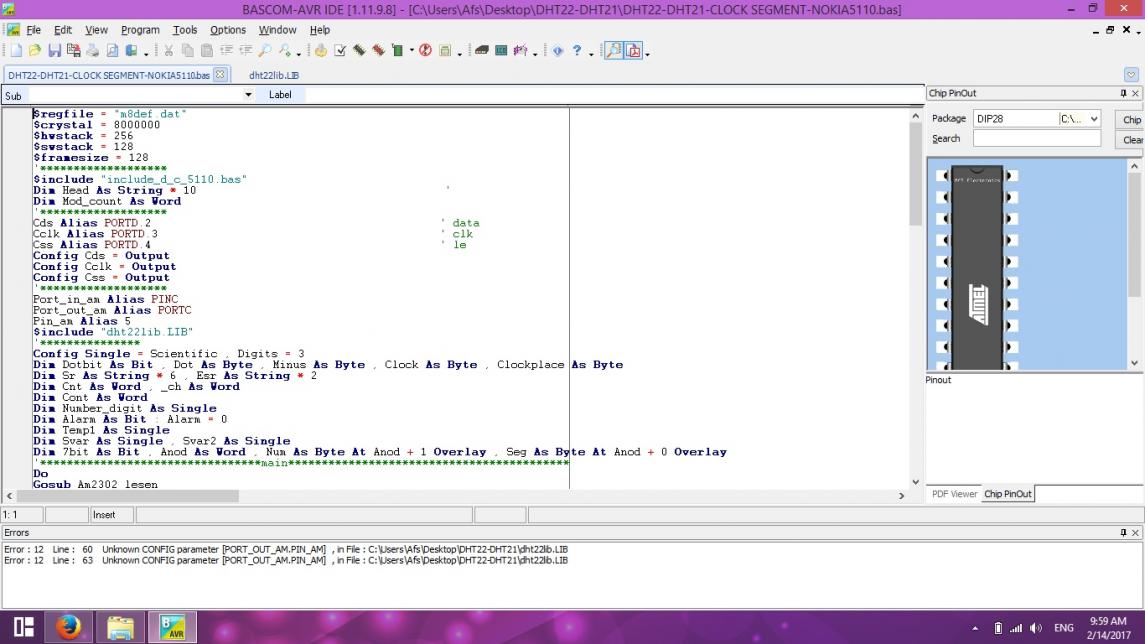

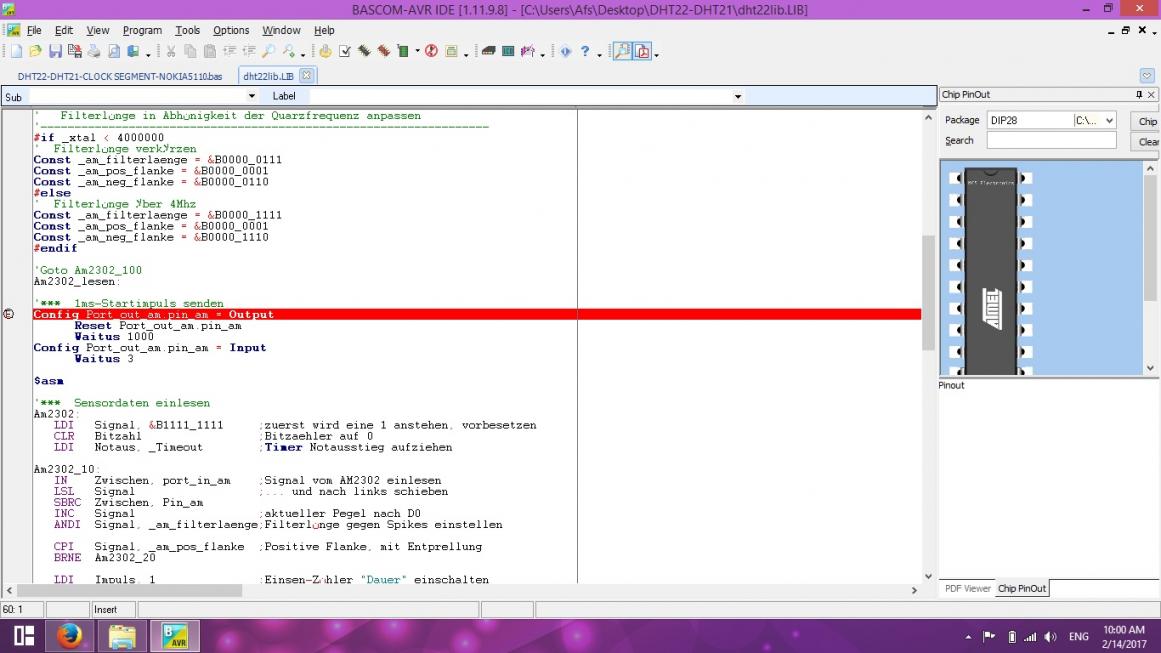

برای اینکه اطلاعات سنسور DHT22/21 دقیق خونده شه وارد زبان اسمبلی میشیم که دیتاهای سنسور رو می خونه و وارد بخش محاسبه و تبدیل اون به مقدار واقعی میشیم.
سنسور دما و رطوبت رو با XMEGA32-XMEGA64-XMEGA128 تست کردم هیچ تفاوتی با میکرو مگا معمولی نداره.

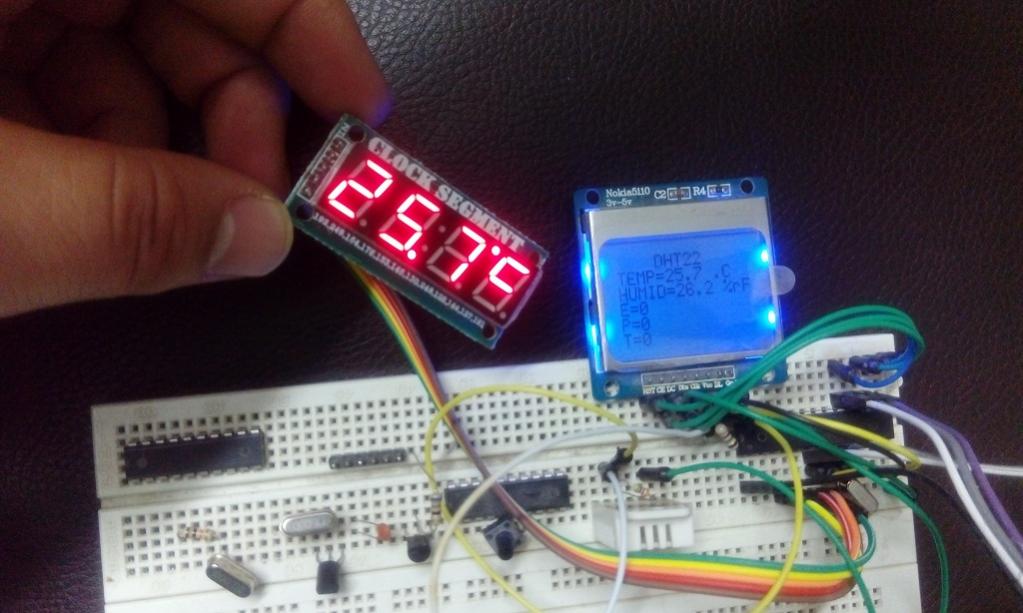

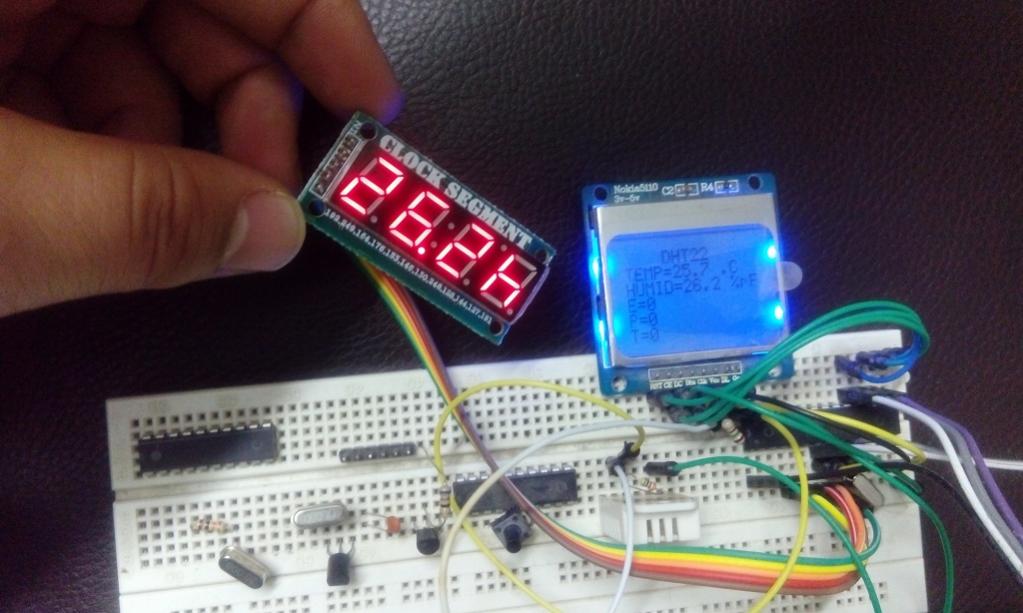

اطلاعات ارور ها و خطاهای دریافت شده از سنسور روی ال سی دی نوکیا 5110 نمایش داده میشه
بعدش وارد نمایش همون اطلاعات روی نمایشگر دیجیتال میشیم
ممکن هست نمایشگر دیجیتال داشته باشید یا فقط نمایشگر نوکیا
هر کدوم رو که متصل کنید نمایش دیتا رو خواهید داشت حتی اگر یک نمایشگر هم متصل نباشه کد نویسی هیچ دچار مشکل نخواهد شد !
اگر خواستید میتونید ویرایش کنید یک
متصل کنید و علاوه بر مانیتورینگ کنترل رله هم داشته باشید ...

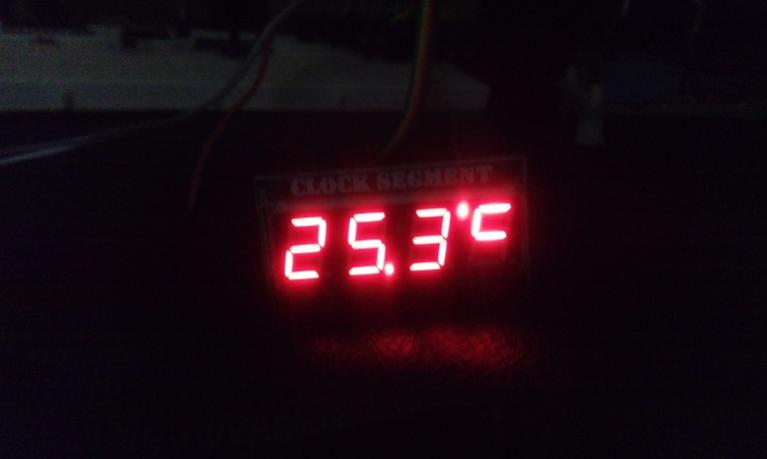

نمایشگر دیجیتال علاوه بر رنگ قرمزش که چشم رو اذیت نمی کنه از دور نمای بهتری داره و ارزونتره نمایشگر نوکیا اطلاعات بیشتری رو یکجا نمایش می ده.
سنسور DHT توی دیتا شیتش هم نوشته شده که کالیبره شده-ژاپنی هست - دقتش خوب بوده تابحال کار کردم باهاش.
نمایشگر های استفاده شده اینقدر دقیق و راحت هستن که با خطای میکرو هم باز به کار خود ادامه میدن ...که من از کریستال داخلی میکرو استفاده کردم (8 مگ)
********************
سورس خدمت عزیزان و مشتاقان:
*******************
