گلدون هوشمند
سلام دوستان من ..قصد ساخت یه گلدون هوشمند رو دارم ..که موقعی که تشنه شد خودش گلدون رو اب بده اینم یه آزمایش برای درس فیزیکم هست ..

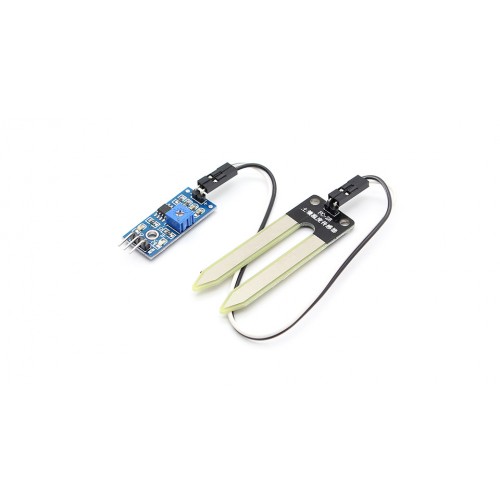

حالا من یه سنسور رطوبت سنج از همین سایت + یه رله 5 ولت یک کانال خریدم ..
فایل پیوست 576
خب الان مشکل با متصل کردنشون دارم ..سنسور که با دوتا سیم به اون دوشاخه که تو گلدون میره وصل میشه ...ولی به رله طوری وصل کنم و برقشو از کجا باید تامین کنم ..؟
خود سنسور چارتا سیم خور داره اونا سه تاش که فکر کنم به ماژول رله وصل میشه ...یکیش اضاف میاد ..اونو چیکار کنم ..همون آیا برقشه .و اینکه همون سه تارو فرق داره که کدومش به کدوم ماژول رله وصل بشه یا نه .
-
سلام
پین ao مربوط به خروجی آنالوگ هست که شما بهش نیازی ندارید
پین های gnd , vcc هر رو دو برد باید به منبع تغذیه 5 ولتی باید متصل بشه و پین do سنسور هم به ورودی دیجیتال رله
بعد می تونید با چرخوندن پتانسومتر میزان رطوبت دلخواه خودتون رو برای عملکرد مناسب رله تنظیم کنید.
