درباره ی آمپلیفایر های سری xh که از چیپ pam8610 استفاده میکنند.

سلام

برای دوستانی که ممکنه از ماژولهای آمپلیفایر XH -M181 و HX-M120 بخوان استفاده کنن (PAM8610) و بخاطر 10 وات بودنشون ممکنه بخوان از اون به عنوان یه آمپ موسیقی برای اسپیکر استفاده کنن.

اما این مدلها گزینه ی مناسبی برای بلندگوهای بزرگ نیستن.
با اینکه 10 وات هستن اما برای استفاده به عنوان آمپلیفایر هدفون یا بلندگوهای ضبط صوت های کوچیک و تلویزیون و اینا مناسب ترن.

فیلتر خروجی ندارن، دیستورشن در توان بالا بشدت زیاد میشه و عملا همیشه سیگنال clip میشه و این کلیپ به شکل بدی در آمپهای کلاس D شنیده میشه.

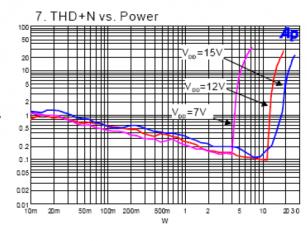

با توجه به نمودار زیر، میبینید که برای تغذیه 7 ولت مثلا، بالای 3 وات توان ، دیستورشن بصورت عمود میره بالا. دیگه پیشبینی کنید برای 5 ولت چی میشه.
پس بهتره برای توان بالا از 15 ولت تغذیه استفاده کنید. بقیه ی این نمودار ها در دیتاشیت PAM8610 هستن.
اگر به هر حال قصد دارید از اینها استفاده کنید، دقت کنید که حتما ورودی این ماژولها بشدت کم باشه. مثلا اگه میخواید موبایلتونو بهش وصل کنید صدای موبایلتون رو در حداقل ممکن قرار بدید، و صدای ماژول رو در حالت متوسط
بعد کم کم صدای ماژول رو زیاد کنید تا به آستانه کلیپ برسید. اگه تا ماگزیمم زیاد کردید ولی صدا خراب نشده بود، اونوقت میتونید صدای ورودی (موبایل) رو زیاد کنید.
در این حالت ممکنه به یه نقطه ی خوب برای صدا برسید.
در غیر اینصورت بهتره برای تقویت کم ازش استفاده کنید.

فایل پیوست 3475
