آموزش ساخت برد آردوینو - قسمت دوم
سلام دوستان خوبم. با قسمت دوم آموزش ساخت برد آردوینو در خدمت شما هستیم. امیدوارم بتونیم در جهت یادگیری بیشتر شما گامی برداریم.
آموزش کامل ساخت برد آردوینو رو می تونید توی سایت کافه ربات ببینید.
تخصصی ترین مرجع آموزش رباتیک | پروژه رباتیک| آموزش آردوینو
http://caferobot.ir/academy/arduino/item...wn-arduino

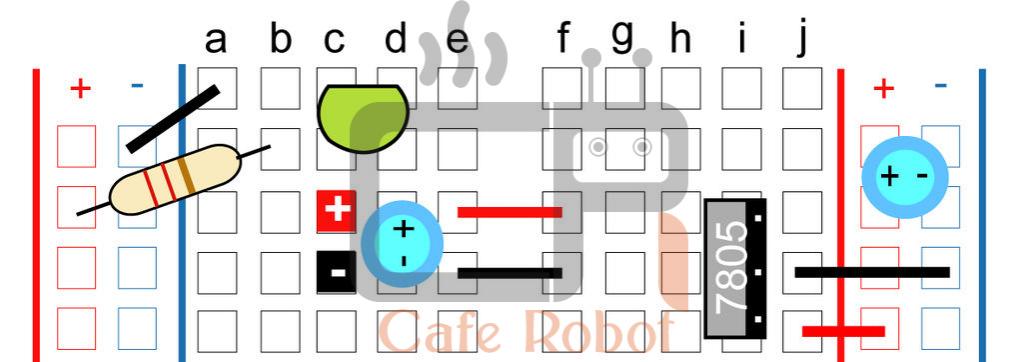

تطبیق پایه های آردوینو:

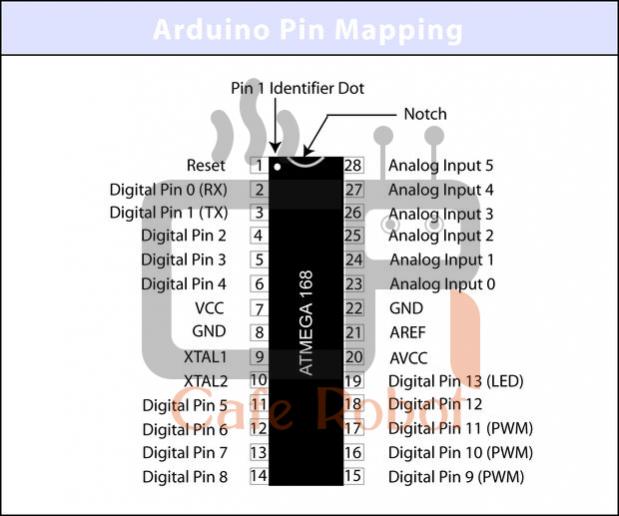

در این مرحله می خواهیم میکروکنترلر ATmega168 خود را برای اینکه کاملا مشابه آردوینو عمل کند آماده کنیم. قبل از شروع اجازه دهید نگاهی به پایه های این میکروکنترلر انداخته و ببینیم آیا رابطه ای بین عملکرد برخی از این پایه ها با پایه های آردوینو وجود دارد یا خیر. اگر به دیتا شیت این میکرو کنترلر نگاهی بیندازید هیچ ارتباطی بین پین های این میکروکنترلر و پین های آردوینو نخواهید یافت زیرا آردوینو از توابع مخصوص به خودش برای هر پین استفاده می کند.
دیتا شیت این میکروکنترلر را می توانید از لینک زیر دانلود نمایید.
دانلود دیتا شیت میکروکنترلر
Atmel Corporation - Microcontrollers, 32-bit, and touch solutions
در بسیاری از میکروکنترلر ها پین شماره 1 دارای یک مشخصه ی گرد کوچک بر روی برد است و با آن شناسایی می شود. با شناسایی پین شماره 1 بقیه ی پین ها نیز از روی دیتا شیت هر میکرو کنترلر شناسایی می شوند.

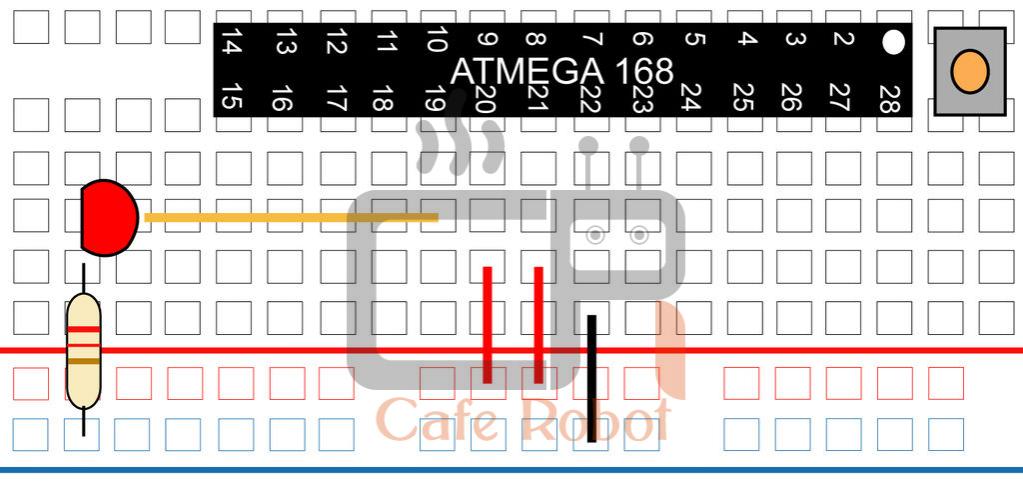

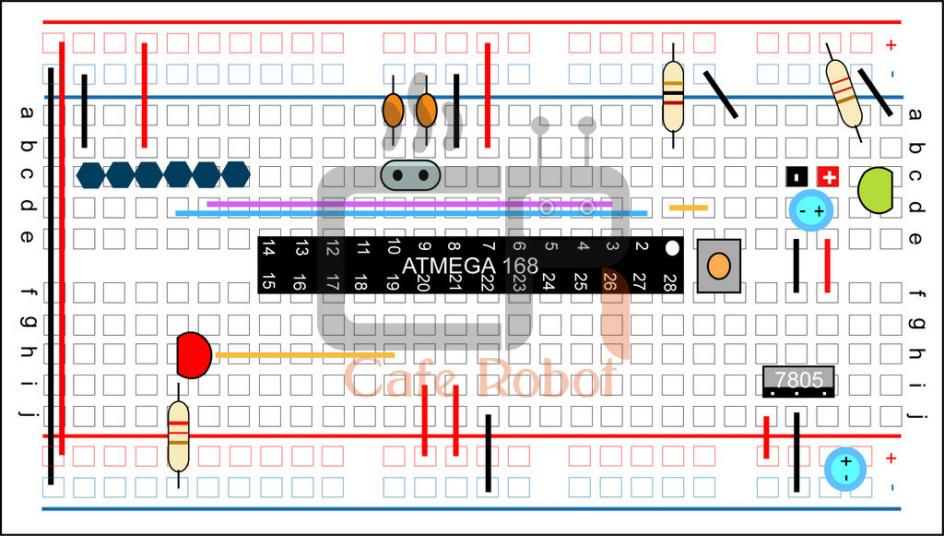

پین شماره 22 میکرو را به زمین مدار متصل کنید.
پین های شماره 20 و 21 میکرو را به مثبت مدار وصل کنید.

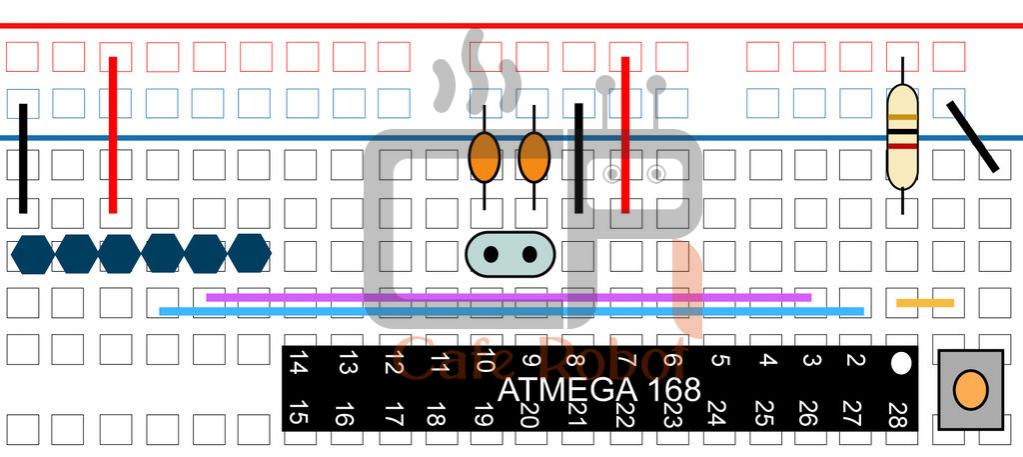

در آردوینو پین شماره 13 مربوط به LED است. برای اتصال LED به میکرو یک مقاومت 220 اهمی را از زمین به کاتد LED وصل کرده و آند GED را به پین شماره 19 میکرو کنترلر وصل نمایید. اتصالات مربوط به یک سمت میکروکنترلر به پایان رسید. حال می توانیم به پین های سمت دیگر میکروکنترلر بپردازیم.
برای ریست کردن آردوینو به یک سوویچ احتیاج داریم. سوویچ را بر روی برد بورد جایی نزدیک به پین 1 قرار دهید. بوسیله ی یک سیم پایه پایینی سوویچ را به پین 1 وصل کنید. همچنین یک مقاومت 10 کیلو اهمی را بین پین 1 و ولتاژ مثبت مدار قرار دهید. سپس پایه ی بالایی سوویچ را به زمین مدار متصل کنید.
پین 7 را به ولتاژ مثبت و پین 8 را به زمین وصل کنید. همچنین کریستال خارجی را بین پین های 9 و 10 میکروکنترلر قرار داده و از هر دو پین یک خازن 22 پیکو فاراد را به زمین وصل کنید.
پین هدر خود را در جایی از برد بورد که یک فضای شش تایی خالی دارید قرار دهید. پین های این پین هدر را به ترتیب از بالا به پایین برد بورد به صورت 1 تا 6 زیر نام گذاری کنید. این پین ها باید به ترتیب زیر به پایه های میکرو وصل شوند.
GND, NC, 5V, TX, RX, NC
بنابراین زمین مدار را به پین 1 پین هدر، ولتاژ مثبت مدار را به پین 3 پین هدر ، پین شماره 2 میکرو کنترلر را که پین RX است به پین 4 پین هدر یعنی TX و پین شماره 3 میکروکنترلر را که TX است به پین 5 پین هدر یعنی RX وصل کنید.
پین های NC به معنای not connected بوده و به جایی وصل نمی شوند. می توانید آن ها را به زمین نیز وصل کنید. انصالات پین هدر برای پروگرام کردن میکروکنترلر است.
آردوینوی شما آماده است.
در پست بعد قسمت برنامه نویسی این آموزش رو براتون می گذاریم. موفق باشید.
3 فایل پیوست
آموزش ساخت برد آردوینو - قسمت سوم
سلام دوستان، وقتتون بخیر
با سری آموزش های کاربردی رباتیک و آردوینو در خدمتتون هستیم. امروز می خوایم قسمت آخر آموزش ساخت برد آردوینو رو براتون بگذاریم.
امیدوارم بتونیم در جهت یادگیری رباتیک کمکی کنیم. آموزش کامل ساخت برد آردوینو رو می تونید در قسمت آموزش سایت کافه ربات مشاهده کنید.
تخصصی ترین مرجع آموزش رباتیک | پروژه رباتیک| آموزش آردوینو
آموزش ساخت برد آردوینو| آموزش پروژه آردوینو
اتصالات را یک بار دیگر به دقت بررسی کنید. کابل سریال خور را به کامپیوتر و برد بورد وصل کنید. دقت کنید که باتری 9 ولتی در این مرحله به مدار متصل نباشد.

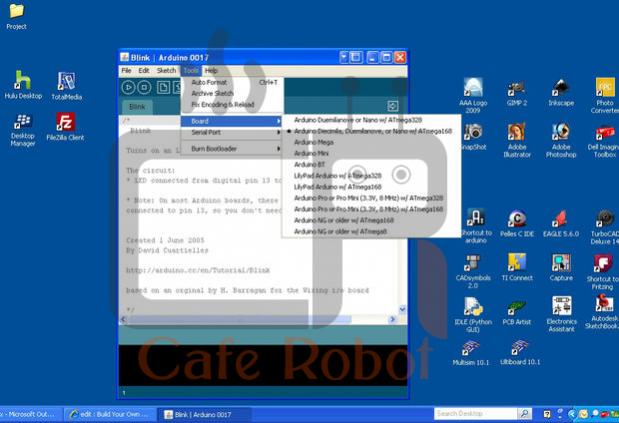

نرم افزار آردوینو را باز نموده و از منوی Example > sketch files > under digital > blink sketch را باز کنید. از منوی tools > serial port پورتی را که در حال استفاده هستید انتخاب نمایید. برای مثال این درگاه ممکن است com1 یا هر com دیگری باشد.
از منوی tools > Board میکروی خود را با توجه به میکروکنترلری که روی برد بورد استفاده کرده اید انتخاب کنید.
حال دکمه آپلود را فشار داده و سپس با استفاده از سوویچی که بر روی برد بورد قرار دادیم میکرو را ریست کنید. اگر برنامه به درستی آپلود شده باشد باید LED که به پین 13 وصل شده بود روشن و خاموش شود.
پس از اینکه کد را بر روی میکروی خود آپلود کردید می توانید کابل سریال را باز کرده و باتری 9 ولتی را در مدار قرار دهید.

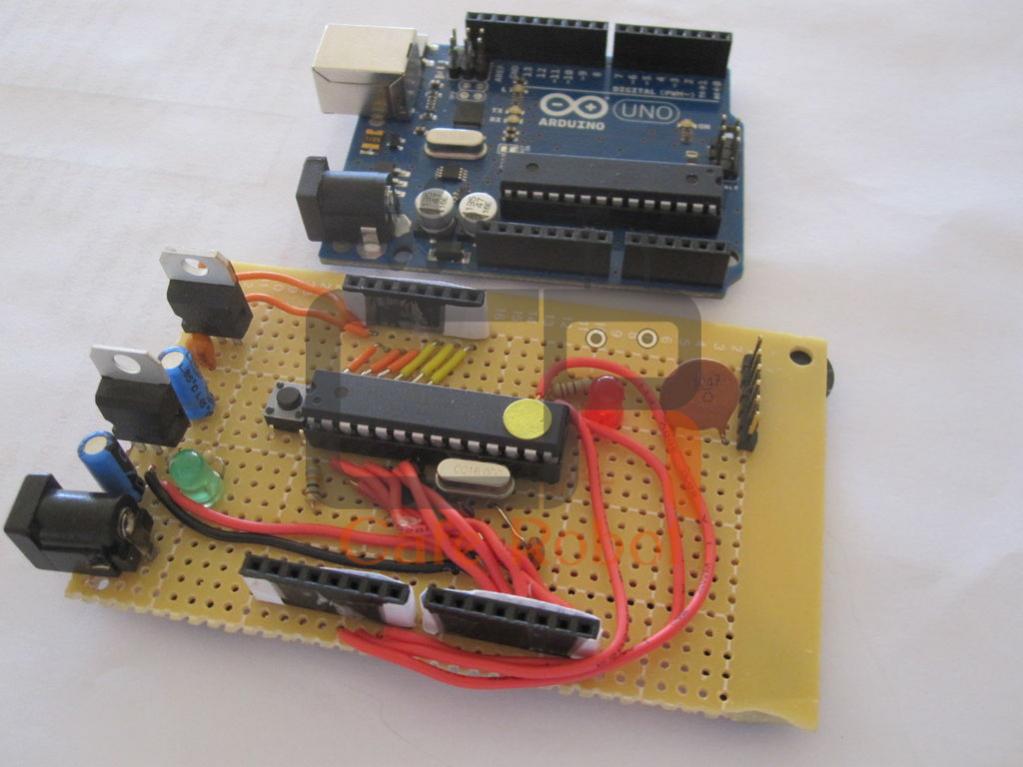

فایل های PCB

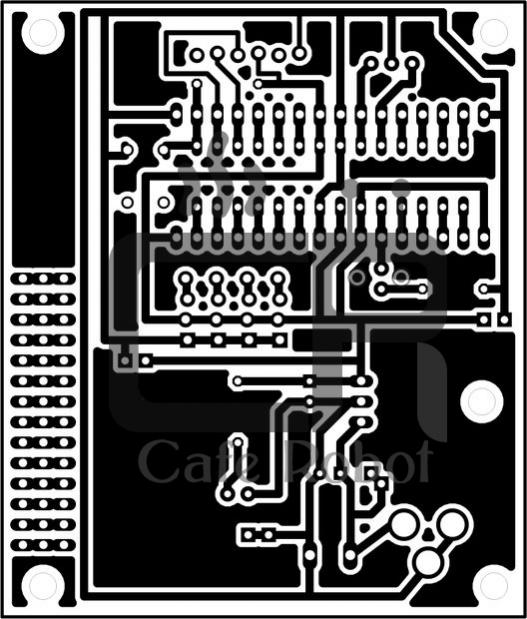

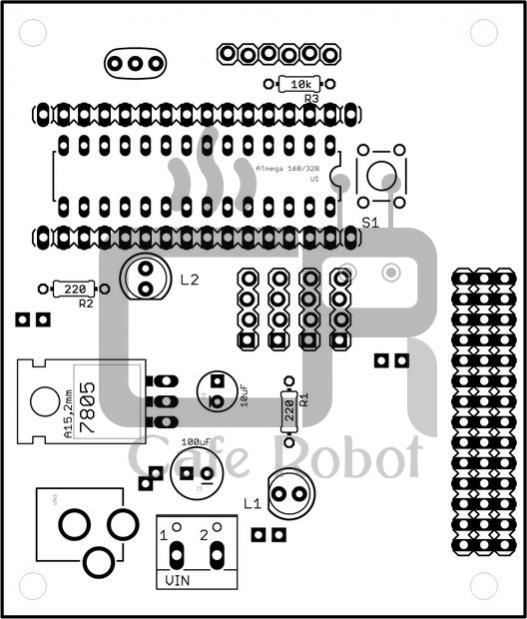

در صورتی که بخواهید این مدار را بر روی PCB بزنید می توانید فایل ها و نقشه های لازم برای PCB را از لینک زیر دانلود کنید.
http://caferobot.ir/component/phocad...:pcb-files-zip
