ماژول مانیتورینگ باتری max17043
پروژه هایی که با باتری به صورت portable راه اندازی می شوند همواره با یک مشکل مواجه هستند: زمان پایان یافتن شارژ باتری. در بسیاری از موارد با پایین آمدن شارژ باتری کارایی سیستم کاهش یافته و به محض تلاش برای ذخیره اطلاعات سیستم خاموش می شود.
ماژول مانیتورینگ باتری MAX17043 با الگوریتمی نسبتا پیچیده این مشکل را حل کرده است. توسط این ماژول و با پروتکل I2C می توانید وضعیت شارژ باتری لیتیومی خود را زیر نظر بگیرید. همچنین می توانید معین کنید با کاهش شارژ باتری از یک درصد معین آلارم داده شود.
برای اتصال این ماژول کافی است از پروتکل i2c و کد زیر استفاده کنید.

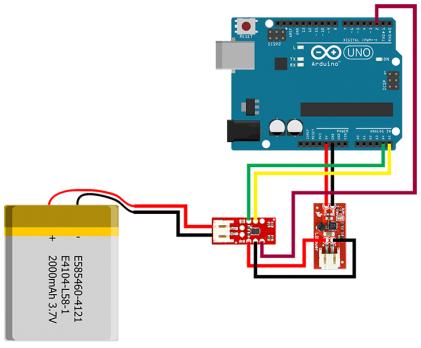

ماژول سمت چم ماژول مورد نظر ما (ماژول مانیتورینگ باتری MAX17043) و ماژول سمت راست بوستر می باشد.
کد زیر برای راه اندازی مورد استفاده قرار می گیرد:
کد:
/**
* This is an example demonstrating the use of the LiFuelGauge library
* The example prints battery status information on the serial monitor
* When an Alert Threshold interrupt is generated, the lowPower ISR is
* called and afterwards (hypothetically) any running operations are
* getting finalized before the system enters sleep mode
*
* Note:
* After exiting sleep mode or resetting, give the MAX17043/4
* half a second to perform the first measurements
*/
#include <Wire.h>
#include <LiFuelGauge.h>
// LiFuelGauge constructor parameters
// 1. IC type, MAX17043 or MAX17044
// 2. Number of interrupt to which the alert pin is associated (Optional)
// 3. ISR to call when an alert interrupt is generated (Optional)
//
// Creates a LiFuelGauge instance for the MAX17043 IC
// and attaches lowPower to INT0 (PIN2 on most boards, PIN3 on Leonardo)
LiFuelGauge gauge(MAX17043, 0, lowPower);
// A flag to indicate a generated alert interrupt
volatile boolean alert = false;
void setup()
{
Serial.begin(9600); // Initializes serial port
// Waits for serial port to connect. Needed for Leonardo only
while ( !Serial ) ;
gauge.reset(); // Resets MAX17043
delay(200); // Waits for the initial measurements to be made
// Sets the Alert Threshold to 10% of full capacity
gauge.setAlertThreshold(10);
Serial.println(String("Alert Threshold is set to ") +
gauge.getAlertThreshold() + '%');
}
void loop()
{
Serial.print("SOC: ");
Serial.print(gauge.getSOC()); // Gets the battery's state of charge
Serial.print("%, VCELL: ");
Serial.print(gauge.getVoltage()); // Gets the battery voltage
Serial.println('V');
if ( alert )
{
Serial.println("Beware, Low Power!");
Serial.println("Finalizing operations...");
gauge.clearAlertInterrupt(); // Resets the ALRT pin
alert = false;
Serial.println("Storing data...");
Serial.println("Sending notification...");
Serial.println("System operations are halted...");
gauge.sleep(); // Forces the MAX17043 into sleep mode
while ( true ) ;
}
delay(2000);
}
void lowPower() { alert = true; }
با استفاده از این کد داده های باتری روی کنسول سریال نمایش داده می شوند.
کتابخانه مربوط به این کد ضمیمه شده است.
برای مشاهده فیلم راه اندازی محصول کلیک کنید.
