آشنایی با Nodemcu

تو این آموزش قصد دارم یه توضیح کلی در مورد بردهای nodemcu بدم.
بدون شک تا حالا اسم ESP8266 رو شنیدید.
این چیپ علاوه بر داشتن وایفای تعدادی (11تا) پین ورودی خروجی (اصطلاحا GPIO ) هم داره . تو پروژه هایی که لازمه اطلاعات یه سنسور به صورت وایفای منتقل بشه و یا تحت وب بیاد میشه از این ماژول بدون استفاده از هر میکروکنترلر دیگه ای استفاده کرد و این نقطه قوت همین چیپ هست.

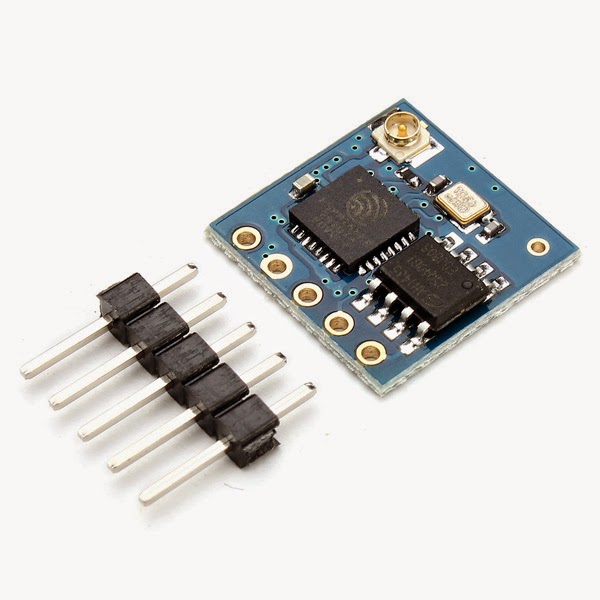

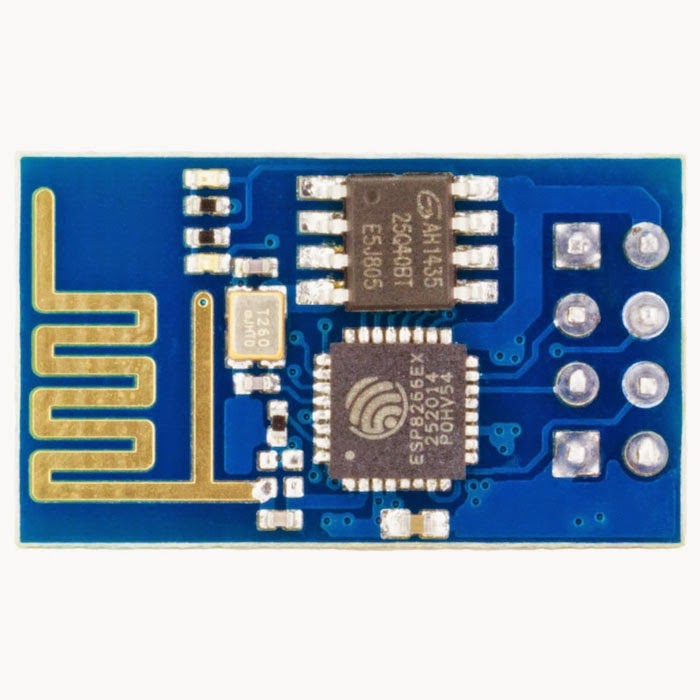

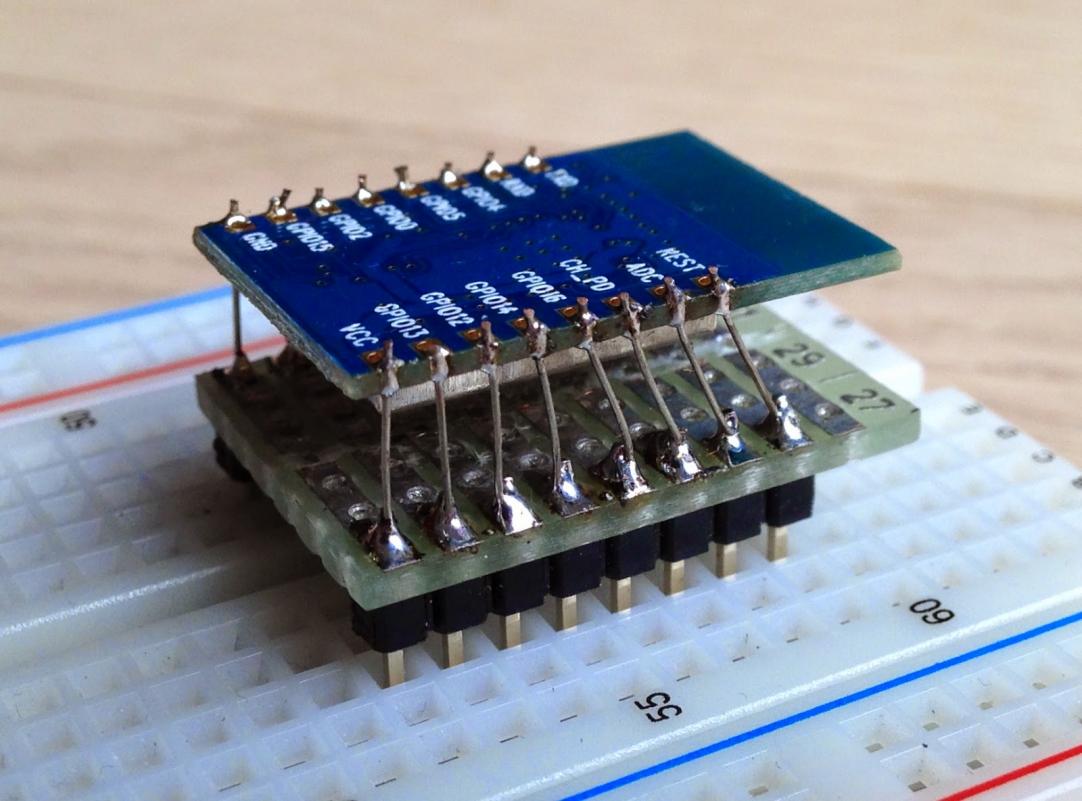

از روی ESP8266 تعداد خیلی زیادی ماژول طراحی کردن مثل:ESP-01, ESP-05, ESP-12, ESP-201 که بر حسب این که چند تا پین ورودی خروجی بیرون کشیده شده یا چه تمهیدات سخت افزاری ای داره ماژول ها متفاوت هستن. تعدادی از اون ها در تصاویر زیر نشون داده شدن:
فایل پیوست 1689
فایل پیوست 1690
فایل پیوست 1691

اما یکی از بهترین ماژول (برد توسعه ) هایی که برای ESP8266 ساخته شده بردهای Nodemcu هستن:
طراحی این بردها توسط عده ای چینی انجام شده که سخت افزاری مطابق تصاویر زیر را با نرم افزاری متن باز (open-source ) عرضه کرده اند.
این دو تا برد شباهت ها و تفاوت هایی با هم دارن که در ادامه در موردشون صحبت می کنیم.

************************************************** ********************

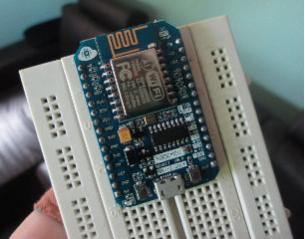

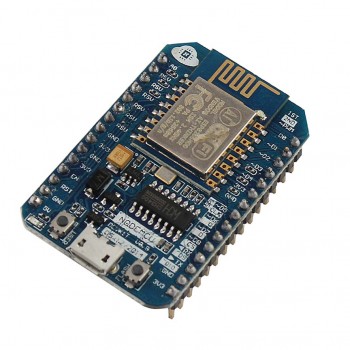

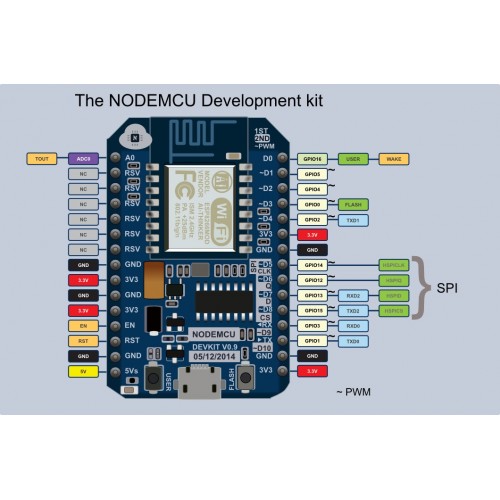

در ابتدا ورژن 0.9 ( ماژول آبی رنگ ) را مورد بررسی قرار می دهیم:
فایل پیوست 1692
فایل پیوست 1693
از جمله خصوصیات این برد این این است که تمام GPIO های ESP8266 بیرون کشیده شده و با داشتن یک تبدیل سریال به usb و یک میکرو usb کار را بسیار ساده کرده است چرا که هم برای پاور و هم برای پروگرام می توان از آن استفاده کرد. ماژول استفاده شده روی این برد ESP-12 است.چیپ درایور این برد ch340می باشد.
این برد با داشتن کلید ریست می تواند هم در نقش ریست ماژول کار کند و ماژول در صورت لزوم به مد فلش ببرد. مد فلش برای تغییر firmware برد مورد استفاده قرار می گیرد. یکی از مشکلات این برد این است که زمانی که روی بردبورد قرار می گیرد تمامی فضای آن را اشغال کرده و نمیتوان از برد بورد انشعاب گرفت مگر آنکه پل زد
فایل پیوست 1694
برای دریافت اطلاعات کامل و درایور ها می توانید از این لینک استفاده کنید.
************************************************** ********

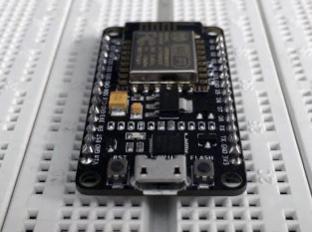

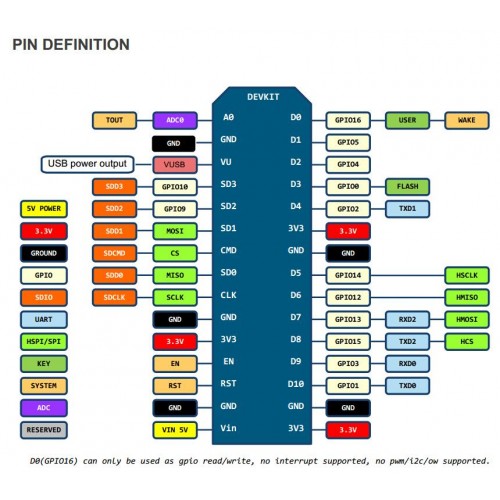

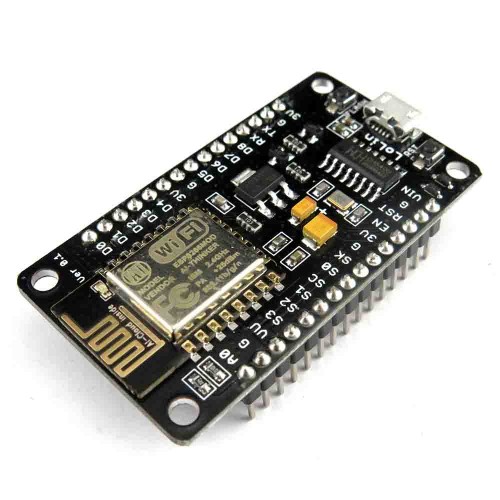

ورژن 1.0 (ماژول مشکی)
فایل پیوست 1695
فایل پیوست 1696
این ورژن ورژن جدید تری می باشد. و نسبت به نسخه قبل کارکرد به نسبت بهتری دارد. ماژول وایفای استفاده شده ESP-12E می باشد و دارای حافظه فلش 4 مگ و تعدادی GPIO بیشتر از ورژن 0.9 است. چیپ درایور آن cp2102 می باشد که در مقایسه با ورژن قبل تغییر کرده است.نسبت به ورژن 0.9 این ورژن باریک تر بوده و با قرار گرفتن روی برد بورد تمام فضا را اشغال نمی کند:
فایل پیوست 1697
سایر خصوصیات برد مشابه با ورژن 0.9 می باشد.
برای دریافت اطلاعات کامل برد و دریافت درایور ها می توانید از این لینک استفاده نمایید.

************************************************** ***************
آموزش اضافه کردن بردهای Nodemcu به IDE آردوینو
************************************************** *****************
آموزش پروژه چشمک زن با بردهای Nodemcu

باسلام خدمت شما زحمت کشان عزیز ،یک اطلاعات دقیق راجعبه پایه های nodemcu می خواستم اگر امکانش هست توضیح بدید با تشکر

نقل قول:

---

نوشته اصلی توسط مردمومن

باسلام خدمت شما زحمت کشان عزیز ،یک اطلاعات دقیق راجعبه پایه های nodemcu می خواستم اگر امکانش هست توضیح بدید با تشکر

---

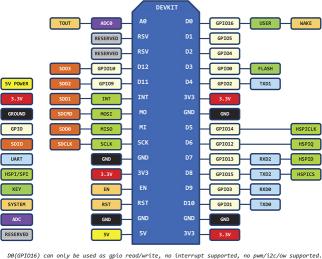

قبلا این تصویر رو مشاهده کردید دوست عزیز؟
فایل پیوست 2635

سلام
من الان میتونم از برد nodemcu با استفاده از کابلی که به لپتاپم وصله استفاده کنم میشه بگید چطور میتونم یه تغذیه جدا بهش بدم و ازش به صورت مجزا بعد از کد نویسی استفاده کنم؟

بستگی به برد مورد استفاده داره.معمولا این بردا یه رگولاتور دارن روی خودشون.باید ببینید ورودی رگولاتور رو بردتون کدومه(معمولا Vin) و به منبع خارجیتون رو به اون پایه وصل کنید.رنج ورودی مشخصی هم دارند(مثلا از 5.6 ولت تا مثلا 12 ولت).

ولی باز هم به بردتون بستگی داره و باید از اطلاعات شرکت سازنده و روی اینترنت ببینید.:)

در ضمن ولتاژ کاری این ماژول وایفای 3.3 هست.

سلام خدمت خانم مهندس اسماعیل زاده عزیز
سرکار خانم این تصویر رو بارها تو وبلاگهای دیگر مشاهده کردیم ولی مشکل اینه که مثلا با استفاده از پایه های SPI نمیشه ارتباط رو با اردوینو برقرار کرد و ارتباط سریالش با اردوینو به شدت ناپایداره و خطا داره ضمنا تو سایتهای دیگر خوندم که پایه های SPI برای ارتباط با EEprom هستش و خیلی قابل استفاده نیستن و به جای اون باید از پایه های HSPI استفاده کرد که اونا هم جوا نداد تو سایت GIThub هم یه سری کد نمونه پیدا کردم که هیپکدوم کار نمیکنن. درضمن همین مشکل هم با I2C هستش که اونهم کار نمیکنه. ولتاز 3.3 ولت پایه ها هم در تمام موارد لحاظ کردم.
مطالعه سایتهای خارجی این دید رو داد که این ماژول فقط در مود master در ارتباط SPI کار میکند مگر با استفاده از کتابخانه SPISlave که در Github موجود هست ولی برای دستیابی به اون باید core ماژول ESP رو نصب کرد که نصب کردم ولی ندارم این کتابخانه رو

نقل قول:

---

نوشته اصلی توسط magmagmary

تو این آموزش قصد دارم یه توضیح کلی در مورد بردهای nodemcu بدم.
بدون شک تا حالا اسم ESP8266 رو شنیدید.
این چیپ علاوه بر داشتن وایفای تعدادی (11تا) پین ورودی خروجی (اصطلاحا GPIO ) هم داره . تو پروژه هایی که لازمه اطلاعات یه سنسور به صورت وایفای منتقل بشه و یا تحت وب بیاد میشه از این ماژول بدون استفاده از هر میکروکنترلر دیگه ای استفاده کرد و این نقطه قوت همین چیپ هست.
از روی ESP8266 تعداد خیلی زیادی ماژول طراحی کردن مثل:ESP-01, ESP-05, ESP-12, ESP-201 که بر حسب این که چند تا پین ورودی خروجی بیرون کشیده شده یا چه تمهیدات سخت افزاری ای داره ماژول ها متفاوت هستن. تعدادی از اون ها در تصاویر زیر نشون داده شدن:
فایل پیوست 1689
فایل پیوست 1690
فایل پیوست 1691

اما یکی از بهترین ماژول (برد توسعه ) هایی که برای ESP8266 ساخته شده بردهای Nodemcu هستن:
طراحی این بردها توسط عده ای چینی انجام شده که سخت افزاری مطابق تصاویر زیر را با نرم افزاری متن باز (open-source ) عرضه کرده اند.
این دو تا برد شباهت ها و تفاوت هایی با هم دارن که در ادامه در موردشون صحبت می کنیم.

************************************************** ********************
در ابتدا ورژن 0.9 ( ماژول آبی رنگ ) را مورد بررسی قرار می دهیم:
فایل پیوست 1692
فایل پیوست 1693
از جمله خصوصیات این برد این این است که تمام GPIO های ESP8266 بیرون کشیده شده و با داشتن یک تبدیل سریال به usb و یک میکرو usb کار را بسیار ساده کرده است چرا که هم برای پاور و هم برای پروگرام می توان از آن استفاده کرد. ماژول استفاده شده روی این برد ESP-12 است.چیپ درایور این برد ch340می باشد.
این برد با داشتن کلید ریست می تواند هم در نقش ریست ماژول کار کند و ماژول در صورت لزوم به مد فلش ببرد. مد فلش برای تغییر firmware برد مورد استفاده قرار می گیرد. یکی از مشکلات این برد این است که زمانی که روی بردبورد قرار می گیرد تمامی فضای آن را اشغال کرده و نمیتوان از برد بورد انشعاب گرفت مگر آنکه پل زد
فایل پیوست 1694
برای دریافت اطلاعات کامل و درایور ها می توانید از این لینک استفاده کنید.
************************************************** ********
ورژن 1.0 (ماژول مشکی)
فایل پیوست 1695
فایل پیوست 1696
این ورژن ورژن جدید تری می باشد. و نسبت به نسخه قبل کارکرد به نسبت بهتری دارد. ماژول وایفای استفاده شده ESP-12E می باشد و دارای حافظه فلش 4 مگ و تعدادی GPIO بیشتر از ورژن 0.9 است. چیپ درایور آن cp2102 می باشد که در مقایسه با ورژن قبل تغییر کرده است.نسبت به ورژن 0.9 این ورژن باریک تر بوده و با قرار گرفتن روی برد بورد تمام فضا را اشغال نمی کند:
فایل پیوست 1697
سایر خصوصیات برد مشابه با ورژن 0.9 می باشد.
برای دریافت اطلاعات کامل برد و دریافت درایور ها می توانید از این لینک استفاده نمایید.

************************************************** ***************
آموزش اضافه کردن بردهای Nodemcu به IDE آردوینو
************************************************** *****************
آموزش پروژه چشمک زن با بردهای Nodemcu

---

سلام ممنون از توضیجاتتون...یه برد nodemcu v2 خریداری کردم ولی برخلاف v3 همین برد,vu (vusb) در ورژن 2 نیست.اگه بخوام در ورژن2 کارایی ک vu در ورژن3 داره رو داشته باشم باید چیکار کنم؟؟؟

اگه امکانش هسن ازطریق ایمیل یا تلگرام منو راهتمایی کنید

alirezababaie90@gmail.com
@alirezababaei96

سلام بنده nodemcu ESP8266 را خریداری کردم ولی طبق اموزش های راه اندازی این ماژول با آردوینو هنوز نمی تونم آپلود کنم و این ارور رو میده ممنون میشم کمک کنید

نقل قول:

---

Arduino: 1.6.12 (Windows 7), Board: "NodeMCU 1.0 (ESP-12E Module), 80 MHz, 115200, 4M (3M SPIFFS)"

Sketch uses 222,201 bytes (21%) of program storage space. Maximum is 1,044,464 bytes.
Global variables use 31,576 bytes (38%) of dynamic memory, leaving 50,344 bytes for local variables. Maximum is 81,920 bytes.
warning: espcomm_sync failed
error: espcomm_open failed
error: espcomm_upload_mem failed
error: espcomm_upload_mem failed

This report would have more information with
"Show verbose output during compilation"
option enabled in File -> Preferences.

---

همه پایه های این برد دارای ولتاژ 3.3 هستن ؟!
ایا میشه تبدیلش کرد به 5v ؟!

نقل قول:

---

نوشته اصلی توسط magmagmary

تو این آموزش قصد دارم یه توضیح کلی در مورد بردهای nodemcu بدم.
بدون شک تا حالا اسم ESP8266 رو شنیدید.
این چیپ علاوه بر داشتن وایفای تعدادی (11تا) پین ورودی خروجی (اصطلاحا GPIO ) هم داره . تو پروژه هایی که لازمه اطلاعات یه سنسور به صورت وایفای منتقل بشه و یا تحت وب بیاد میشه از این ماژول بدون استفاده از هر میکروکنترلر دیگه ای استفاده کرد و این نقطه قوت همین چیپ هست.
از روی ESP8266 تعداد خیلی زیادی ماژول طراحی کردن مثل:ESP-01, ESP-05, ESP-12, ESP-201 که بر حسب این که چند تا پین ورودی خروجی بیرون کشیده شده یا چه تمهیدات سخت افزاری ای داره ماژول ها متفاوت هستن. تعدادی از اون ها در تصاویر زیر نشون داده شدن:
فایل پیوست 1689
فایل پیوست 1690
فایل پیوست 1691

اما یکی از بهترین ماژول (برد توسعه ) هایی که برای ESP8266 ساخته شده بردهای Nodemcu هستن:
طراحی این بردها توسط عده ای چینی انجام شده که سخت افزاری مطابق تصاویر زیر را با نرم افزاری متن باز (open-source ) عرضه کرده اند.
این دو تا برد شباهت ها و تفاوت هایی با هم دارن که در ادامه در موردشون صحبت می کنیم.

************************************************** ********************
در ابتدا ورژن 0.9 ( ماژول آبی رنگ ) را مورد بررسی قرار می دهیم:
فایل پیوست 1692
فایل پیوست 1693
از جمله خصوصیات این برد این این است که تمام GPIO های ESP8266 بیرون کشیده شده و با داشتن یک تبدیل سریال به usb و یک میکرو usb کار را بسیار ساده کرده است چرا که هم برای پاور و هم برای پروگرام می توان از آن استفاده کرد. ماژول استفاده شده روی این برد ESP-12 است.چیپ درایور این برد ch340می باشد.
این برد با داشتن کلید ریست می تواند هم در نقش ریست ماژول کار کند و ماژول در صورت لزوم به مد فلش ببرد. مد فلش برای تغییر firmware برد مورد استفاده قرار می گیرد. یکی از مشکلات این برد این است که زمانی که روی بردبورد قرار می گیرد تمامی فضای آن را اشغال کرده و نمیتوان از برد بورد انشعاب گرفت مگر آنکه پل زد
فایل پیوست 1694
برای دریافت اطلاعات کامل و درایور ها می توانید از این لینک استفاده کنید.
************************************************** ********
ورژن 1.0 (ماژول مشکی)
فایل پیوست 1695
فایل پیوست 1696
این ورژن ورژن جدید تری می باشد. و نسبت به نسخه قبل کارکرد به نسبت بهتری دارد. ماژول وایفای استفاده شده ESP-12E می باشد و دارای حافظه فلش 4 مگ و تعدادی GPIO بیشتر از ورژن 0.9 است. چیپ درایور آن cp2102 می باشد که در مقایسه با ورژن قبل تغییر کرده است.نسبت به ورژن 0.9 این ورژن باریک تر بوده و با قرار گرفتن روی برد بورد تمام فضا را اشغال نمی کند:
فایل پیوست 1697
سایر خصوصیات برد مشابه با ورژن 0.9 می باشد.
برای دریافت اطلاعات کامل برد و دریافت درایور ها می توانید از این لینک استفاده نمایید.

************************************************** ***************
آموزش اضافه کردن بردهای Nodemcu به IDE آردوینو
************************************************** *****************
آموزش پروژه چشمک زن با بردهای Nodemcu

---

اگه تو عکس دقت کنید رو برد نوشته ver 0.1 نه 1.0
