سلام
ما یک ماژول رادار داپلری خریداری کرده ایم. در مورد نحوه اتصال آن اشکال داریم. اینکه خروجی ifچیست؟ چگونه آن را متصل کنیم و اینکه به چه نمایشگری متصل میشود؟
چون دانش الکترونیک کافی نداریم در صورت امکان راهنمایی واضحی بفرمایید.
ممنون
نمایش نسخه قابل چاپ
سلام
ما یک ماژول رادار داپلری خریداری کرده ایم. در مورد نحوه اتصال آن اشکال داریم. اینکه خروجی ifچیست؟ چگونه آن را متصل کنیم و اینکه به چه نمایشگری متصل میشود؟
چون دانش الکترونیک کافی نداریم در صورت امکان راهنمایی واضحی بفرمایید.
ممنون
سلام
با چه میکروکنترلری کار می کنید ؟
نقل قول:
نوشته اصلی توسط hoda
این ماژول برای ارتباط با میکروکنترلر نیاز به یک مدار واسط داره .
jpnelson.com - Microwave Motion Sensors for Fun and Profit (HB100...
با رسپری کار میکنیمنقل قول:
نوشته اصلی توسط magmagmary
ما کارمون خیلی عقبهنقل قول:
نوشته اصلی توسط hoda
ممکنه خواهش کنم زودتر راهنمایی بفرمایید.
ممنون از لطفتون
نقل قول:
نوشته اصلی توسط hoda
توی همون لینکی که براتون فرستادم مداری که باید سر راه قرار بگیره رو پیشنهاد داده
اون مدار رو تو خروجی می زارید و یه مدل سازی از کد آردو ینو نسبت به کدی که برای رسپبری می نویسید انجام می دید.
ممنون از راهنماییتوننقل قول:
نوشته اصلی توسط magmagmary

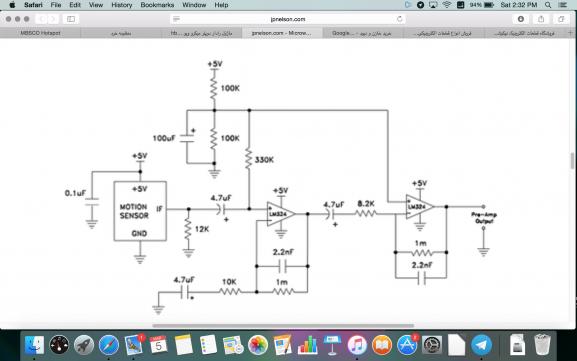

یعنی باید این مدار رو درست کنیم که عکسش رو ضمیمه کردم؟
بعد اینکه ما با رسپری کار میکنیم مدل سازی کد رو چطور انجام بدیم؟فایل پیوست 1986فایل پیوست 1986فایل پیوست 1986
نقل قول:
نوشته اصلی توسط hoda
مداری که تو لینک پیشنهاد داده باید ساخته بشه
ببین ما تو آردوینو با c++ میزنیم .
شما باید به هرز بانی که کد می زنید سینتسک ها رو تبدیل کنید.
بله ممنوننقل قول:
نوشته اصلی توسط magmagmary
برای تبدیل آنالوگ به دیجیتال (به ما خروجی انالوگ میدهد و رسپری فقط دیجیتال میخواند) از a2dچند بیتی باید استفاده کنیم؟
این قسمتش به خودت بستگی دارهنقل قول:
نوشته اصلی توسط hoda
10 بیتی یه عدد معقوله اما اگه دقت بالا می خوای 16 بیتی هم مناسبه
