سلام دوستان
کسی می تونه کمکم کنه که موتور دی سی رو با رله کنترل کنم (راستگرد - چپگرد )
سپاس بی کران
نمایش نسخه قابل چاپ
سلام دوستان
کسی می تونه کمکم کنه که موتور دی سی رو با رله کنترل کنم (راستگرد - چپگرد )
سپاس بی کران
سلام
برای این که موتور دی سی چپ گرد و راست گرد بشه لازمه که پلاریته دو سر موتور تغییر کنه .
کاری که رله می کنه اینه که با تحریک شدنش یه پلاریته ثابت بوجود می آره
در ظاهر نمیشه با رله های معمولی این کار رو کرد مگر این که یه سری مدارهایی بین رله و دو سر موتور قرار داد . شرط های نرم افزاری هم بوجود آورد.
سلام

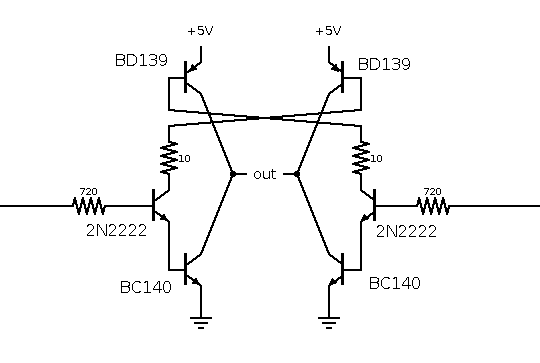

با 4 تا ترانزیستور راحت می تونی موتورت رو چپ و راس کنی
فایل پیوست 2042

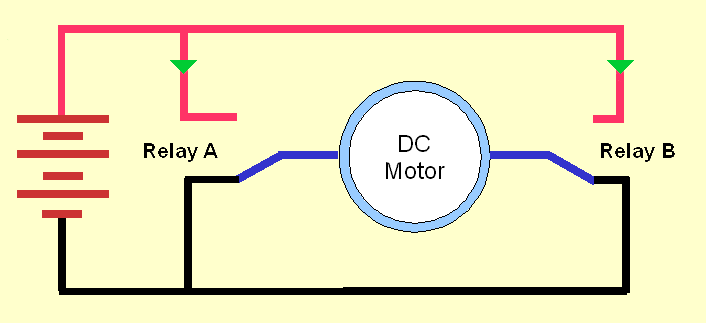

اگر آمپر زیاد میکشه !
طبق این تصویر موتورت بزن به خروجی رله ها
فایل پیوست 2043
بعد رله هاتم ازین مدلی بگیر:
ماژول رله 5 ولت دوکاناله
یا این:
ماژول رله 5 ولت دو کاناله OMRON SSR
راحت ...:rolleyes:
سپاس بی کران مهندس جان
موفق باشید ... :rolleyes:
من با ترکیب ترانزیستور و آی سی بافر نمونه هایی ساختم ...
اما با رله که راحت تر هست و تئوری کاملا جواب میده.
برای ساخت و طراحی ماژولش شیوه های خوبی هست ...:rolleyes:

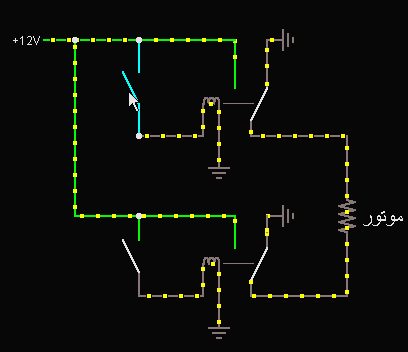

این مدارهم برای من جالب بود :
همونه با کلید داره انتخاب می کنه
ما می تونیم با میکرو کنترلر این کار رو انجام بدیم
فایل پیوست 2047
اگر بخوایم از میکروکنترلر هم استفاده کنیم باز احتیاج هست که یک درایور مناسب برای رله بذاریم.
مثلا uln2003
