ال ای دی 4 پین رنگی rgb کاتد مشترک

اين قطعه در حقيقت از 3 عدد led مجزا به رنگهاي قرمز ، سبز و آبي تشكيل شده كه كاتد led ها پس از اتصال به يكديگر ، به عنوان كاتد مشترك (پايه شماره 2 ) در نظر گرفته شده است. پايه شماره 1 مربوط به رنگ قرمز ، پايه شماره 2 كاتد ، پايه شماره 3 مربوط به رنگ سبز و پايه شماره 4 مربوط به رنگ آبي ميباشد.

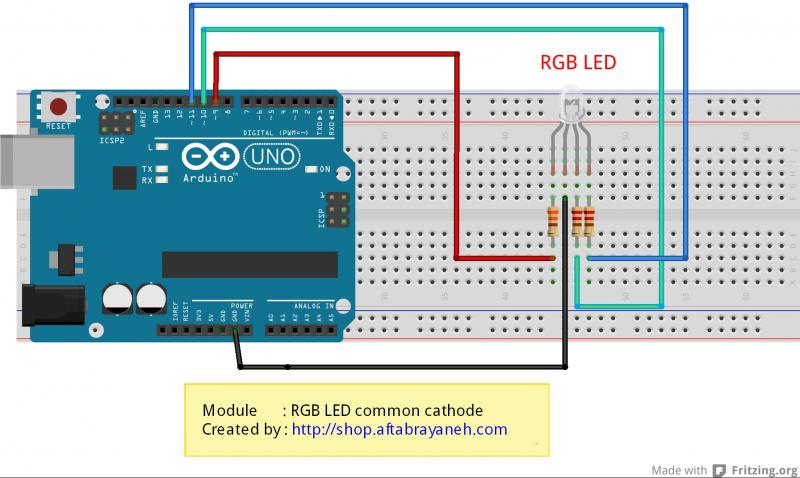

فایل پیوست 257

مشخصات :
رنگ قرمز :
ولتاژ/ولتاز حداکثر : 2 ولت/2.8 ولت
شدت روشنایی حدود 1800 -3000
طول موج : 626 نانومتر
رنگ سبز:
ولتاژ/ولتاز حداکثر : 3.5 ولت/4 ولت
شدت روشنایی حدود 3500-6000
طول موج : 525 نانومتر
رنگ آبی:
ولتاژ/ولتاز حداکثر : 3.5 ولت/4.2 ولت
شدت روشنایی حدود 1300-2500
طول موج : 470 نانومتر

برنامه زير هر يك از led ها را به مدت 1 ثانيه روشن ميكند

کد:

---

/*
 #
 # Example code RGB LED
 # Company    : AftabRayaneh
 # Website    : http://shop.aftabrayaneh.com
 # Editor    : mohammad omidvar _max
 # Date      : 08.10.2013
 # Version    : 1.0
*/
void setup() {
  pinMode(9,OUTPUT);
  pinMode(10,OUTPUT);
  pinMode(11,OUTPUT);
}

void loop() {
  digitalWrite(9,HIGH);
  digitalWrite(11,LOW);
  delay(1000);
  digitalWrite(10,HIGH);
  digitalWrite(9,LOW);
  delay(1000);
  digitalWrite(11,HIGH);
  digitalWrite(10,LOW);
  delay(1000);
}

---

برنامه زير با روشن كردن همزمان LEDها و تركيب نور آنها ، انواع رنگها را ايجاد ميكند.

کد:

---

/*
 #
 # Example code for RGB LED
 # Company    : AftabRayaneh
 # Website    : http://shop.aftabrayaneh.com
 # Editor    : mohammad omidvar _max
 # Date      : 08.10.2013
 # Version    : 2.0
*/
const int red=9;
const int green=10;
const int blue=11;

int time=1000;

void setup() {
  pinMode(red,OUTPUT);
  pinMode(green,OUTPUT);
  pinMode(blue,OUTPUT);
}

void loop() {
  digitalWrite(red,HIGH);  //red
  delay(time);
  digitalWrite(green,HIGH);  //yellow
  delay(time);
  digitalWrite(red,LOW);  //green
  delay(time);
  digitalWrite(blue,HIGH);  //cyan
  delay(time);
  digitalWrite(green,LOW);  //blue
  delay(time);
  digitalWrite(red,HIGH);  //magenta
  delay(time);
  digitalWrite(green,HIGH);  //white
  delay(time);
  digitalWrite(blue,LOW);  //reset
  digitalWrite(green,LOW);
  digitalWrite(red,LOW);
  delay(time);
}

---

جهت سفارش این کالا، به این بخش در فروشگاه آفتاب رایانه مراجعه نمایید.

سلام . رنگ سبز برای من روش نمیشه؟

این led چند آمپره؟
