سلام
من یه السیدی 13.3 اینچ شارپ مدل lq133k1la4a v رو دارم میخواستم در مورد چگونگی اتصال فلت این السیدی که 20 پین هست به lvds 30pin موجود در برد راهنماییم کنین.
دیتا شیت السیدی من :
فایل پیوست 2143
صفحه فروش برد اینجا
سلام
شما کدوم تهیه کردید؟
برد درایور lcd چند کاره la.mv29.p با رابط lvds
یا
برد درایور lcd چند کاره hcj-v.tv9 با رابط lvds
؟
دوست عزیز برای راه حل صحبتتون لینک زیر مشاهده بفرمایید:
№7 FPV монитор из старой матрицы от ноутбука.
دیتاشیت برد درایور رو مطالعه بفرماییدنقل قول:
نوشته اصلی توسط delsorkh
http://www.vslcd.com/Specification/VS-TY2662-V1.pdf
سلام من میخوام برد vs-ty2662-v1 vb رو تهیه کنم و کاملا هم خوندم دیتا شیت رو سوالم مشخصه. فقط می خوام نحوه سیم بندی رو بدونم. میشه کمک کنید؟
والا من تابحال در این زمینه تجربه نداشتم اما !
اگر تغذیه رو درست متصل کنید
سیم های دیتا رو در صورتیکه حتی اشتباه هم وصل کنید هیچ اتفاقی نمی افته.
فقط دیتا رو به تغذیه اشتباه نزنید !!!
الان تغذیه من در دو طرف مشخصه 1 و 2 در دیتا شیت بالا تغذیه هستند دیگه؟
و در کنترل برد هم همون سه تای اولی هستن.؟!
برای اینکه مطمئن بشید مولتی متر روبذارید روی مد تست بیزر که در صورتت اتصال کوتاه صدای بیپ بده
حالا vcc و gnd ها چندتا هست رو تفکیک کن
علامت بذار که اشتباهی نشه
بعد از این تفکیک سیم های تغذیه هرجور که مایل هستی سیم ها رو متصل کن.
دیتاها اصولا بافر داره و آسیب پذیر نیستند برای هم
منظورتون دقیقا اینه که اول تغذیه ها رو وصل کنم و همین طور تمام gnd ها رو بعد برم سراغ اتصال دیتا ها؟ البته من دقیقا میدونم جای دیتنا ها کجاس اما بعکس نمی دونم gnd , vcc رو به کجا بزنم.
برای اینکه دیتا ها اسم دارن دیگه این عکس:فایل پیوست 2149

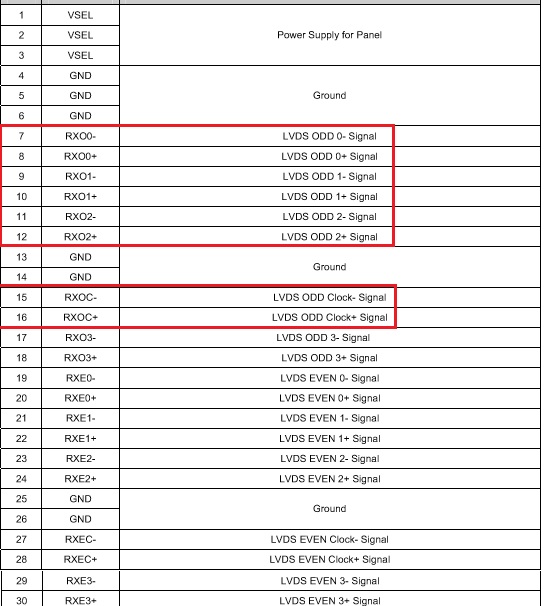

و این هم دیتا شیت برد که باید اون 8 تا به این 8 تا وصل بشه درسته؟ فایل پیوست 2151
گراندها به هم وصل هستن.تست بیزر به نشونه وصل بودن گراندها صدا میده.همینطور مابقی هم که می شه 3.3 ولتت
سلام ،ال سی دی که من دارم LG هست مدل lp156whu tp b1
میخواستم ببینم با همین برد vs-ty2662-v1 میشه ازش استفاده کرد؟
سلام خدمت دوستان . بنده پنل ال سی دی lc320wxn-sac1-lg با این مشخصات دارم میخواستم بدونم آیا برد la.mv9.p-v59 که در فروشگاه موجود هست پشتیبانی میکند ؟
