ماژول سون سگمنت 4 رقمی دارای درایور 74hc59 - مدل سگمنت 5641bh
با ماژول سون سگمنت 4 رقمی همراه با درایور 74HC59
چه فرقی داره ؟ :rolleyes:
ممنون ، عملا تست کردم هم با اون یکیه
ممکنه توضیح بدین با atmega و codevision چطور باید راه اندازیش کنم؟
سلام
لینک زیر مشاهده بفرمایید
7-и сегментник и регистр 74HC595 (UPDATE) - Учимся работать с AVR - Каталог статей - Лаборатория самоделок на AVR микроконтроллерах
یک شیفت رجیستر سریال به موازی هست ،
ابتدا وضعیت پین دیتا رو مشخص می کنید پین لچ رو 1 میکنید که مثلا اجازه بارگذاری بافر انجام شه
یک پالس کلاک اعمال می کنید 1 بیت میره داخل بافر
تا 16 تا پالس کلاک و وضعیت پین دیتا که زدید بافر بارگذاری میشه پین لچ رو 0 میکنید وضعیت بافر به خروجی انتقال پیدا میکنه ...
علاوه بر دیتا شیت 74HC59 سالهاست که تو فرومها کدنویسی شده و هست :rolleyes:
سورس آردوینو برای معرفی به دوستان

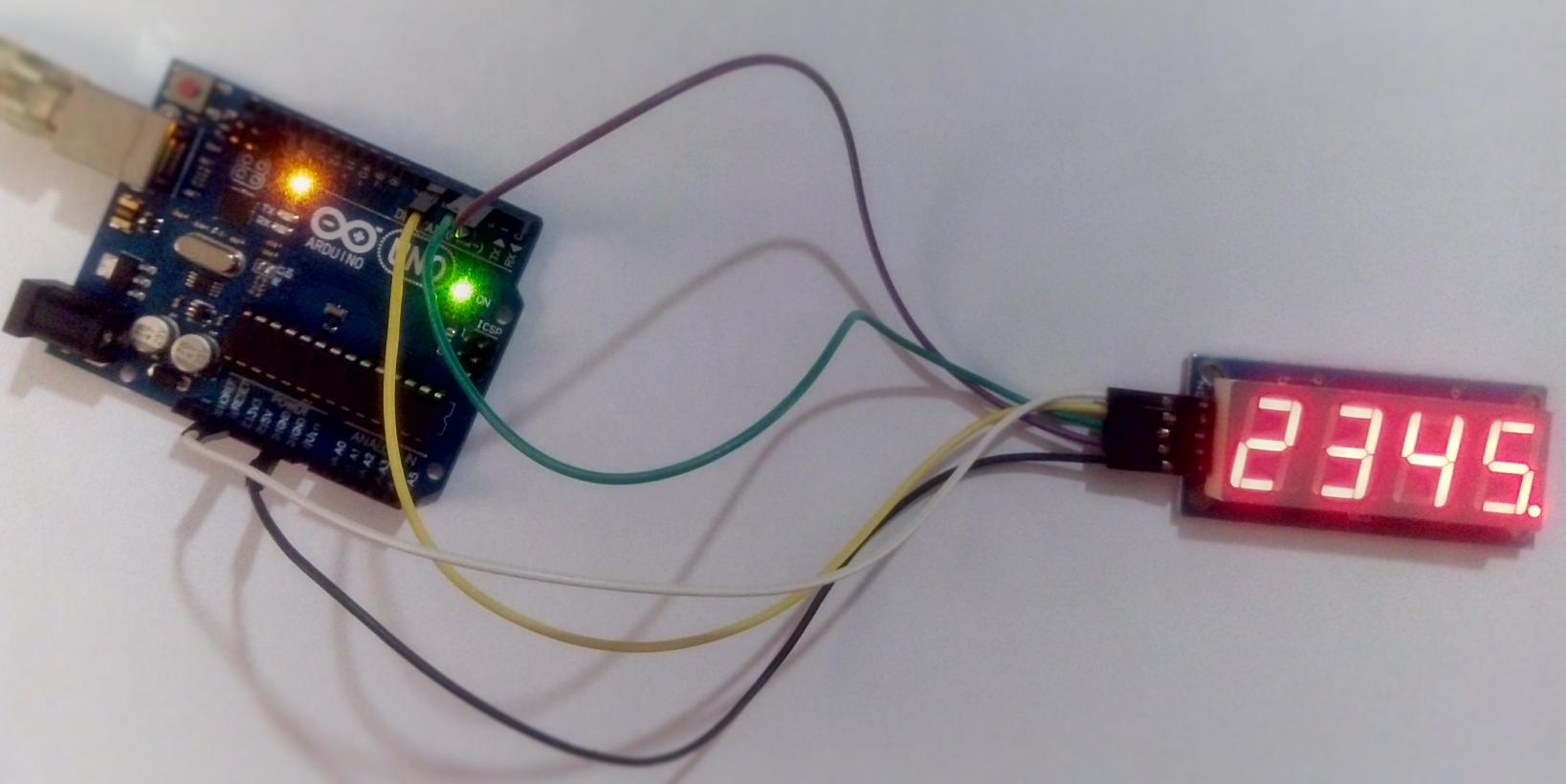

تقریبا از فاصله 6 متری هم نمایشگر قابل قرائت هست ...:rolleyes:
دانلود:
فایل پیوست 2192
فایل پیوست 2193
سایت رفرنس:bildr
دوستان اگه اشتباه نکنم اینم لینک کتابخونه ی آردوینو برای ای ماژول : Arduino Playground - TM1637
