ماژول gsm چهار باند sim800l با قابلیت gprs / gsm / sms دارای رگولاتور داخلی
سلام
من یه ماژول ماژول gsm چهار باند sim800l با قابلیت gprs / gsm / sms دارای رگولاتور داخلی دارم
طبق چیزی که تو نظرات خوندم نوشته بودن دائم تو محیط کامند پیام overvoltage میده و چند نفر هم تو همین انجمن نتونسته بودن راهش بندازن
این شد که تصمیم گرفتم روش راه اندازیش رو به ساده ترین شکل ممکن که خودم انجام دادم براتون بزارم
.
درجه اول خود ماژول که اینجاست:
shop.aftabrayaneh.com/SIM800L_GPRS_GSM_SMS_MicroSIM_Module_5V.html
هموطنور که می دونید چون پروتکل ارتباطی این ماژول سریال هست دو روش راه اندازی براش وجود داره که
یکی اینکه با یه میکروکنترلر مث آردوینو بخوایم کد بزنیم
یکی اینکه از یه تبدیل TTl به USB استفاده کنیم .
من گزینه دوم رو انتخاب کردم و از نبدیل استفاده کردم.
shop.aftabrayaneh.com/CP2102-LD_LED_USB_TTL_Serial.html
سیم بندی هم به این صورت انجام داد:
تبدیل > ------------< ماژول
rx > ------------< tx
tx > ------------< rx
gnd > ------------< gnd
vin > ------------< vcc
همین و بس
همونطور که میبینید من از پاو رUSB لپتاپ برای این کار استفاده کردم.

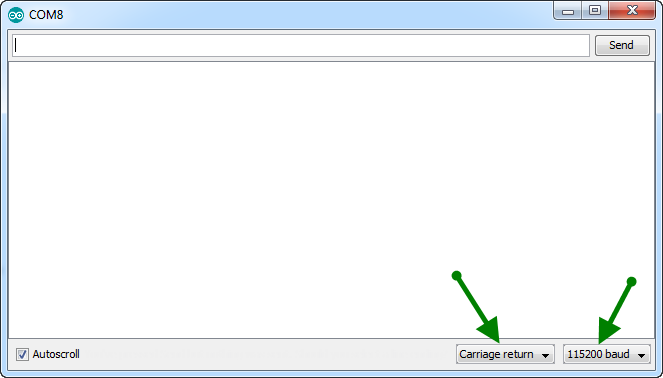

تو نرم افزار آردوینو پورت کام تخصیص داده شده رو باز کردم و تنظیمات زیر رو برای کنسولنم انتخاب کردم :
فایل پیوست 2417
بعد از تنظیم برای تست اینکه ببینم همه چیز درسته یا نه کامند اولیه AT رو دادم و OK برگردوند .
همین یعنی همه چیز درست و برقراره
اگه قصد دارید به صورت مدام از gsm و gprs استفاده کنید پاور رو از لپتاپ نگیرید چون ممکنه پورتتون بسوزه اگه جریان بکشه
