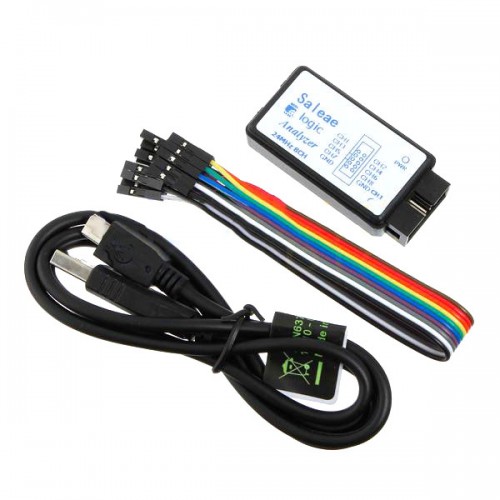

لاجیک آنالایزر 24 مگاهرتز هشت کاناله usb

این لاجیک آنالایزر 8 کاناله توانايي نمونه برداري ، نمايش و ذخيره 8 خط سيگنال با حداكثر فركانس 24MHZ را دارد. این دستگاه جهت مشاهده سیگنالهایی شبیه spi,twi,uart,one wire و... استفاده می شود و ارتباط آن با كامپيوتر از طریق پورت USB است. اين آنالايزر بر پايه چيپ CY7C68013A ساخته شده است . معماري اين ميكروكنترلر كاملا منطبق با ميكروكنترلر 8051 محصول ATMEL مي باشد ، با اين تفاوت كه اين چيپ قابليت برقراري ارتباط مستقيم از طريق پورت USB را داراست. همچنین نرم افزار اين آنالايزر قابليت كار با سيستم عاملهاي WIN7 (32 & 64), 2K, XP, LINUX را دارد.

فایل پیوست 552 فایل پیوست 553 فایل پیوست 554
مشخصات:
امپدانس ورودي 100 كيلواهم
ظرفيت خازني هر ورودي 5 پيكوفاراد
قابليت تنظيم سرعت نمونه برداري از ورودي
رنج نمونه برداري: 24MHz. 16MHz, 12MHz, 8MHz, 4MHz, 2MHz, 1MHz, 500KHz, 250KHz, 200KHz, 100KHz, 50KHz, 25KHz

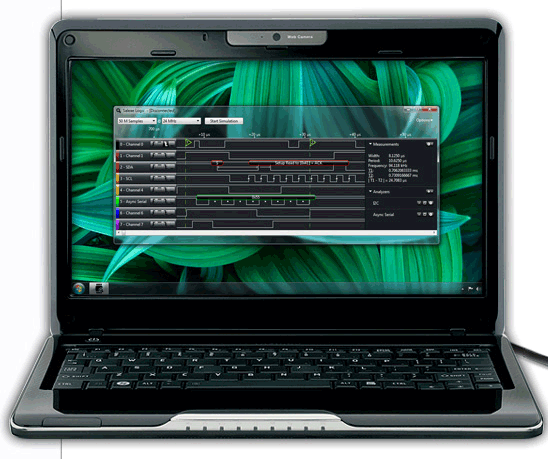

آخرين نسخه نرم افزار LOGIC ANALYZER را از لينك زير دريافت كنيد.
Downloads

جهت سفارش این کالا، به این بخش در فروشگاه آفتاب رایانه مراجعه نمایید.
