ماژول سنجش شتاب سه محوره adxl335
نمایش نسخه قابل چاپ
ماژول سنجش شتاب سه محوره adxl335

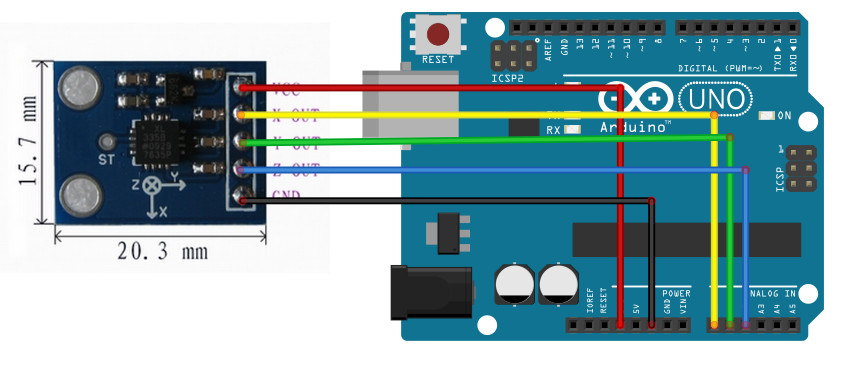

سیم بندی:
فایل پیوست 2935
نمونه کد :
کد:
int x, Y, Z;
void Setup ().
{
Serial . BEGIN (9600);
}
void loop ()
{
x = AnalogRead (A0); // read from analog pin A0
Y = AnalogRead (A1); // read from analog pin A1
Z = AnalogRead (A2); // read from analog pin. A2 Serial . Print ( "accelerations are x, Y, Z:" );
Serial . Print (x, DEC ); // show the X-axis acceleration is number 10 Serial . Print ( "" );
Serial . Print (Y. , DEC ); // display the Y-axis acceleration is number 10 Serial . Print ( "" );
Serial . println (Z, DEC ); // display the number 10 is the Z-axis acceleration Delay (100); //. delay 100 milliseconds
}

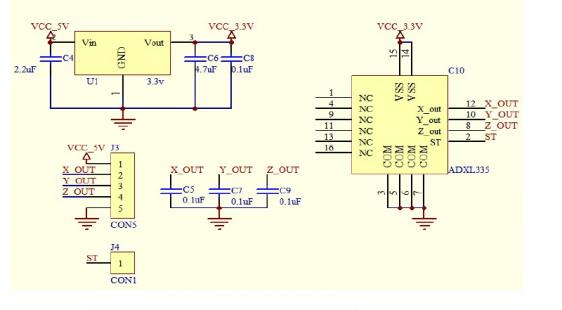

شماتیک ماژول:
فایل پیوست 2936
از بزرگترین مزیت های این ماژول اینه که دیگه درگیری با رجیستری وجود نداره مستیم مقدار آنالوک هر مولفه رو میشه خوند
سنسور adxl335 سنسوری بسیار حساس است که از آن میتوان برای کارهای دقیقی مثل زلزله سنجی استفاده کرد.
مدار هشدار دهنده ی زلزله
بسیار جااالب :cool:
این کدی که قرار دادید کلا مشکل داره.
لطفا کتاب خانه ی این ماژول هم قرار بدید
