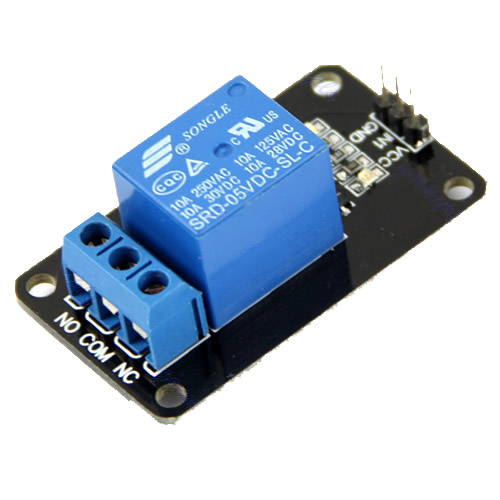

ماژول رله 5 ولت
هر يك از پین های آردوینو ولتاژ خروجي5 ولت و حداكثر جریان 40 ميلي آمپر را برای شما فراهم می کنند و این مقدار ولتاژ و جریانی که برد آردوینو برای شما فراهم می کند برای راه اندازی بسیاری از وسایل کافی نمی باشد، از همین رو این ماژول گزینه بسیار مناسبی برای کنترل لامپ ها ، موتور ها ، شیر آلات الکترونیکی و یا حتی دستگاه های مختلف و سایر وسایلی است که نیاز به ولتاژ و جریان بالا دارند.با استفاده از این ماژول پرکاربرد در کنار بردهای آردوینو شما می توانید چراغ هاو سایر وسایل متصل به برق شهری منزلتان را خاموش یا روشن کنید، درب منزل را باز نمایید ، با اندکی توسعه در کارگاه یا کارخانه خود دستگاه ها و ماشین آلات خود را به صورت هوشمند و اتوماتیک کنترل نمایید و یا هزاران ایده دیگر در سایر زمینه های خانگی ، صنعتی ، کشاورزی ، سیستم های امنیتی و ... را اجرا نمایید.
فایل پیوست 635 فایل پیوست 640 فایل پیوست 641
این ماژول طوری طراحی شده است که پین های دیجیتال برد آردوینو مستقیما به ورودی کنترل رله وصل می شود ، یک LED کوچک روي برد قرار دارد كه وضعیت رله را به شما نشان می دهد . در صورتی که رله را به برق شهری (AC) متصل می نمایید ، هر رله نصب شده بر روی ماژول حداکثر 250 ولت و 10 آمپر جریان و چنانچه ولتاژ شما DC باشد حداکثر تا 30 ولت و 10 آمپر جریان را تحمل می نماید.
ورودي فعال ساز رله active low ميباشدو اين به اين معني است كه براي روشن كردن رله بايستي پين خروجي آردوينو را low كرد و براي خاموش كردن رله بايد پين خروجي رله را high كرد.برنامه زير هر 5 ثانيه يك بار وضعيت رله متصل شده به پين 2 آردوينو را تغيير ميدهد.
کد:
/*
#
# Example code for RELAY BOARD
# Company : AftabRayaneh
# Website : http://shop.aftabrayaneh.com
# Editor : mohammad omidvar - max
# Date : 16.11.2013
# Version : 1.0
*/
void setup() {
pinMode(2,OUTPUT);
}
void loop() {
digitalWrite(2,LOW);//TURN ON RELAY
delay(5000);//DELAY 5 SEC.
digitalWrite(2,HIGH);//TURN OFF RELAY
delay(5000);//DELAY 5 SEC.
}
اين ماژول در 3 مدل يك رله اي ، 4 رله اي و 8 رله اي موجود ميباشد.
جهت سفارش این کالا، به این بخش در فروشگاه آفتاب رایانه مراجعه نمایید.

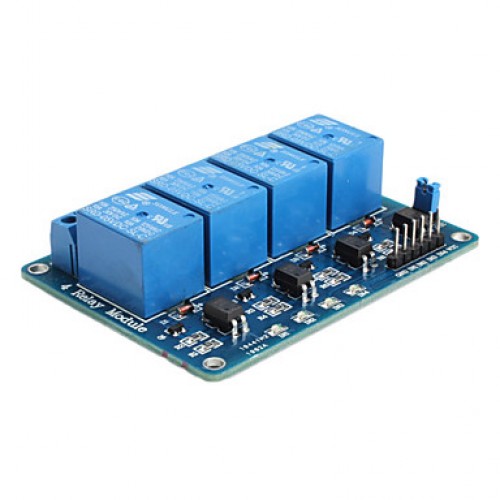

در صورتي كه به تعداد بيشتري رله در پروژه خود نياز داريد ، ميتوانيد از برد رله 4 تايي يا برد رله 8 تايي موجود در فروشگاه استفاده كنيد.
-
جامپر کنار برد برای جدا کردن ولتاژ مصرفی رله هاو آردوینو است، بهتره دو ولتاژ آردوینو و رله رو جدا کرده و برای رله ها از منبع تغذیه ی مستقل استفاده بشه. به جای جامپر مثبت منبع تغذیه اتصال پیدا میکنه و سیم های زمین هردو به هم وصل میشه.
Relay VCC tp JD_VCC
Relay Ground to GND Pin
Also Arduino Ground to GND pin
-
سلام
لطفا اینفوگرافیک از طریقه اتصال سیم ها بگذارید
با تشکر
-
سلام در صورتی که بخوام با های کردن اردوینو رله های بشه ایا راهی داره؟ ممنونم
-
رله 3 تا کنتاکت خروجی داره که همیشه دوتاش وصلن..پس های یا لو تو خروجی رله معنی زیادی نداره..دست خودته.
-
فقط دوستان آفتاب لطف کنن عکس رله تکی رو عوض کنن چون نمونه ای که دارن 12 ولته ولی اینجا عکس 5 ولت گذاشتن!اونوقت به ما 12 ولت دادن که با آردوینو قطعا راه نمیافته!:eek:
-
سلام
این یه بار به جای 5 ولت برامون 12 ولت فرستادن ، انشالله وقتی 5 ولت رسید برگردونید عوض می کنیم براتون
-
سلام وقت به خیر.
میشه این رله رو با رزبری پای راه انداخت؟
-
-
سلام
من چند سوال درباره این رله داشتم.البته ببخشید من خیلی وارد نیستم شاید سوالاتم سطح پایین باشه.
1- آیا من می توانم از یک رله 8 کاناله خروجی هایی با ولتاژ متفاوت بگیرم یا همش باید به ولتاژ باشد؟مثلا من چهار کانال به برق شهری و چهار کانال به 12 ولت وصل کنم؟
2- آیا موقعی که به هر دلیل برد آردوينو قطع بشود این رله ها هم قطع می شوند یا نه؟یعنی در صورت مشکل برای برد آردوينو رله ها هم برق قطع می کنند و یا وصل؟
3- هر کدام از کانال ها را می توان به صورت جدا با برد آردوينو کنترل کرد یا نه؟یعنی می شود یک کانال را روشن و یک کانال را خاموش کرد؟
پیشاپیش از پاسختان تشکر می کنم.
