سلام دوستان بزرگوار
دوستان چطور میشه میزان حجم آب خروجی رو با سنسور YF-S201 اندازه گیری کرد؟
منظورم لیتر بر ساعتش نیست -> منظورم فقط میزان آب خروجی هستش
سنسور مورد استفاده :
http://shop.aftabrayaneh.com/Sensors...ow_Sensor.html
ممنون می شم اگر راهنمایی بفرمایید
سپاس بی کران
سلام
یه مرور اجمالی می کنم
****************

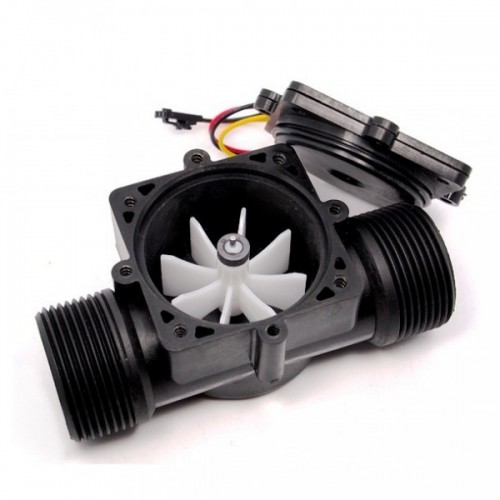

شما درون این سنسور
فایل پیوست 3280
یک روتر دارید که با چرخشش با نزدیک شدن هر پره به سنسور اثر هال پالس دریافت می کنید که کافی هست
توسط آردوینوتون/پردازشگرتون شمارش انجام بدید:
دیتاشیت us18
ساختار و عملکردش
****************
با توجه به اینکه سرعت آب در میزان حجم خروجی موثره
شما با در نظر گرفتن حجم شروع اعم از اینکه صفر باشه یا یک مقدار از قبل مشخص شده
بیا پالس ها رو بشمار.
مثلا یک ظرف 1500سی سی پر کردی 1500 پالس گرفتی
می تونی با یک رابطه خطی میزان آب رفته رو به نسبت شمارش پالس بدست بیاری(مثلا هر 1 سی سی =1 پالس)
برای جستجو نمونه شمارنده توسط آردوینو اینجا رجوع بفرمایید...
امیدوارم مفید بوده باشه:)
