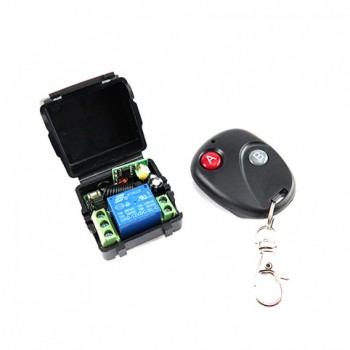

نحوه تعریف ریموت کنترل در کیت ریموت کنترل یک کاناله 12 ولتی code learn
فایل پیوست 3352
لینک خرید محصول
کاربرد جامپر روی گیرنده، تنظیم نحوه عملکرد گیرنده میباشد:
- اتصال پایه 1 به 2: حالت L یا Latch که در آن دو دکمه ریموت مورد استفاده قرار میگیرد بدین نحو که با فشردن دکمه اول رله روشن شده و با فشردن دکمه دوم رله خاموش میشود.
- اتصال کلید 2 به 3: حالت T یا Toggle که در آن از یک دکمه ریموت استفاده میشود بدین نحو که با فشردن آن رله روشن و با فشردن مجدد آن رله خاموش میشود.
- باز بودن جامپر: حالت M یا Momentary که در آن هم از یک دکمه ریموت استفاده میشود با این تفاوت که با فشردن آن رله روشن و با رها کردن آن رله خاموش میشود.
نحوه پاک کردن ریموت های قبلی:
- با اتصال منبع تغذیه به گیرنده، چراغ روی بورد گیرنده روشن شده و بطور ثابت روشن میماند.
- دکمه Learn روی بورد گیرنده را فشار دهید و نگه دارید. چراغ روی بورد گیرنده ابتدا خاموش شده و پس از ده ثانیه مجددا روشن گشته و بطور ثابت روشن میماند.
- هم اکنون ریموت های قبلی پاک شده اند و گیرنده آماده میباشد تا ریموت جدید برای آن تعریف شود.
نحوه تعریف ریموت جدید:
دکمه Learn روی بورد گیرنده را فشار دهید و رها کنید تا چراغ بورد خاموش شود.
دکمه مورد نظر در روی ریموت را فشار دهید و نگه دارید. چراغ روی بورد گیرنده بعد از چند ثانیه ابتدا چشمک زن شده و سپس روشن شده و بطور ثابت روشن میماند.
اکنون تعریف دکمه اول ریموت کامل شده است.
در حالت L باید کلید دوم را هم تعریف کنیم. بدین منظور دکمه دوم در روی ریموت را فشار دهید و نگه دارید. چراغ روی بورد گیرنده بعد از چند ثانیه ابتدا چشمک زن شده و سپس روشن شده و بطور ثابت روشن میماند.
