ماژول اپتوکانتر - شمارنده نوری - اندازه گیری سرعت موتور

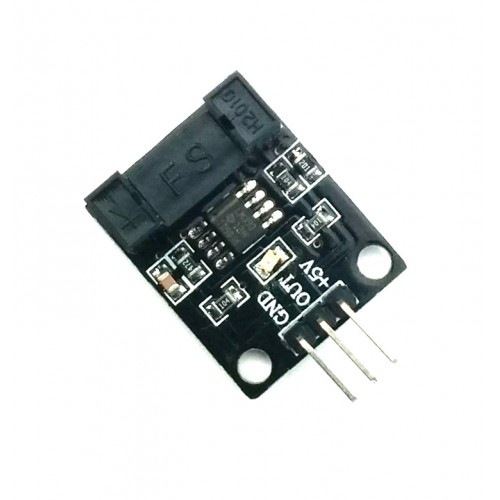

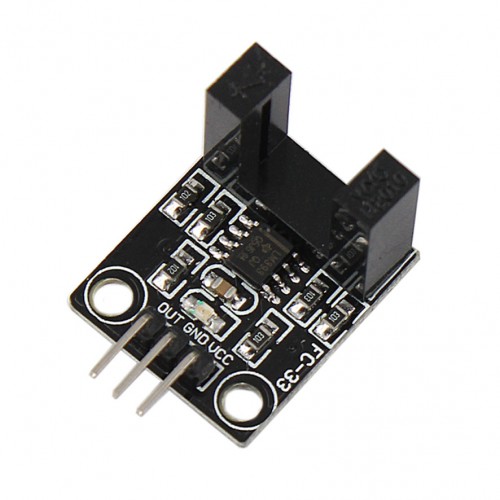

این ماژول از یک سویچ نوری تشکیل شده و سمتی که با حرف F مشخص شده از یک LED اینفرارد بهره می گیرد که در داخل شکاف می تابد و طرفی که با حرف S مشخص شده از یک فوتوترانزیستور تشکیل شده که به هنگام دریافت نور ON میشود. به این ترتیب با استفاده ازاین ماژول می توان هرچیزی که ازبین شکاف می گذرد را شناسایی کرد.از کاربردهای این ماژول می توان در اسکنرها و یا دیسک و DVD درایوها نام برد.ولتاژ تغذیه این ماژول 5 ولت بوده به آسانی به وسیله ی بردهای آردینو قابل راه اندازی است.
فایل پیوست 795
مثال

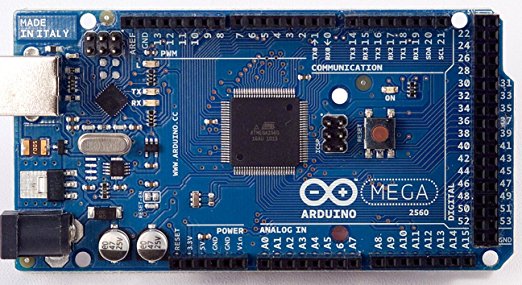

در مثال زیر پین OUT ماژول به پین 8 آردینو متصل است.وقتی جسمی از شکاف ماژول عبور میکند LED پین 13 آردینو روشن میشود.
فایل پیوست 796
کد:
int swPin = 8; // input
int LEDPin = 13; // output
void setup() // run once, when the sketch starts
{
pinMode(LEDPin, OUTPUT); // sets the digital pin as output
}
void loop() // run over and over again
{
if (digitalRead(swPin)) {
digitalWrite(LEDPin, HIGH);
delay(300);
}
else {
digitalWrite(LEDPin, LOW);
}
}
مرجع:
Arduino 101 meetup prep – day 5 – optical limit switches | makebright
