ماژول سون سگمنت 4 رقمی دوبل با درایور tm1640 ، ممیز ، دو نقطه ساعت و علامت درجه
سلام دوستان ارجمند و علاقمند به الکترونیـک
شماتیک و نمونه کد Bascom در زیر ضمیمه شده.
ماژول سون سگمنت 4 رقمی دوبل با درایور TM1640 ، ممیز ، دو نقطه ساعت و علامت درجه
برای راه اندازی کافی هست ابتدا
کدی بین 88 تا 8f بفرستید تا نمایشگر روشن شه با 80 خاموش میشه.
کد 40 یا 44 هگز فراخوانی کنید با فرمان بار گذاری
و با فراخوانی کد C0 تا Cf میتونید 16 کانال انتخاب کنید.
با بار گذاری اعداد 1 بایتی یا آدرس وضعیت ادرس هر کانل مشخص می کنید.
خوبیی که داره فقط یکبار فراخوانی مقدار میکنید و سی پی یو میکرو دیگه در گیر نیست.
کد بسکام:
فایل پیوست 4047
کاتالوگ TM1640:
فایل پیوست 4048

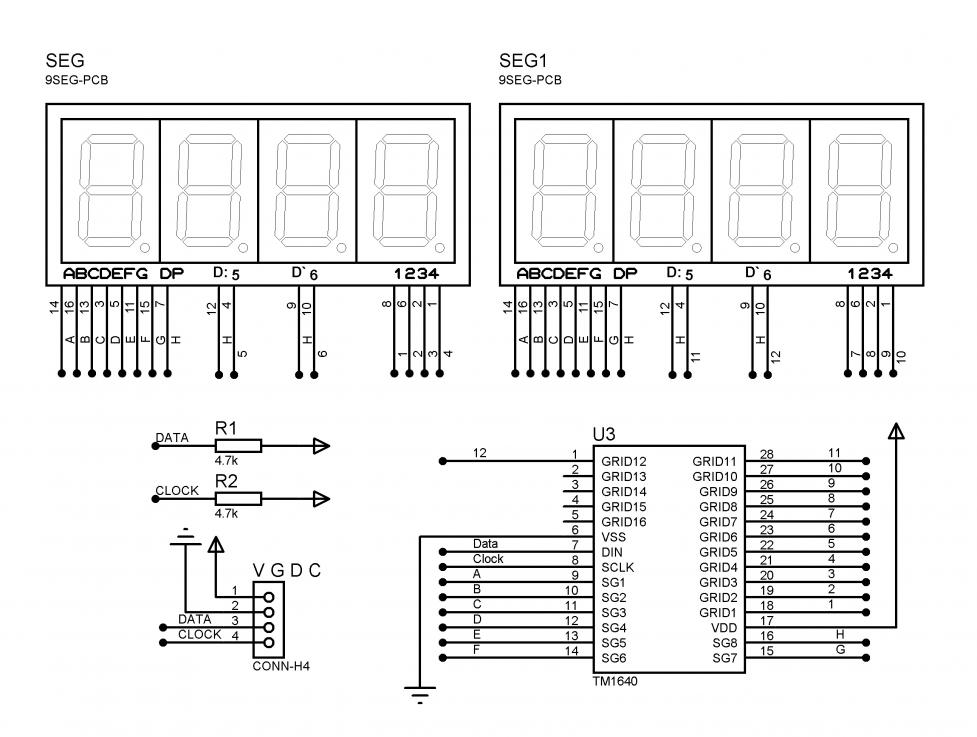

شماتیک:
فایل پیوست 4049

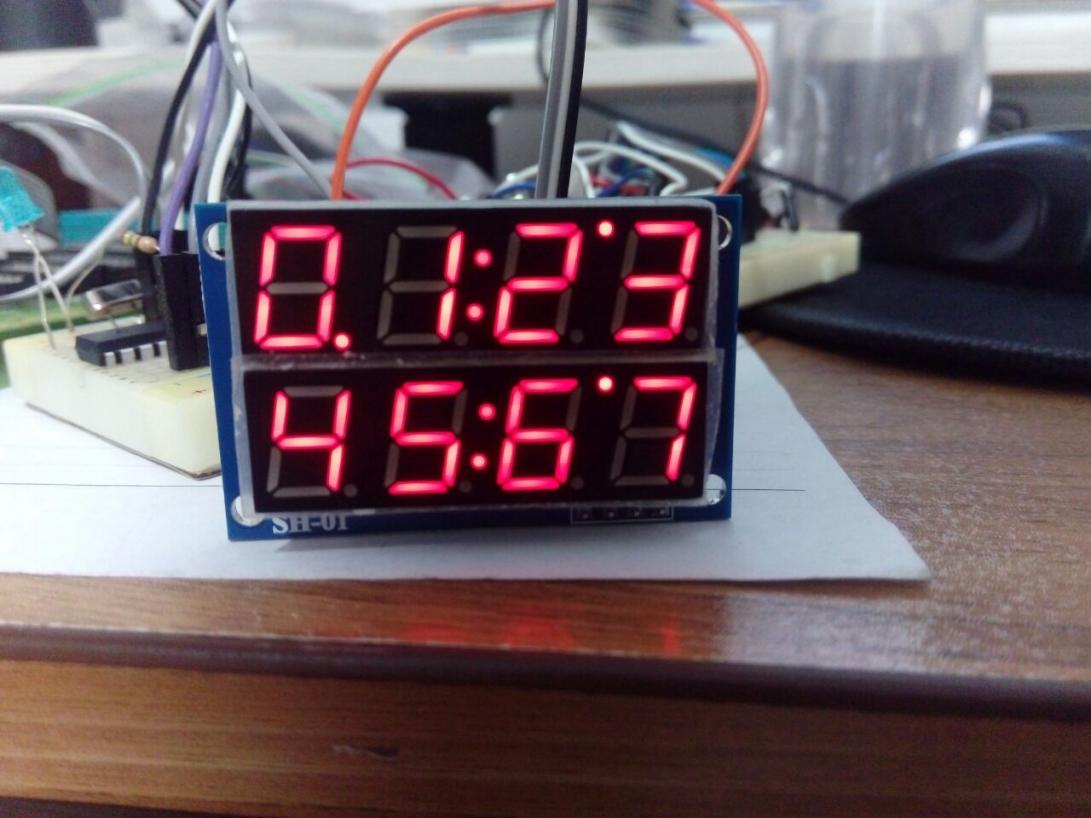

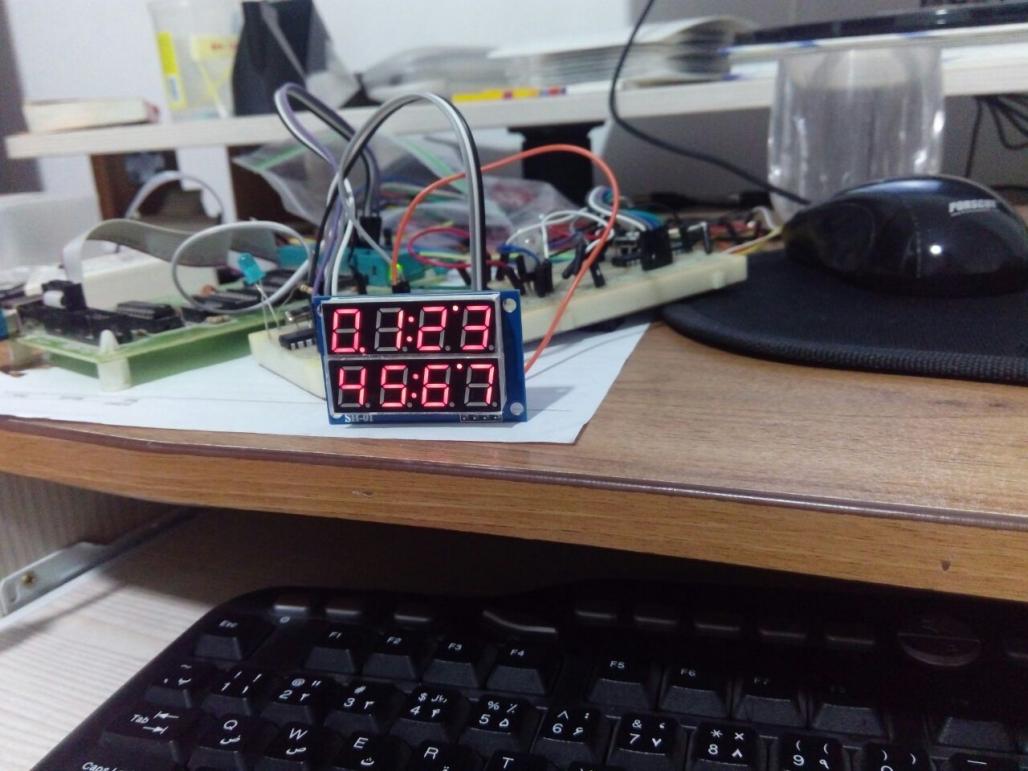

نمونه اجرا شد:
فایل پیوست 4050
فایل پیوست 4051
کلیپ کوتاه :
فایل پیوست 4052
