سلام میشه بگید از ماژول تشخیص آتش و mq135چه جوری استفاده کنم؟
اصلا منظور از a0 وd0 چیه؟ کدوم باید به adc میکرو بزنم؟؟ اگه میشه یه مثال هم براش بزنید اما با بیسیک.
خیلی عجله دارم لطفا کمکم کنید
مرسی
سلامنقل قول:
نوشته اصلی توسط spark93
باید به اطلاعتون برسونیم که همونطور که از اسم انجمن پیداست اینجا انجمن آردوینو هست و تمامی سورس کد ها و کتابخانه ها و مثال ها بر اساس آردوینو منتشر میشن
البته اشکالی نداره اگر کسی از دوستان بتونه مثالی که دوستان دیگر درخواست میکنن رو با زبان های دیگه و مخصوص کنترلر های دیگه ارائه بده
عرضم اینه که پیشتیبانی محصولات مرتبط ، فقط بر پایه آردوینو صورت میگیره
ماژول تشخیص شعله ای که در فروشگاه موجود هست ماژول بسیار ساده ای هست 3 پایه بیشتر نداره(بسته به نوع ماژول که دیجیتال یا آناروگ باشه)، یکی ولتاژ دیگری زمین و دیگری مقدار خروجی سنسور هست
میتونید خروجی ماژول تشخیص شعله دیجیتال خودتون رو به یکی از پین های دیجیتال آردوینو (مثلا7) متصل کنید و با یک خط دستور Serial.print مقدار برگشتی سنسور رو توی کنسول serial monitor مشاهده کنید
یا اینکه اگر سنسورتون آنالوگ بود ، اونو به پین های آنالوگ (مثلا A0) متصل کنید و به همون شکل قبل داده رو مشاهده یا پردازش کنید.
ماژول سنسور کیفیت / آلودگی هوا هم به همین شکل متصل میشه و قابل استفاده هست
پین های ولتاژ و زمین که مشخص هستند/ پین های DOUT و AOUT به ترتیب برای استفاده از خروجی دیجیتال و آنالوگ سنسور قرار داده شدن

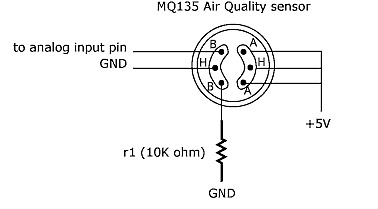

اینم پین مپ این سنسور در صورتی که جداگانه خریداری شده و مستقل از آردوینو استفاده میشه
فایل پیوست 1093
سلام حق با شماست. من نباید اینجا سوالم مطرح میکردم. معذرت. فقط میشه جواب این سوالمم بدید؟نقل قول:
نوشته اصلی توسط bunnysa
من این دو تا ماژول دارم. هر کدومشون 4 تا پایه دارن.که یکی تغذیه 5 ولته یکی زمین و یکی a0 ویکی d0. با این شرایط چون من میخوام این سنسورهام یه مقداری رو اندازه بگیره باید پایه d0 به پایه adc میکرو بزنم و a0 هم بی استفاده است. درسته؟
سلامنقل قول:
نوشته اصلی توسط spark93
a0 پایه خروجی آنالوگ هستش
d0 پایه خروجی دیجیتال
حالا بسته به برنامه و کاربردتون هر کدوم میخواین استفاده کنید
ولی a0 به پایه adc متصل میشه چون همون طور که گفتم این پایه ها آنالوگ هستن
