ماژول نمایشگر دیجیتال ولتاژ و جریان dc
دوستان برای راه اندازی این مازول یه تعداد عکس میزارم که صد در صد کمکتون میکنه واسه راه اندازیش:

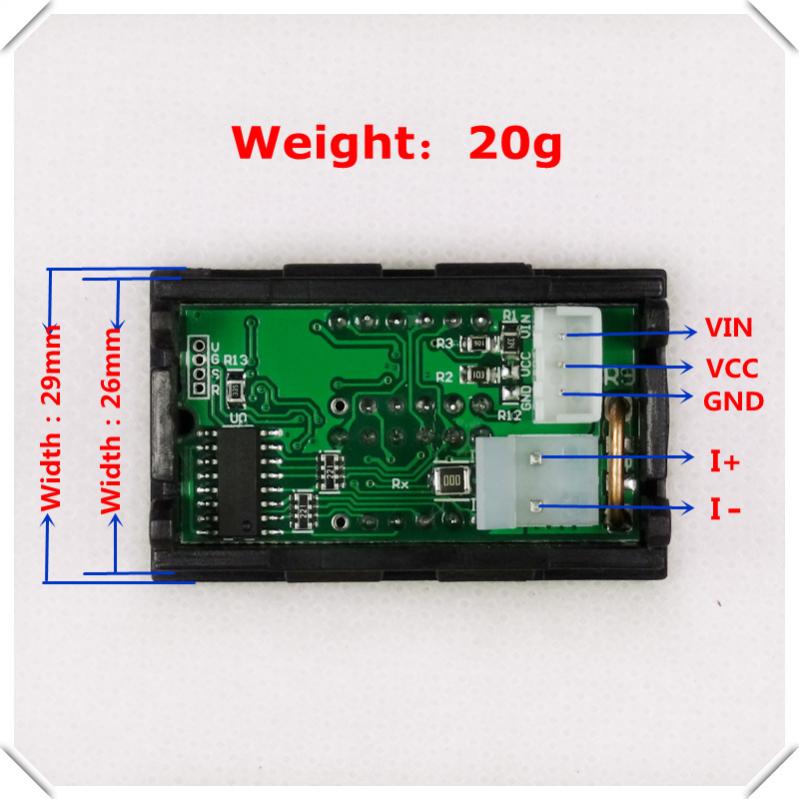

Instruction of wiring
Red thin wire (VCC): Power input+ 3.5-28V (NOTE: If the measuring signal is lower than 28V and have abundant power supply, it can be used as power supply for the module [black wire and yellow wire are contacted together to use])
Black thin wire(GND): Power input- Measurement signal - 3.5-28V
Yellow thin wire (VIN): Measurement signal+ (0-33.00V)
Red thick wire (I+): Current input+ (conncet with the load negative pole )
Black thin wire(I-): Current input- (in series in power supply negative pole )

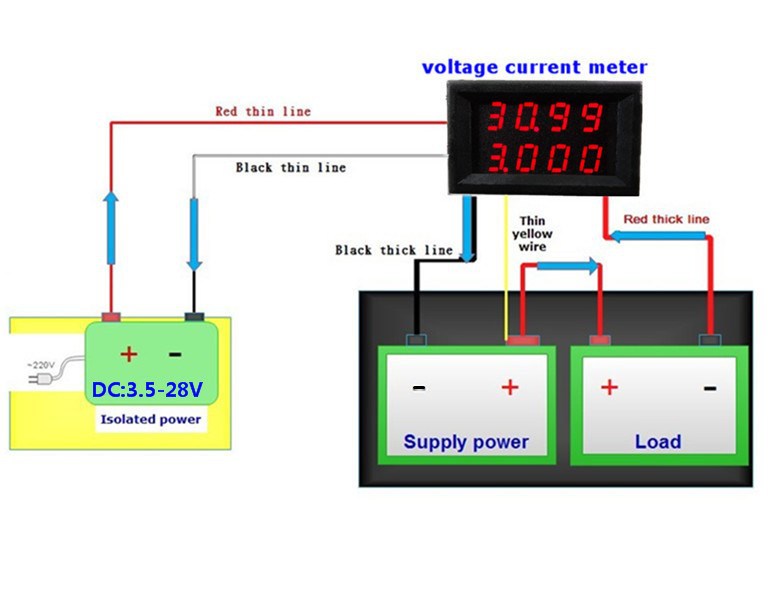

Voltage current meter with isolated power supply
فایل پیوست 1298
Voltage current meter in the measurement system for power supply

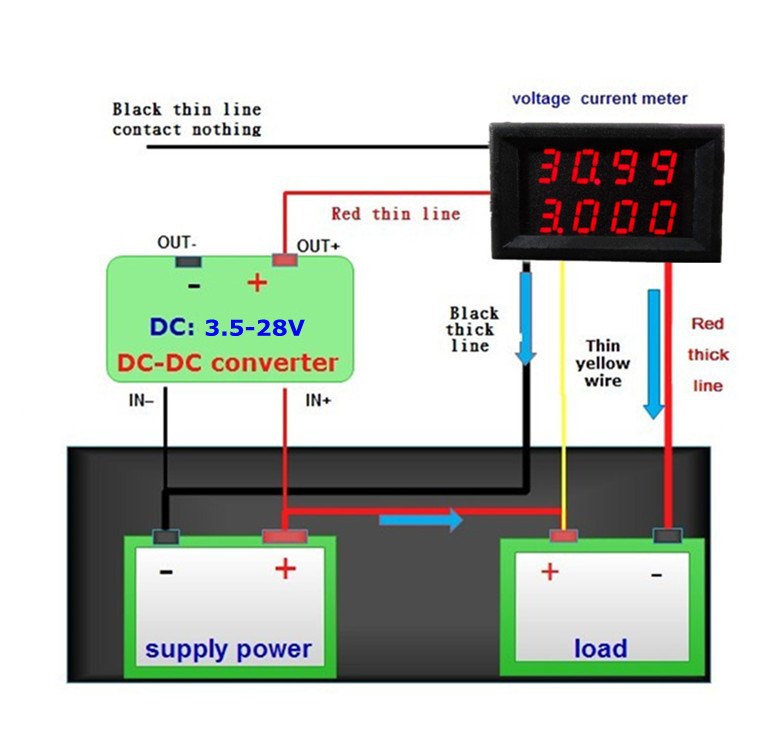

System supply power-1
فایل پیوست 1299

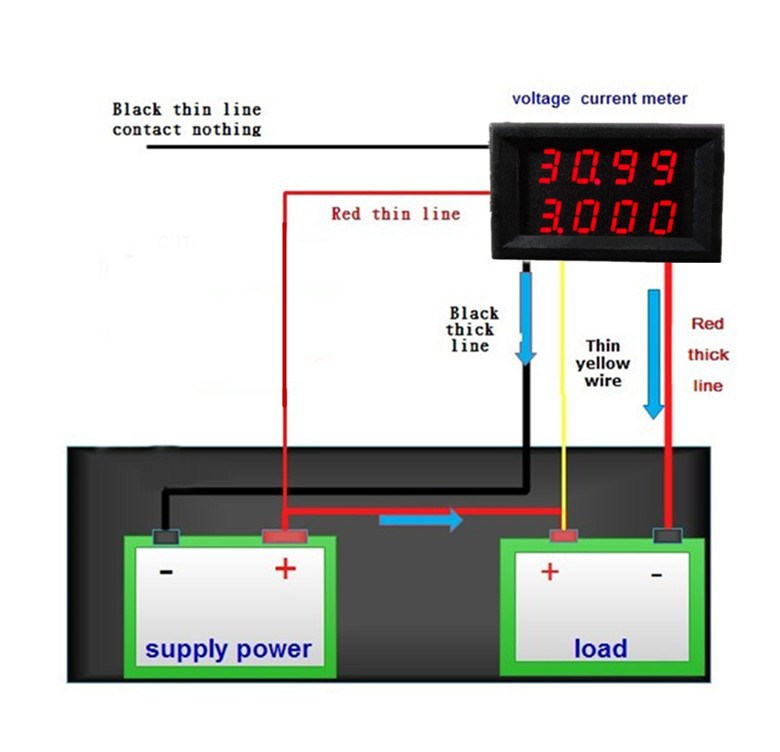

System supply power-2
فایل پیوست 1300
