شیلد وایفای آردوینو cc3000

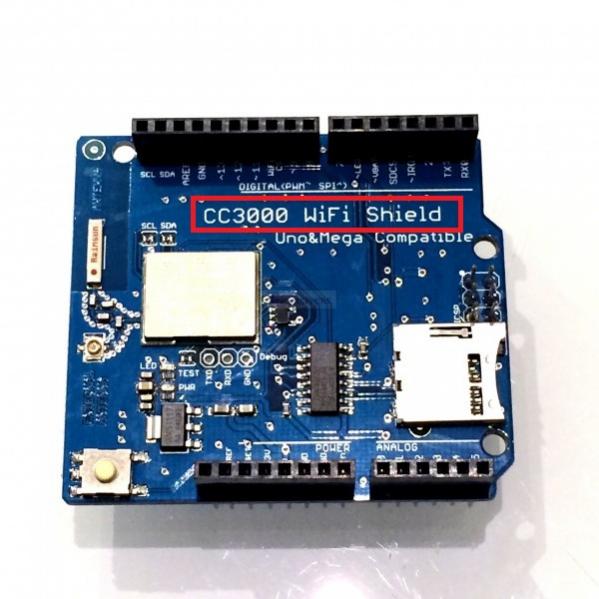

شیلد وایفای آردوینو با هسته cc300 بردی است که با کمک آن می توانید بردهای آردوینو UNO و MEGA را به وایفای متصل کنید(همانطور که میبینید روی برد عبارت UNO % MEGA campatible نوشته شده است).
این شیلد برای انجام پروژه های بی سیم، پروژه های اینترنتی و رباتیک بسیار کار آمد می باشد. برای اتصال این برد به آردوینو کافی است آن را به صورت مستقیم روی برد قرار دهید سپس با run کردن اولین پروژه با سرعت مطلوب به اینترنت وصل شوید. اساس کار این شیلد به گونه ای است که توسط پروتکل SPI با برد آردوینو داده رد وبدل می کند. سرعت رد و بدل داده می تواند تنظیم شود.
خصوصیات:
سازگار با انواع بردهای آردوینو:UNO, Mega, Leondardo
چیپ وایفای:CC3000
آنتن به صورت پیش فرض روی برد تعبیه شده
دارای اسلات میکرو SD
درای کلید ریست
پروتکل ارتباطی:SPI
جریان: 275mA
ارتباط از طریق IEEE 802.11 b/g networks
پهنای باند فرستنده:11Mbps
حساسیت فرستنده: +/-18dBm
حساسیت گیرنده: -86dBm
دمای مجاز کاری: 20C- تا 70C
پین IRQ برای اینتراپت (مناسب برای ارتباطات غیر همزمان)
پشتیبانی از WEP, WPA, WPA2, TKIP , AES
مدهای کاری:TCP and UDP Client & Server
Embedded IPv4 TCP / IP stack
فلش2K Byte
رم 250Byte
ابعاد: 6cm x 5.3 cm x 2.4 cm
وزن:19 گرم
دیتاشیت cc3000
تست قطعه :
از این کتابخانه میتوانید برای راه اندازی شیلد استفاده کنید. برای شروع کار با این برد (تست صحت برد)می توانید از مثال buildtets آن استفاده کنید. با مشاهده مک آدرس در کنسول سریال می توانید به سالم بودن ماژول خود پی ببرید. کتابخانه معرفی شده از بهترین کتابخانه های مربوط به راه اندازی cc3000 است.
