سلام من میخوام یه پرینتر سه بعدی بسازم تو شما تیک نوشته اند استاپ این یک کلیده؟
برای چی هست؟
در کجا باید قرار بگیره؟
http://uupload.ir/files/zxa3_fx0b3k3ijvrzqow.jpg
سلام
فک کنم یک سوییچ برای اینه که بفهمه به آخر محور رسیده و دیگه بیشتر نباید بره

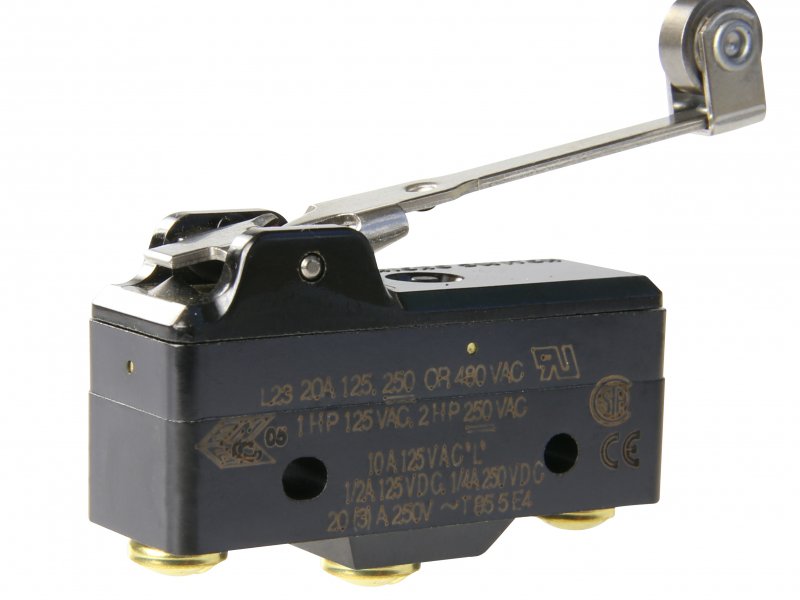

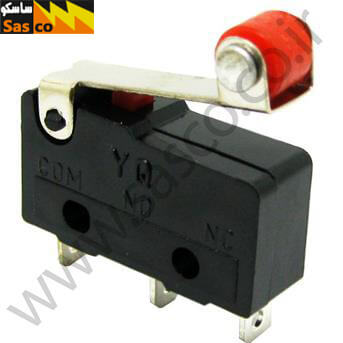

بهش میگم میکروسوییچ اهرمی
فایل پیوست 2803
فایل پیوست 2804
اها یعنی با این نیازی به کالیبره کردن پرینتر نیست؟
اینم که دو تا پورت داره پس یعنی همون کلیده ولی شکلش تو این کاربرد فرق میکنه
ممنونم دوست عزیز
سلام
برا تعیین نقطه صفر هر محور باید ازین کلیدها استفاده کرد
استپ موتور ها در زمان قطع برق ممکنه با دست جابجا بشن و نقطه صفر رو از دست بدن
برای همین باید همیشه نقطه صفر رو به روش مکانیکی تعیین کرد
برای کالیبره کردن هم میزان حرکت از نقطه صفر رو باید تنظیم کنید که از محور ها خارج نشه یا اینکه کمتر از انتهای محور حرکت نکنه
پس این سویچ باید در انتهای راه استپر قرار بگیره؟که زمانی که استپر به انتهای محور خودش رسید این سویچ فشرده بشه درسته؟
خیلی ممنون
روی کلید اند استاپ 3 پین وجود داره ( GND - VCC - OUT ) البته روی برد هم که مدلش mks gen v 1.3 هست هم سه پین مادگی هست اما من نمیدونم ( GND - VCC - OUT ) کلید رو به کدوم پین ها وصل کنم ممنون میشم کمک کنید مرسی
فایل پیوست 2841فایل پیوست 2842
ورودی های روی برد رو مشخص کردم عکس سوییچ ها هم مشخصه مرسی
