اندازه گیری ظرفیت خازن توسط آردوینو

شما میتونید به راحتی اندازه ظرفیت حازن رو اندازه بگیرید برای اینکار این پست رو با ما دنبال کنید

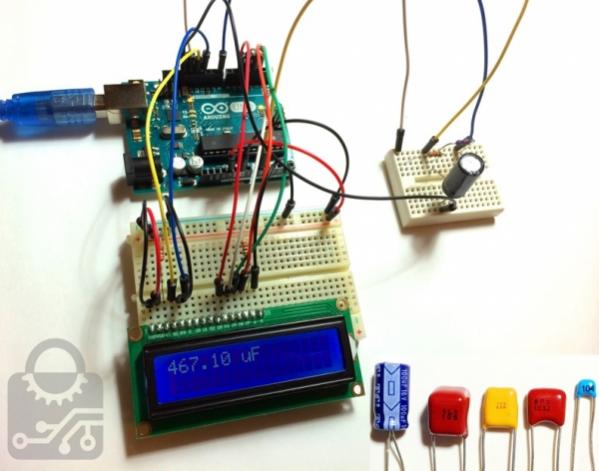

فایل پیوست 3632

در این پروژه ظرفیت خازن را از سه طریق اندازه گیری خواهید کرد. خازن ها در اندازه ها و فرم های مختلف با نوشته های متفاوتی بر روی آنها در دسترس هستند، که تشخیص ظرفیت آنها از طریق این مشخصات گاهی سخت می باشد. زمانی که مولتی متر برای اندازه گیری ظرفیت در اختیار ندارید، این پروژه بسیار مفید خواهد بود.

بعد از مشخص شدن ظرفیت خازن ها شما می توانید این مقادیر را روی آنها یادداشت کنید تا در موقع نیاز، سریع خازن مورد نظر خود را بیابید.

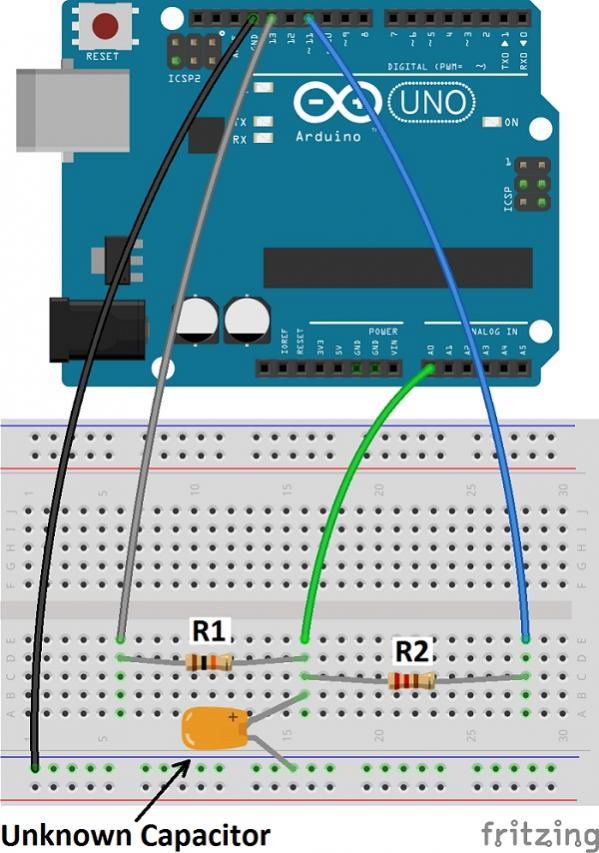

اندازه گیری ظرفیت خازن در رنج 1 میکرو تا 3900 میکرو فاراد:
فایل پیوست 3633

R1 = 10k ohms

R2 = 220 ohms

کد شماره 1 را بر روی برد خود آپلود کنید. برای نمایش مقادیر خازن خوانده شده توسط آردوینو از نمایشگر سریال استفاده شده است.



برای استفاده از نمایشگر LCD کد شماره 2 را روی برد خود آپلود کنید. در این برنامه پین 11 به LCD متصل می شود و به جای آن پین 8 برای اندازه گیری خازن استفاده می شود.



اندازه گیری:

اکنون شما می توانید خازن ها را اندازه گیری کنید. یک خازن مجهول را در مداری که در بالاتر گفته شده قرار دهید. توسط نمایشگر سریال مقادیر خوانده شده مربوط به خازن 470 میکرو فارادی را مشاهده می کنید

ادامه پست رو میتونید از لینک زیر دنبال کنید:rolleyes::rolleyes::rolleyes::rolleyes:
