راه اندازی رله 5 ولت توسط آردوینو
از کاربرد های آردوینو می توان به کنترل تجهیزات با توان (ولتاژ و جریان) بالا اشاره کرد.
اما در نگاه اول به یک مشکل بزرگ بر می خوریم! خروجی آردوینو 5 ولت است و دارای جریان بسیار ناچیزی است. همچنین خروجی آردوینو DC است و اگر بخواهیم یک وسیله ی AC را روشن کنیم به مشکل بر می خونیم.
راه حل مشکل ما در استفاده از رله هست:cool:
فایل پیوست 3635

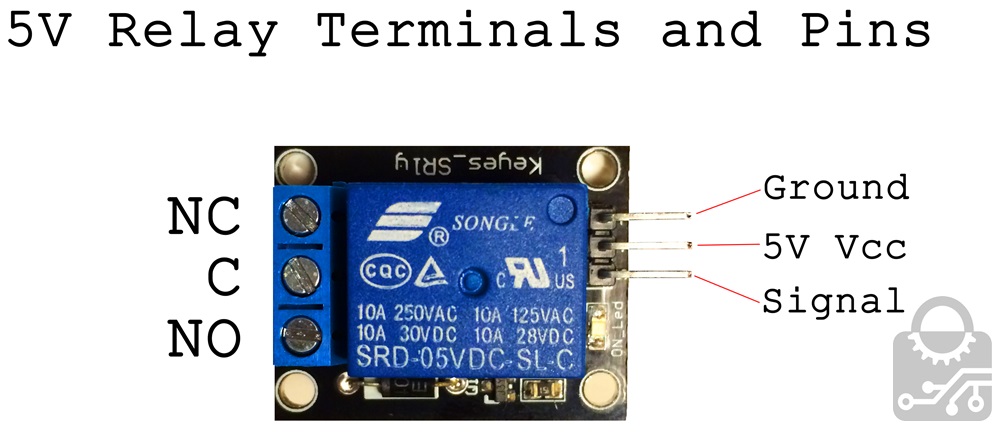

با توجه به عکس می بینیم که ورودی رله ی مورد نظر ما 3 کانکتور (زمین / 5 ولت / سیگنال) است. کانکتور زمین و 5 ولت همیشه متصل و دارای جریان است. اما پورت سیگنال توسط آردویینو مدیریت می شود و با گرفتن سیگنال از آردویینو رله را کنترل می کند.

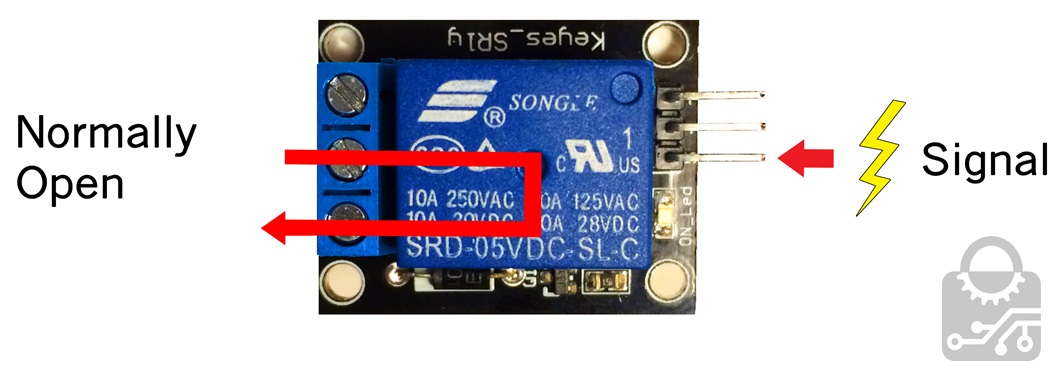

رله با دریافت سیگنال سوییچ کرده و مانند یک کلید عمل می کند.
فایل پیوست 3634
حال می توانیم با برنامه ریزی آردویینو مداری طراحی کنیم که یک لامپ 220 ولت(معمولی) توسط آردویینو کنترل بشود. به عکس زیر توجه کنید.
شما می توانید برای دیدن ادامه ی مطلب به لینک زیر مراجعه کنید. :) :) :) :)
