ارتباط Pro Mini با مبدل CP2102

سلام دوستان
تازه کار هستم و تو ارتباط دادن و پروگرام کردن Arduini Pro Mini با استفاده از ماژول مبدل USB ---> TTL (مدل CP2102-LD)مشکل داشتم. نصف روز وقت گذاشتم تا راه افتاد! گفتم با شما به اشتراک بزارم شاید به درد خورد:

فایل پیوست 2578

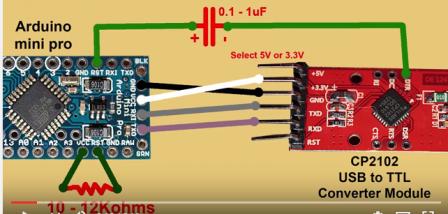

تو تصویر بالا که از یوتیوب گرفتم ارتباطات را نشون میده. البته ماژولش کمی فرق میکنه که مهم نیست. اصل مطلب اینجاست که تو ماژولی که من داشتم (CP2102-LD) پین DTR نداشت. تو سایت آفتاب هم گفته که بردهای آردینو نیاز به این پین ندارن! البته من هر کاری کردم بدون این پین کارم نشد. تا بالاخره یه خازن (1uF-50v) با یه سیم باریک به پایه 28 چیپ CP2102 لحیم کردم و مقاومت (10K) ریست را هم گذاشتم تا تونستم پروگرام کنم.

**جدید**
امروز دریافتم که بدون خازن هم میشه پروگرام کرد! و روش اینه که وقتی میخوایم برنامه را آپلود کنیم، منتظر میشیم تا برنامه کامپایل بشه و درست همون موقع دکمه ریست رو برد مینی پرو را یکبار فشار میدیم.

با آرزوی موفقیت

متشکر از شما
