نمایشگر رنگی tft - ماژول ال سی دی 2.2 اینچ با رابط spi

با عرض سلام و خسته نباشید
من ماژول نمایشگر رنگی TFT - ماژول ال سی دی 2.2 اینچ با رابط SPI رو خریداری کرده ام ولی متاسفانه موفق به راه اندازی آن نشده ام . من سعی کردم از چندین کتابخانه مختلف که از راه انداز ILI9341 استفاده می کنند امتحان کنم ولی باز موفق به راه اندازی نمایشگر نشده ام . تمامی پین ها و سایر موارد رو چندین بار چک کردم و مطابق راهنما انجام داده ام ولی باز کار نمی کنه و فقط نور سفید روشن میشه و میشه اون رو هم خاموش کرد. لطفا مرا راهنمایی کنید. آیا نمایشگر خراب یا سوخته است ؟ آیا برد آردوینو سوخته است؟
با تشکر

این هم از کتابخانه ها :
https://github.com/gmtii/ili9341-arduino
https://github.com/stanleyhuangyc/MultiLCD
2.2 inch TFT display | Bajdi.com
2.8'' TFT Touch Shield V2.0 - Wiki

الان ای سی آردوینو رو عوض کنم که اگر احتمالا مشکل از آی سی هست رفع بشه ولی باز هم ماژول کار نمی کنه و فقط رنگ سفید:(

سلام
از کدوم کد استفاده کردید؟

با سلام
از کد های مثال های ارائه شده توسط کتابخانه ها که در لینک موجود می باشد حتی نمونه کد سایت آفتاب رایانه رو هم چندین بار امتحان کردم ولی نشد.
مثلا در کد زیر از spi استفاده شده است ولی بعد از برنامه ریزی کردن آی سی فقط رنگ سفید led نمایش داده می شه. از کد readid() برای شناسایی دستگاه استفاده کردم که درست کار می کنه و sd card هم درست کار می کنه! . من در ضمینه برنامه نویسی مشکلی ندارم ولی در الکترونیک مبتدی هستم. لطفا مرا راهنمایی کنید
با تشکر
Seeed ILI9341 2.2 TFT+SD library
(Arduino: TFT)
D4 : RESET
D5 : CS
D6 : D/C
D7 : LED
D11 : MOSI
D12 : MISO
D13 : SCK

سلام
این ماژول فعلا موجود نیست انشااله دوباره به دستمون برسه تست می کنم بهتون می گم مشکل کارتون کجاست ولی امیدوارم تا اون موقع یکی از دوستانی که کار کرده با این شیلد بهتون جواب بده .

با سلام
من هم این ال سی دی رو خریداری کرده ام و دچار همین مشکل شده ام.
از این ال سی دی میخوام در یک پروژه با تعداد بالا استفاده کنم، اما هنوز موفق به درایو آن نشدم
لطفا راهنمایی نمایید.

با سلام
این ماژول فقط با ولتاژ 3.3 ولت کار می کنه ! منظورم فقط ولتاژ کاری ماژول نیست ، رابط SPI هم برای ارتباط باید سطح ولتاژ کاریش 3.3 ولت باشه. من خودم با آردوینو Pro Mini تست کردم و به راحتی جواب داد ولی یادتون باشه ولتاژ ورودی آردوینو پرو مینی باید 3.3V باشه ، اگر می خواین از بردهایی با ولتاژ کاری 5 ولت استفاده کنید باید حتما از Level Converter استفاده کنید برای پین های SPI !

فایل پیوست 1594

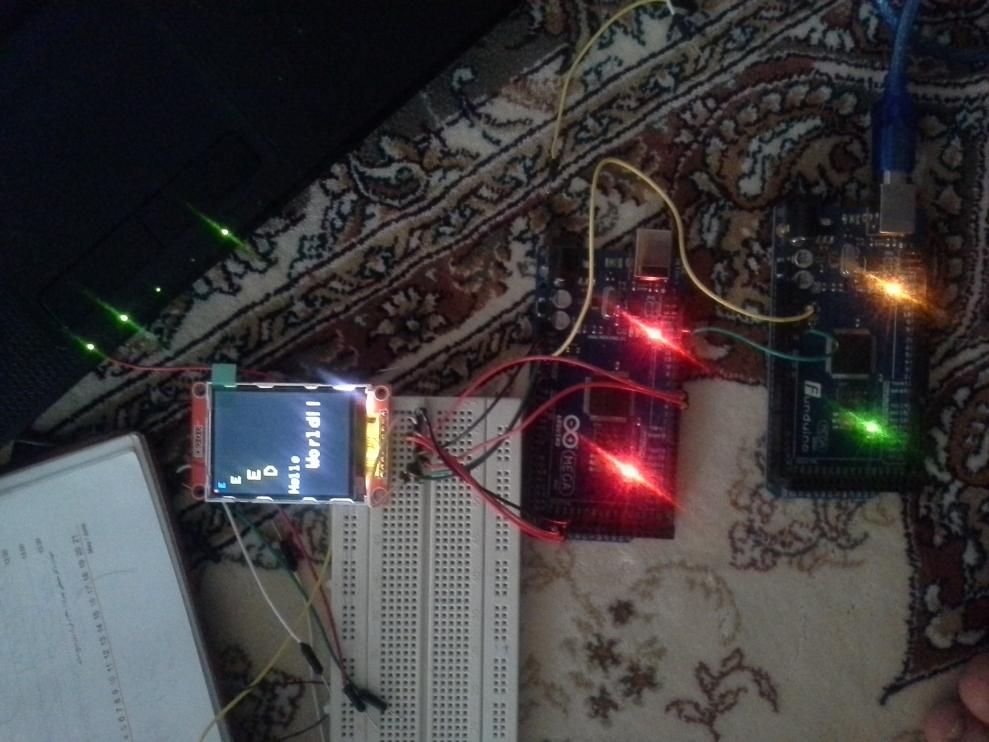

همونطور که در تصویر می بینید طبق صحبت دوستمون SPARK بنده تغذیه مگا2560 رو از طریق ولتاژ 3.3 یک آردوینو دیگه تأمین کردم. به این ترتیب کلاّ ولتاژ کاری آردوینو روی 3.3 تنظیم شده که به تبعش spi هم با همون ولتاژ کار خواهد کرد.
از طرفی اگه به هدرفایل مراجعه کنید می بینید که پایه ی cs به پایه PE3 یا همون پایه ی 5 آردوینو متصل شده. و پایه ی C/D به پایه ی PH3 یا همون پایه ی 6 آردوینو متصل هست.
برنامه ای که در حال تست در عکس هست برنامه text موجود در فایل نمونه از لینک زیر می باشد:
https://github.com/gmtii/ili9341-arduino
امیدوارم همه بتونن راحت راه بندازنش. البته پست قدیمی هست و شاید این نمونه ال سی دی دیگه نباشه .
یاعلی

راستی یادم رفت بگم همونطور که تو کتابخونه ای که ما استفاده کردیم اومده این کتابخونه مخصوص مگا2560 هست!

به نام خدا
زکات علم نشر آن است.

این کتابخونه با مثال هاش واسه نمونه 2.2 اینچی این بورد جواب میده:
