بسم الله لرحمن الرحیم

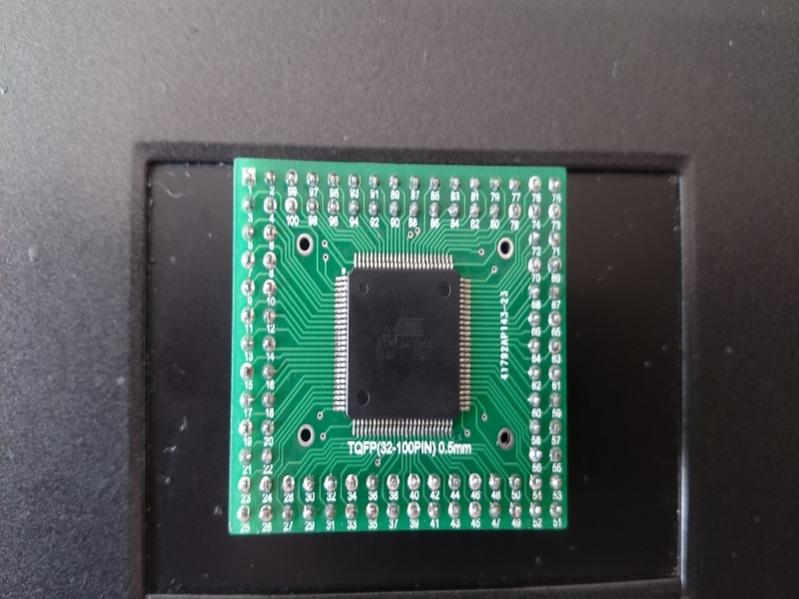

امروز تصمیم گرفتم دو عدد برد مگا بسازم . میکرو مگا 2560 خریدم و اونا را روی برد مبدل 100 پین هویه کردم. سپس بوت لدرarduino genuino or mega 2560 را روی این آی سی پروگرام کردم.
الان میخواهم یک برنامه ساده مثلا چشمک زدن ساده روی این برد از طریق سریال بریزم ولی جواب نمیده!!!!مبدل pl2303 هست و برای ریست هم مدار بستم. کسی با این مشکل برخورد کرده؟!!!
فایل پیوست 2018
بوت لودر موفقیت آمیز آپلود شد ؟
done bootloading داد ؟
اگر آره حالا باید مدار پروگرامینگ رو ببندید ؟
پروگرام از طریق سریال انجام میشه
شما به چه صورت مدار رو بستید ؟
سلام. بله بوت لدر ریخته شد ولی سریال برنامه می ریزم جواب نمیده !!!انگار بوت لدر درست نیست.
نمیدونم هنگم فعلا که بد حالم گرفته شد....
حتی برنامه چشمک زن ساده را بدون بوت لدر هم ریختم ولی انگار ای سی فقط پروگرام میشه ولی برنامه را اجرا نمیکنه....
مدارش سادس کریستال و خازن های 22 پیکوفاراد و اتصال AVCCو VCC ها به +5 و یه زمین هم به زمین و VRF هم با خازن به زمین متصل کردم...
بوت لدر هم تمام و کمال بدون هیچ خطایی ریخته شد روش ولی بعد خواستم سریال برنامه بهش بدم برنامه را نمی ریزه.... نمیدونم دردش کجاس ... یه احتمال دادم ولی دیگه دیره... چون هردو میکرو را زدم داغون کردم.
فکر میکنم مدار پروگرامر راب خواد.... نمیدونم
من با مبدل CH340 خواستم سریال پروگرام کنم که نشد.:confused:
نقل قول:
نوشته اصلی توسط tanha71
اینجا یه مشکل مشابه مشکل شما داشتن
ببینید میتونید حلش کنید ؟
چون با 328 تست کردم ولی با 2560 تا حالا همچین تستی نکردم
http://forum.arduino.cc/index.php?topic=380436.0
ببخشید دیر جواب دادم... مدتی نبودم و حال خوبی ندارم...
یکم این روز ها کم حوصله هستم. منم با 328 کلی تست کردم ولی مگا 2560 هم جواب داد ولی نمیدونم سریال چرا پروگرام قبول نمیکنه و حتی حالت عادی هم پروگرام میشه ولی برنامه اجرا نمیشه . فیوز بیت ها هم درست تنظیم کردم....
ممنونم ازتون مطالعه می کنم شاید کارم ایراد داره 100 ...
امیدوارم همیشه خوب و سرحال باشید .نقل قول:
نوشته اصلی توسط tanha71
بله مطالعه بفرمایید اگر کمکی ازمون بر اومد اطلاع بدید
ممنونم از لطف شما
با سلام نحوه پروگرام کردن astmega2560 رو کسی می تونه توصیح بده در واقع ریختن بوت لودر درون این آی سی به چه صورت می باشد.. با تشکر
نقل قول:
نوشته اصلی توسط turajarmin
این موضوع دیتای زیادی تو اینترنت داره
کافیه کلید واژه arduino burn bootloader atmega2560 رو سرچ کنید . نمونه ای از نتایج :
https://kevinfundarek.wordpress.com/...e-arduino-ide/
البته این در صورتیه که منظورت خود آی سی astmega2560 بوده باشه
