با عرض ادب خدمت تمامی اساتید
در مورد ساخت
ترازوی دیجیتال با دقت 1 گرم به همراه نمایش وزن با قابلیت وارد کردن وزن و قطع کردن وصل کردن رله در آن وزن ،
لطفا راهنمایی کنید که نوع ماژول و سنسور و همچنین نحوه راه اندازی به چه صورت هستش
با احترام
این که قصد داری عدد وارد کنی حتما یه کیپد لازم داری . انواع و اقسامش اینجاست .
جستجو - کی پد
برای قطع و وصل کردن هم رله رو میتونی اینجا انتخاب کنی :
جستجو - رله
برد کنترلیت هم از آردوینو uno استفاده کنی بهتر:
آردوینو Uno
میمونه lcd و لودسل.
در مورد لودسل باید چک کنی ببینی حداکثر وزنی که میخوای اندازه بگیری چند کیلو هست .
بر اساس اون و دقت 1 گرمی که میخوای لودسلت ور انتخاب کنی.
در مورد LCD باید چک بشه کدوم پینهات خالی میمونه و میتونی از چه پروتکلی استفاده کنی . و این که نمایشگرت تاچ باشه یا نه . چه ابعادی باشه .
ممنون و سپاس از راهنمایی شمانقل قول:
نوشته اصلی توسط magmagmary
1- در مورد لود سل حداکثر وزن 5 کیلوگرم هستش -به نظر شما کدوم لودسل و نحوه راه اندازیش چطوری استفاده بشه بهتر هستش ؟
2- در مورد lcd به نظر شما از شیلد LCD کاراکتری 1602 آردوینو استفاده کنم که کی پد هم داره ، میشه اون مقدار وزن رو کنترل کرد ؟
با احترام
سلام اون شیلد lcd که دکمه داره نحوه خوندن دکمه های از طریق مبدل آنالوگ به دیجیتال هست من کار کردم باهاش(بیسیک نه آردوینو)راحت هست.مشکل سخت افزاری نداشت.
سنسور لودسل 5 کیلویی هم این چون آنالوگ هست احتمالا مشکلی نداشته باشه برای نیاز شما
اینم هست
برای اینکه سیگنال کوچک خروجی سنسور لودسل بخونی به یکی ازینا احتاج داری:
ماژول مبدل آنالوگ به دیجیتال 24 بیتی دو کاناله HX711
ماژول مبدل آنالوگ به دیجیتال 24 بیتی دو کاناله HX711 - ماژول A2D صنعتی
پیرو hx711 این لینک توضیحات هم بخون

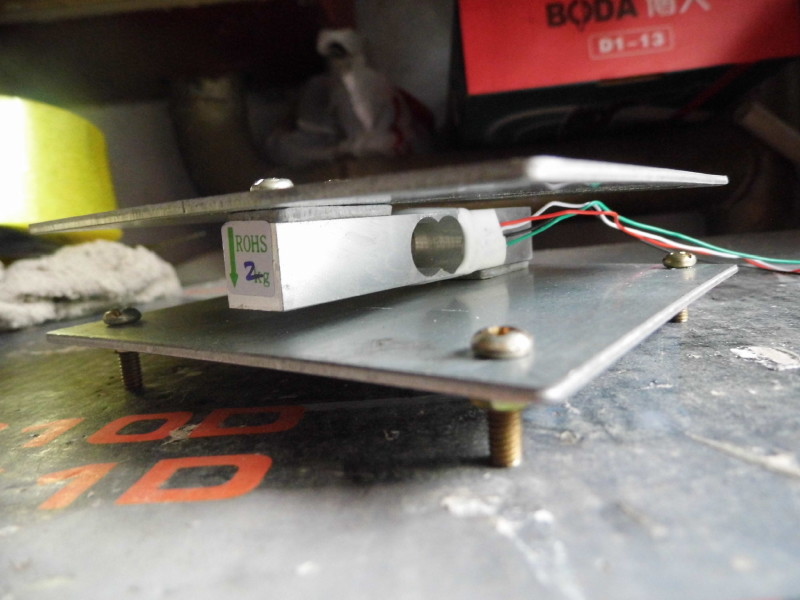

نحوه بستن سنسور
فایل پیوست 3213
و برای اندازه گیری از دو سورس زیر می تونی استفاده کنی:
Make your weighing scale hack using arduino and hx711
انتخاب شیلد کاراکتری انتخاب خوبیه چون هم خودش کیپد داره هم نمایشگر. فقط باید بتونی با میکروسئیچ ها چیزی که میخوای رو کد نویسی کنی.نقل قول:
نوشته اصلی توسط canopus
از این دو تا لود سل میتونی استفاده کنی :
سنسور وزن ( لودسل ) 5 کیلوگرمی YZC-161B
سنسور وزن ( لود سل ) تا 5 کیلوگرم
فقط یه نکته وجود داره این که خودم تا حالا 1 گرم تست نکردم با این دو تا.
از اونجایی که خروجی اینا در حد میلی ولته برای وصل کردن به آردوینو باید سر راهشون یه دونه از اینا بزاری :
ماژول مبدل آنالوگ به دیجیتال 24 بیتی دو کاناله HX711
یا
ماژول مبدل آنالوگ به دیجیتال 24 بیتی دو کاناله HX711 - ماژول A2D صنعتی
ممنوننقل قول:
نوشته اصلی توسط magmagmary
در مورد لودسل شما تا چه دقتی راه اندازی کردید . و اینکه در بخش توضیحات هر دو لودسل کلاس دقت درج نشده
با احترام
ممنوننقل قول:
نوشته اصلی توسط magmagmary
در مورد لودسل شما تا چه دقتی راه اندازی کردید . و اینکه در بخش توضیحات هر دو لودسل کلاس دقت درج نشده
با احترام
سلام
اقلام زیر از فروشگاه خرید شد
برد uno
شیلد مانیتور1602
مبدل انالوگ به دیجیتالhx711 صنعتی
مبدل تبدیل مانیتور1602 به i2c
ماژول 4 کاناله رله پنج ولت
فقط مونده لودسل که نمیدونم کدوم رو تهیه کنم
با احترام
nv مورد لودسل من با این دو نمونه کار نکردم که بهتون بگم دقیقا کدوم رو بخرید و دقتش تضمین شده هست یا نه .نقل قول:
نوشته اصلی توسط canopus
باید سرچ بیشتری بکنید در مورد این دو تا لود سل
مدل های کالاشون رو سرچ کنید .
