اتصال اردوینو به تلویزیون

فایل پیوست 1190

سلام

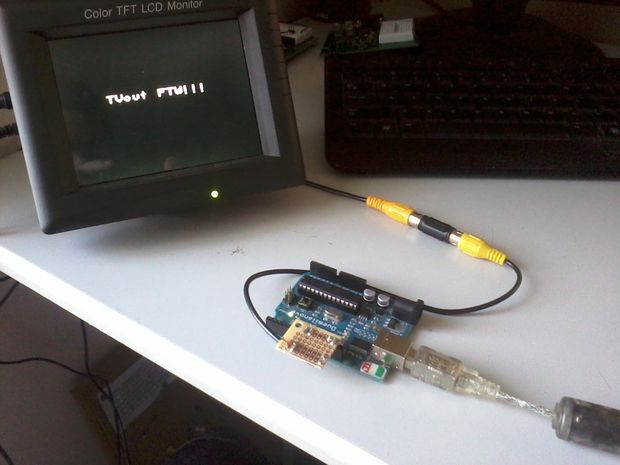

با این فایل کتابخونه ای و دوتا مقاومت میتونین برد اردوینو خودتونو با یک جک RCA که به اسم های composite و av شناخته میشه متصل کنید.

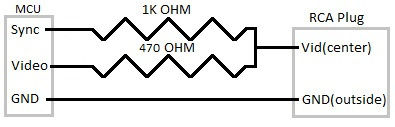

مقاوت 470 اهم به پین 7

مقاومت 1 کیلو اهم به پین 9

فایل پیوست 1189

سپس این دوتا رو به مغزی جک rca متصل و گراند (GND) جک رو به گراند اردوینو متصل کنید.

نمونه برنامه درون فایل موجود است.
حتی میتونین از اردوینو به عنوان یک کنسول بازی ساده استفاده کنید
این فایل کتابخونه ای در ورژن بتا قرار داره و در حال توسعه دادنه و قابلیت سازگاری با فرمت pal و ntsc رو داراست.

سلام ببخسید به چه پایه هایی از آردینو باید متصل کنیم؟
