استفاده از سنسور ldt0-028k به عنوان تشخیص برخورد
استفاده از سنسور LDT0-028K به عنوان تشخیص برخورد
به طور مثالی ازکاربرد این سنسور ؛ از این سنسور برای تشخیص برخورد قطره آب به سطح مقطع استفاده می کنم.
لینک تهیه سنسور LDT0-028Kمورد نظر
برای راه اندازی این سنسور لازم است که یک مقاومت 1 مگاه اهم با سنسور موازی کنید.
طبق دیتا شیت در شدید ترین حالت خمش این سنسور ولتاژی معادل 70 ولت ایجاد می کند اما در صورتیکه توسط مولتی متر ولتاژ موثر اندازه بگیریم حدودا 2.5 ول خواهد بود.
پالسهایی که این سنسور در اثرضربه ایجاد می کنه صرفا ولتاژ هست و قدرت جریان دهی نداره.در واقع آ سیبی به میکرو کنترلر نمی تونه بزنه.

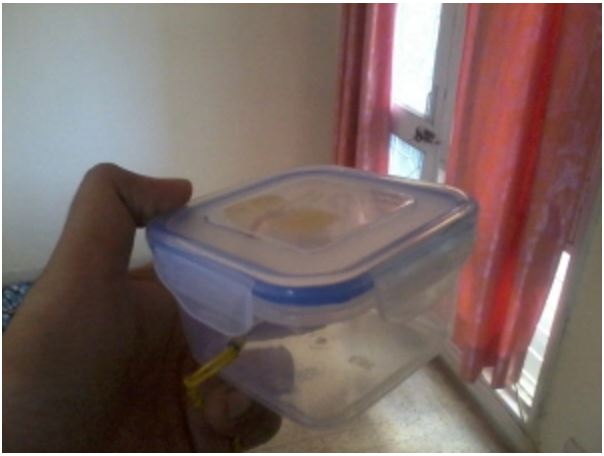

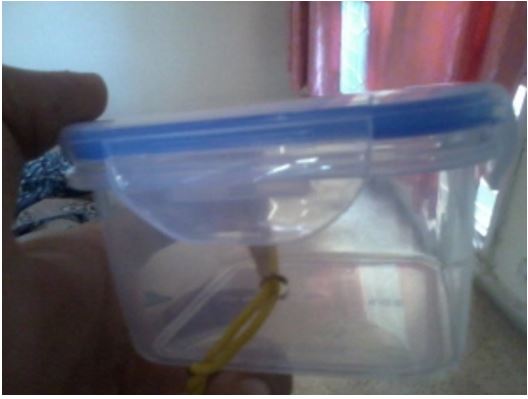

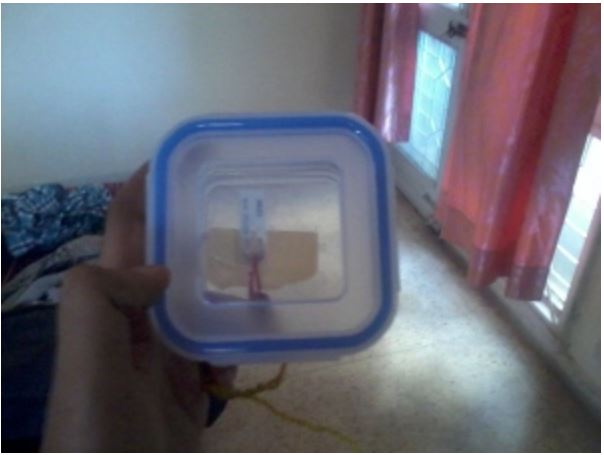

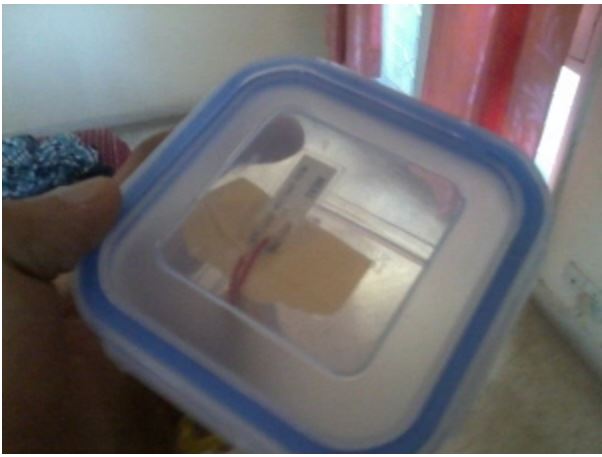

مشابه تصاویر زیر موقعیت سنسور رو نصب می کنیم:
فایل پیوست 2063
فایل پیوست 2064
فایل پیوست 2065
فایل پیوست 2066

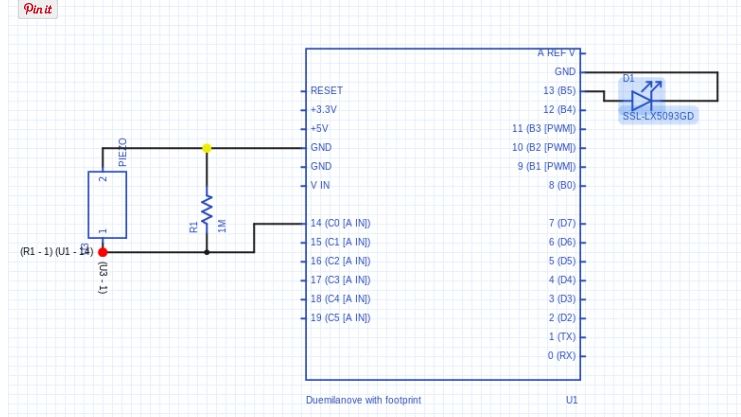

بنابراین طبق تصویر زیر مدار رو میبندیم:
فایل پیوست 2067
نقل قول:
کد PHP:
Arduino Code :
int sensorPin = A0;
int ledPin = 13;
int sensorValue = 0;
void setup() {
pinMode(ledPin, OUTPUT);
}
void loop() {
sensorValue = analogRead(sensorPin);
if (sensorValue >70){
digitalWrite(ledPin, HIGH);
}
else{
digitalWrite(ledPin, LOW);
}
}
