سنسور گاز پروپان - ایزوبوتان - تشخیص گاز ال پی جی mq-6

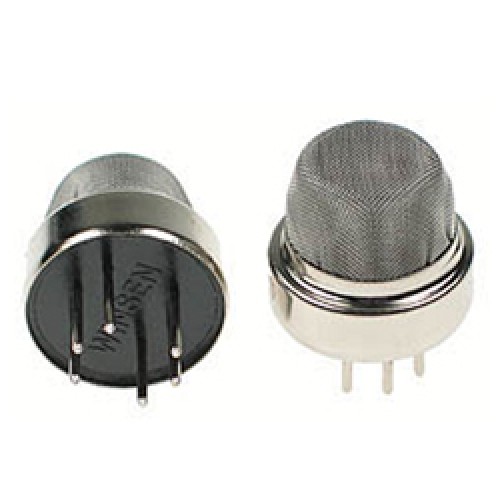

سنسور گاز MQ-6
سنسورهای گاز سری MQ از هیتر داخلی کوچک به همراه سنسور الکتروشیمیایی بهره می گیرند.داین سنسورها نسبت به طیف گسترده ای از گازها حساس اند. سنسور گاز MQ-6 ،سنسور حساس به گازهای پروپان، بوتان و LPG و بوده و همچنین نسبت به گاز طبیعی پاسخ می دهد.طول عمر زیاد و پاسخ گویی سریع از ویژگی های این سنسور است.از این سنسور می توان برای شناسایی گازهای قابل اشتعال مختلف استفاده کرد.این سنسور توانایی سنجش غلظت گاز در محدوده 200ppm تا 10000ppm را دارد. تغذیه این سنسور 5V و خرجی آن آنالوگ می باشد. این سنسور به راحتی با اتصال به ADC آردوینو قابل راه اندازی است.
فایل پیوست 543
کاربرد
تشخیص نشتی گاز
شناسایی گازهای قابل اشتعال در محیط های صنعتی
مثال

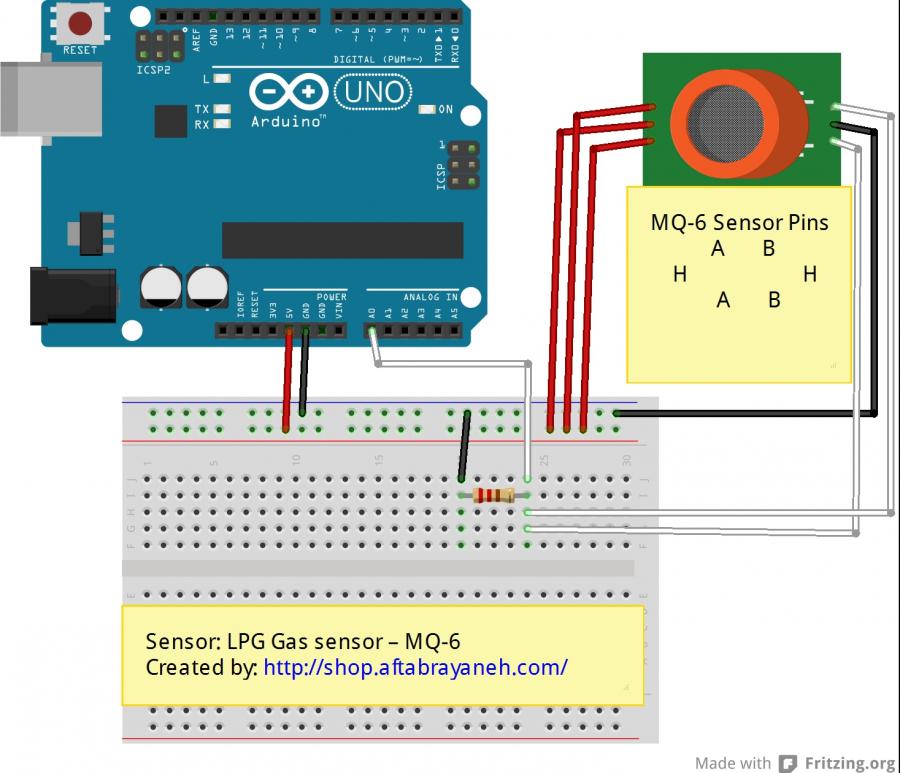

در مثال زیر مقدار اندازه گیری شده توسط سنسور MQ-6 متصل به آردوینو در Serial Monitor نمایش داده می شود.
فایل پیوست 544
کد:
///Arduino Sample Code
void setup()
{
Serial.begin(9600); //Set serial baud rate to 9600 bps
}
void loop()
{
int val;
val=analogRead(0);Read Gas value from analog 0
Serial.println(val,DEC);//Print the value to serial port
delay(100);
}
مرجع:
LPG Gas Sensor(MQ6) (SKU:SEN0131) - Robot Wiki
Arduino Playground - MQGasSensors
