ماژول بیسیم انتقال داده مینیاتوری با رابط سریال ttl و برد 1200 متر

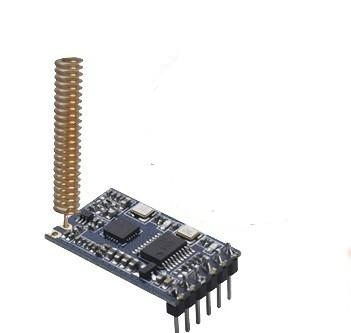

ماژول آر اف R-R012S
ماژول آر اف R-R012S دارای قدرت بالا در انتقال بیسیم دیتا بصورت یکپارچه در قالب بلوک های داده می باشد.در این ماژول از چیپ ها و قطعات صنعتی الکترونیکی استفاده شده است بطوری که موجب می شود در مقابل اختلالات مقاوم و پایدار باشد.توان خروجی این ماژول 100mW است و می تواند برای برای کاهش نویز در انتقال داده ، چندین کانال و باند مختلف و هچنین ID شبکه در اختیار کاربر قرار دهد. کاربران می توانند بصورت نرم افزاری در پورت سریال و پارامترهای مرتبط با RF تغییر ایجاد کنند.این ماژول به راحتی با استفاده از آردوینو قابل راه اندازی می باشد.
فایل پیوست 647
ویژگی ها
حداکثر توان خروجی: 100mW
برد انتقال 1200m
دارای قابلیت انتخاب باند: 433 MHz 470 /868 / 915 MHz
دارای 40 کانال انتخابی
استفاده از 4 byte برای پیکربندی ID شبکه
قابلیت انتخاب نرخ داده های انتقالی (0.123-256kbps)
مد مدولاسیون: GFSK
دارای آنتن با قابلیت تطبیق اتوماتیک و سوئیچ کنترل دو جهته
دارای تنظیمات متنوع برای پارامترهای پورت سریال
حساسیت -120dBm
ولتاژ کاری: 3.3 ~5.5V
سازگاری با آردوینو
کاربردها
ریموت بیسیم تلمتری
ریموت برای خواندن اطلاعات از راه دور
سیستم های امنیتی
کنترل صنعتی
ثبت دیتا شخصی
مونیتورینگ در سلامت و پزشکی
سیستم های دسترسی
کنترل روبوت ها
مثال

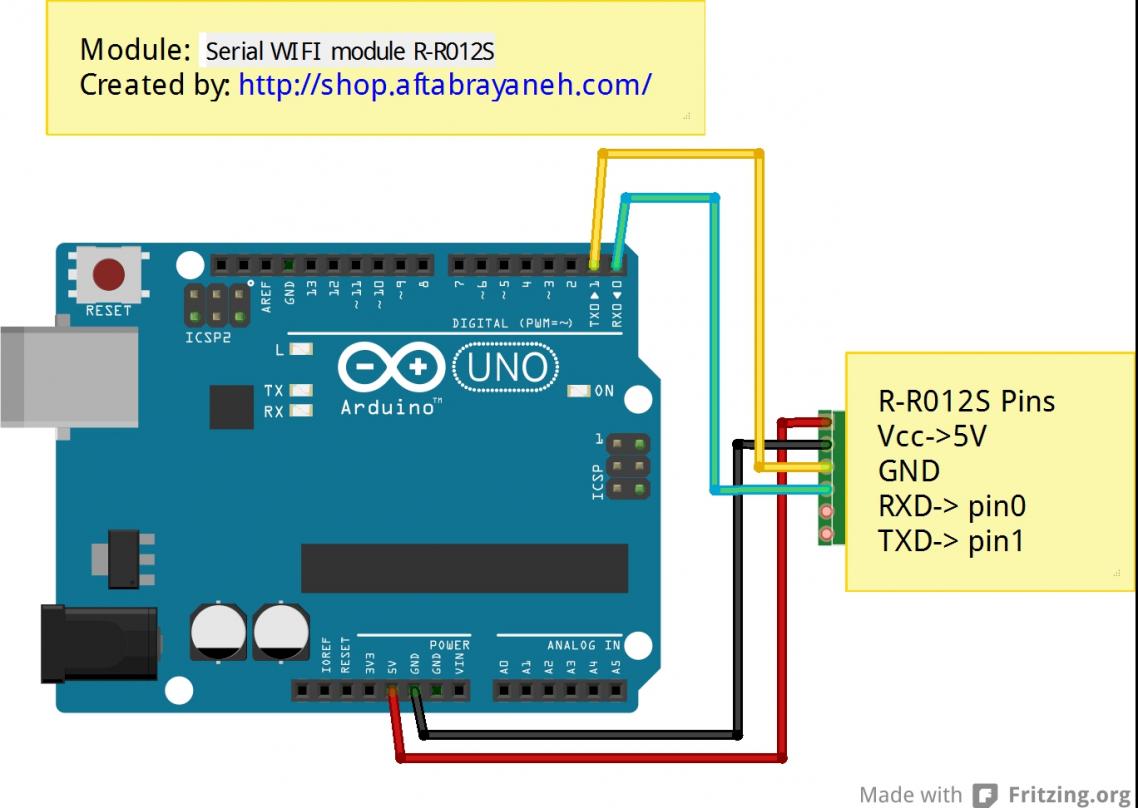

مثال زیر ارتباط دو ماژول R-R012S متصل به کامپیوتر و آردوینور را نشان می دهد.
فایل پیوست 648
کد:
int counter =0;
void setup() {
Serial.begin(9600);
delay(50);
}
void loop() {
counter++;
Serial.print("Aftabrayaneh: ");
Serial.println(counter);
delay(500); // wait half a sec
}
مرجع:
RF module(Serial Port)1.2km--R-R012SA - RF/WIFI module - China -
