ماژول بیسیم زیگبی cc2530

ZigBee نمونه ای از یک پروتکل High Level ارتباطی مناسب برای ایجاد شبکه های خصوصى است که بین کمپانیهای معتبر ارائه کننده خدمات برد کوتاه با هزینه کم می باشد، این پروتکل از فرستنده و گیرنده های دیجیتال کم مصرف مبتنی بر استاندارد IEEE 802.15 برای شبکه های شخصی بیسیم با نرخ ارسال داده پایین استفاده می کنند. ZigBee به منظور تعریف یک تکنولوژی ساده تر و ارزانتر از بلوتوث برای شبکه های شخصی بیسیم بوجود آمده است. به کمک ZigBee می توان بیش از ۶۴۰۰۰ وسیله را بطور بیسیم از طریق شبکه به هم وصل نمود. ZigBee بسیار کم هزینه، کم قدرت و دارای شبکه های بی سیم با مش استاندارد است. شبکه های مش، قابلیت اطمینان بالا و محدوده گسترده تری را فراهم میکنند. این فناوری به طور گسترده ای در کنترل بی سیم و برنامه های کاربردی نظارت مستقر شده است. قدرت کم هنگام استفاده این امکان را می دهد تا کارکرد طولانی با باتری های کوچک تر میسر باشد.

فایل پیوست 821

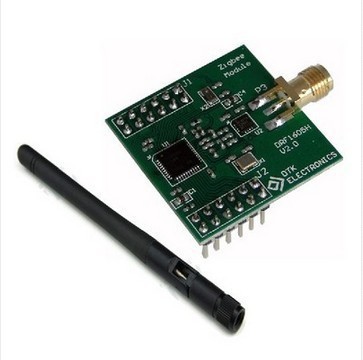

این ماژول سریال وایرلس برای ساده سازی پروتکل زیگبی، بدون شبکه، یک ارتباط نقطه به نقطه ساده و چند نقطه ای است. از انجا که شبکه ای وجود ندارد این محصول مناسب برای منبع تغذیه با قطعی مکرر برق است همچنین این ماژول در تغییر مکان سریع ماژول صرف نظر از مکانی که ماژول تغییر می کند درصورتیکه که پارامترها بدرستی تنظیم شده باشند قادر به برقراری ارتباط می باشد. این ماژول با بردهای آردینو سازگاری کامل دارد.

فایل پیوست 820

ویژگی ها
ولتاژ ورودی: استاندارد DC3.3V و در محدوده 2.6V تا 3.6V
Serial rate : پیشفرض (38400bps) قابل تنظیم بر روی 9600bps ، 19200bps ،38400bps، 57600bps ، 115200bps
فرکانس وایرلس: (2.4G (240MHz و قابل تقییر بر روی 2405MHz تا 2480MHz با طول گام 5MHz
پروتکل وایرلس: Zigbee2007
برد ارسال: در فضای باز 1600m
جریان کاری: ارسال : متوسط 80mA و ماکزیمم 120mA ، دریافت: ماکزیمم 45mA و حالت استندبای: ماکزیمم 40mA
حساسیت دریافت: -110dBm
چیپ: CC2530F256,256KFLASH
پیکربندی پوینت: قابلیت پیکربندی همانند تطبیق کننده، router
ارتباط: (UART 3.3V (TX & RX
دارای RS485 داخلی جهت کنترل ،چیپ RS485 می تواند مستقیما راه اندازی کند. و می تواند مستقیما چیپ RS232 و چیپ USB به RS232 را راه اندازی کند.

منبع:
DRF1605H Zigbee Module 1.6km Transfer CC2530 Wireless Module UART to Zigbee
زیگ بی - ویکی پدیا، دانشنامهٔ آزاد
جهت سفارش این کالا، به این بخش در فروشگاه آفتاب رایانه مراجعه نمایید.

سلام . اگه میشه راهنمای راه اندازی اون بزارید.
