تغییر محدوده ولتاژ "نمایشگر ولتاژ باتری دارای 5 led مناسب برای باتری های 12V"
همون طور که در توضیحات این نمایشگر اومده، این نمایشگر باتری، برای کار با باتری های 12 ولت هست.
برای استفاده از این نمایشگر با باتری های لیتیوم تک سل نیاز هست تا تغییراتی رو در مقاومت های روی برد بدید تا در محدوده 4.2 ولت بتونه کار کنه.

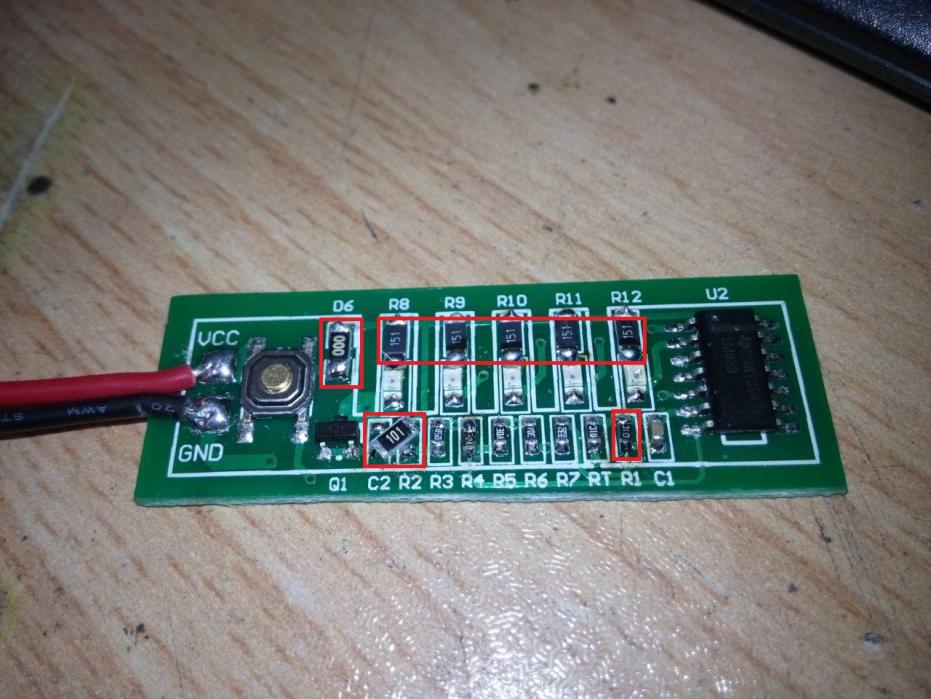

مقاومت های R8-R12 ( 150 اهم ) برای افزایش روشنایی ledها توی ولتاژ پایین هست.
دیود رو باید اتصال کوتاه کنید تا افت ولتاژی روی دیود نداشته باشیم.
بجای مقاومت R1 یک مقاومت 10K و بجای مقاومت R2 یه مقاومت 100 اهم.
