ماژول cc3000 وای فای با رابط SPI
این ماژول بر مبنای چیپ cc3000 طراحی و ساخته شده است. با استفاده از این ماژول می توان در تمام پروژها از امکان اتصال به اینترنت هم برخوردار شد. برای مثال میتوان داده سنسور دمایی را که در خانه نصب شده در IP مخصوصی لاگ کرد و در سراسر نقاط دنیا به دمای هوای خانه تسلط داشت. ارتباط این ماژول با میکرو از نوع SPIاست لذا می توان نرخ انتقال داده را تغییر داد. همچنین برای افزایش برد وایفای می توان از یک آنتن خارجی استفاده نمود.
از جمله قابلیت های این ماژول این است که می توان با نرم افزار Smart Config و اتصال گوشی به یک access point تنظیمات وایفای ماژول را تغییر داد.
از بین پین های چیپ cc3000 تعداد 9 پین به نام های GND, Vcc, 3.3V, MOSI, MISO, CS, INT, SCK, EN بیرون کشیده شده اند.
خصوصیات:
ولتاژ کاری: 3.3V - 12V
پروتکل ارتباطی: SPI (فرکانس 16 مگا هرتز)
توان عملیاتی(Throughput) : حدود 4Mbps
IEEE 802.11 b/g
WEP, WPA/WPA2 (AES and TKIP - Personal) Security Modes
FCC, IC, CE, and TELEC Certified
آنتن WIMAX از پیش طراحی شده روی برد
قابلیت اتصال آنتن خارجی
راه اندزای:

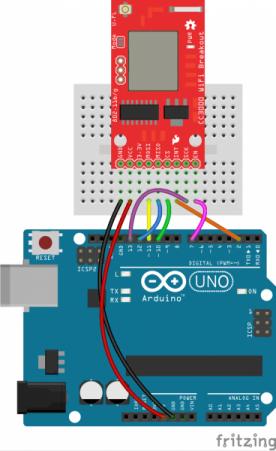

برای راه اندازی این ماژول می توانید از این کتابخانه استفاده کنید. برای سیم بندی مناسب برای اتصال به آردوینو مطابق تصویر زیر پیش بروید:

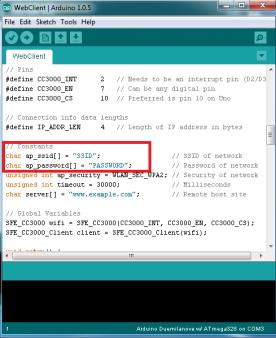

برای تست اولیه از کتابخانه دانلود شده مثال webclient را انتخاب کنید. در اسکچ باز شده برای متصل شدن به access point لازم است نام و پسورد آن را در قسمت علامت گذاری شده در عکس وارد کنید.

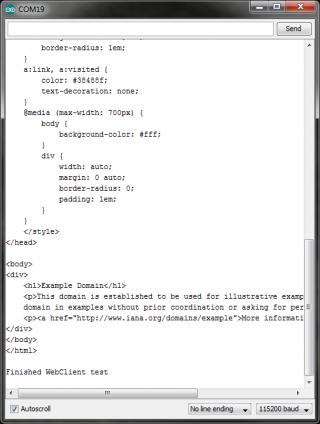

کد را آپلود کرده ، کنسول آردوینو را باز کنید. با توجه به baud rate انتخابی کد در کنسول میزان baud rate را به 115200 تغییر دهید. مدتی صبر کنید تا ماژول به access point وصل شود ، در صورتی که در کنسول کد HTML مشاهده کردید عملیات تست قطعه پایان پذیرفته است.
