ماژول nRF24L01+ (مرجع تستهای عملیاتی و فرمولهای مخابراتی، تنظیمات ماژول طبق کاتالوگ)

سلام به همه دوستان،
قصد از زدن چنین تاپیکی روشن شدن اعداد و ارقام بیان شده برای توان عملیاتی ماژول nRF24L01+ میباشد. در همه سایتهای فروشگاهی شما با اعداد مختلفی در مورد برد این ماژول از چند متر تا 1800متر روبرو میشوید.
امیدوارم با تجربه و دانش دوستان شفاف سازی در این زمینه صورت بگیرد.
نکته 1: قابل اشاره محاسبه تضعیف سیگنال مخابراتی در فضای آزاد میباشد. شما به راحتی در لینک زیر
Calculations & Conversions: RF Linx
میتوانید در بخش FREE Space Loss این مقدار را محاسبه کنید.



(به مرور زمان این تاپیک تکمیل خواهد شد. دوستان نیز در تکمیل آن یاری کنند)

امروز 2تا تست با دستگاه اسپکتروم انالایزر شرکت براتون میزارم تا تفاوت ماژولهای مختلف در توان خروجی را ببینید:

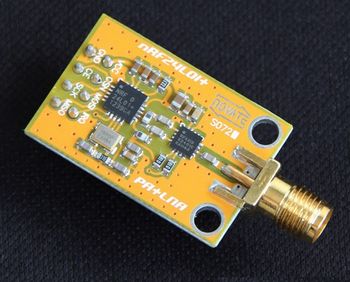

1- ماژول ماژول فرستنده گیرنده nRF24L01 + PA + LNA با برد 1800 متر

فایل پیوست 1338

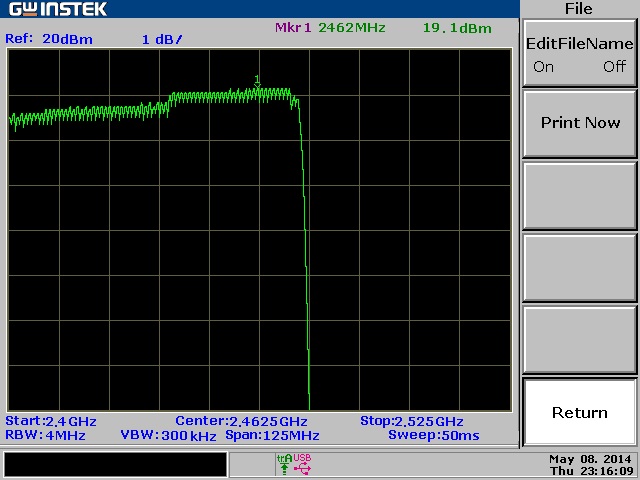

که توان خروجی ماکزیمم آن برابر 19.1 dbm میباشد:
فایل پیوست 1339

2- ماژول
ماژول NRF24L01+PA+LNA - فرستنده و گيرنده راديويي با برد 1 کیلومتر

فایل پیوست 1341

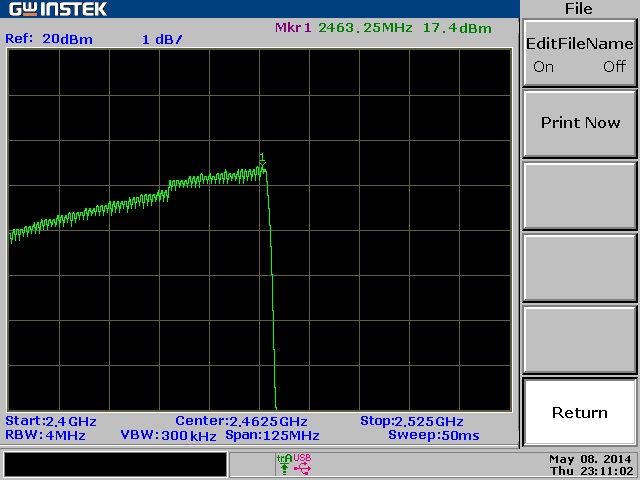

که توان خروجی ماکزیمم آن برابر با 17.4 dbm میباشد.

همانطور که مشاهده میکنید ماژول شماره 1 عملکردی بهتری دارد. و در حدود 2dbm توان بیشتری را ایجاد میکند. پس در عمل برد ماژول شماره 1 نیز میتواند بیشتر باشد.

سلام
خوب در این صورت این اعداد که برای برد ذکر شده اشتباه نیست؟ حتی اگه 3 دسی بل هم اختلاف داشتن مسافت هم انرژی شدن باید حدود1.4 برابر می شد نه 1.8 برابر ، مگر اینکه این اختلاف رو به توانایی گیرنده نسبت بدیم که شما کلا بی خیال شدین..
متشکر از این عمل زیباتون در نشر علم...

نقل قول:

---

نوشته اصلی توسط litron

سلام
خوب در این صورت این اعداد که برای برد ذکر شده اشتباه نیست؟ حتی اگه 3 دسی بل هم اختلاف داشتن مسافت هم انرژی شدن باید حدود1.4 برابر می شد نه 1.8 برابر ، مگر اینکه این اختلاف رو به توانایی گیرنده نسبت بدیم که شما کلا بی خیال شدین..
متشکر از این عمل زیباتون در نشر علم...

---

به نظر بنده هم این مسافتی که نوشتن در شرایط کاملا ایده آل هست. برای ماژول شماره 1 توان ایده آل خروجی با توجه چیپ تقویت کننده RFX2401C که از شرکت آمریکایی RFAXIS هست باید برابر 22dbm باشه که اگه طبق اون و طبق گین آنتن 0db و حساسیت گیرندگی nRF24L01P بعد از LNA همون RFX2401C حساب کنیم به همون برد 1800متر در فضای آزاد میرسیم. و برای ماژول 2 هم که از چیپ تقویت کننده تایوانی MCP01 با توان ماکزیمم 19dbm میباشد همان محاسبات را انجام دهیم به حدود همون 1000متر میرسیم.
باید دقت کنید که اعدادی که سایتها ذکر میکنند با یک فرمول مخابراتی که در پست اول گفتم محاسبه شده است و برای فضای آزاد و شرایط نرمال هوایی میباشد (افت هوا).
در عمل نتایج کاملا به محیط تست بستگی دارد. البته بنده در محیط تهران و شهری از ماژول اول حدود 400متر و از دومی حدود 250متر تونستم برد بگیرم که 100% تست محیط خودم هست و در جای دیگر ممکن هسه بهتر یا بدتر شود. جنس و نوع آنتن هم مهم است.
نکته مهم دیگر آنکه تغذیه مدار ثابت بر روی 3.3ولت بر روی پینهای ماژول درنظر گرفتم زیرا با کم شدن ولتاژ توان خروجی افت میکند و اگر ولتاژ را تا حد 3.6ولت بالا ببرید توان خروجی هم به مراتب بیشتر میشود.

سلام خسته نباشید من کتابخانه RF24 از سایت Github.Com زدم تو نرم افزار اردینیو. میخاستم یه راهنمایی کنی من برنامه تست Hello World که برای راه اندازی با همون کتابخانه که زدم با دو ماژول NRF24L01P دو چیپ ،اصلی، نروژی بدون انتن خوب کار میکنه ولی تو قسمت فرستنده ماژول NRF24L01+PA+LNA انتن دار جای یکی از اینماژول NRF24L01P دو چیپ ،اصلی، نروژی بدون انتن میذارم برنامه کار نمیکنه بعد دوباره هیمن ماژول انتن دارتو قسمت گیرنده میذارم برنامه کار میکنه ایا برای ماژول NRF24L01+PA+LNA انتن دار باید کتابخانه جدا بزنم ؟ ایا کار کرد ماژول nrf2401 با Nrf2401+ که از سایت افتاب رایانه تهیه کردم فرق داره؟

ماژول NRF24L01+PA+LNA - فرستنده و گيرنده راديويي با برد 1 کیلومتر این همون ماژول انتن دار

ماژول NRF24L01P دو چیپ ،اصلی، نروژی با برد 1000 متر و این هم ماژول بدون انتن دار



این کد فرستنده هست

کد:

---


#include <SPI.h>
#include <nRF24L01.h>
#include <RF24.h>

RF24 radio(7, 8);

const byte rxAddr[6] = "00001";

void setup()
{
  radio.begin();
  radio.setRetries(15, 15);
  radio.openWritingPipe(rxAddr);

  radio.stopListening();
}

void loop()
{
  const char text[] = "Hello World";
  radio.write(&text, sizeof(text));

  delay(1000);
}

---

اینم کد گیرنده

کد:

---


#include <SPI.h>
#include <nRF24L01.h>
#include <RF24.h>

RF24 radio(7, 8);

const byte rxAddr[6] = "00001";

void setup()
{
  while (!Serial);
  Serial.begin(9600);

  radio.begin();
  radio.openReadingPipe(0, rxAddr);

  radio.startListening();
}

void loop()
{
  if (radio.available())
  {
    char text[32] = {0};
    radio.read(&text, sizeof(text));

    Serial.println(text);
  }
}

---
