کسی میتونه اسم این قطعات داخل کیت آردوینو رو بهم بگه؟

سلام دوستان
من یک استارتر کیت آردوینو خریدم
یه سری قطعات داخلش داره، که نمیدونم چی هستند. عکسش رو گرفتم میگذارم اینجا. شاید شما دوستان بتونید کمکم کنید.
متاسفانه دفترچه چیزی هم داخلش نداره که اینهارو توضیح داده باشه

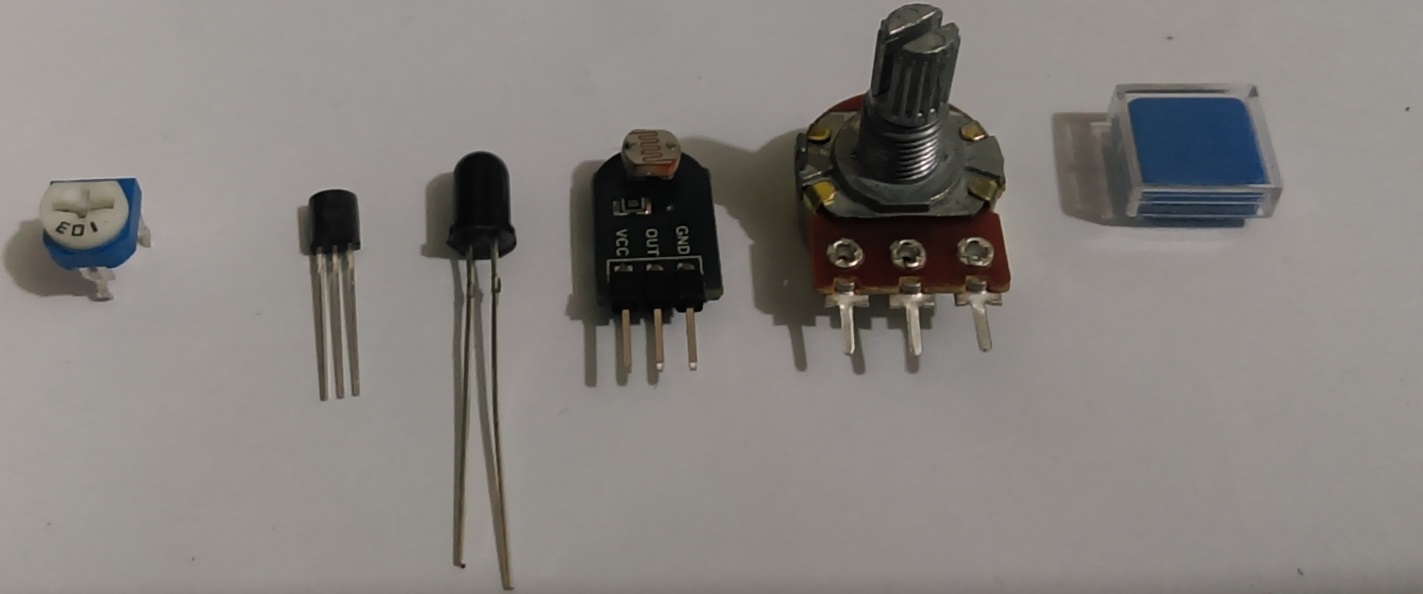

فایل پیوست 1642
پیشاپیش ازتون ممنونم:)

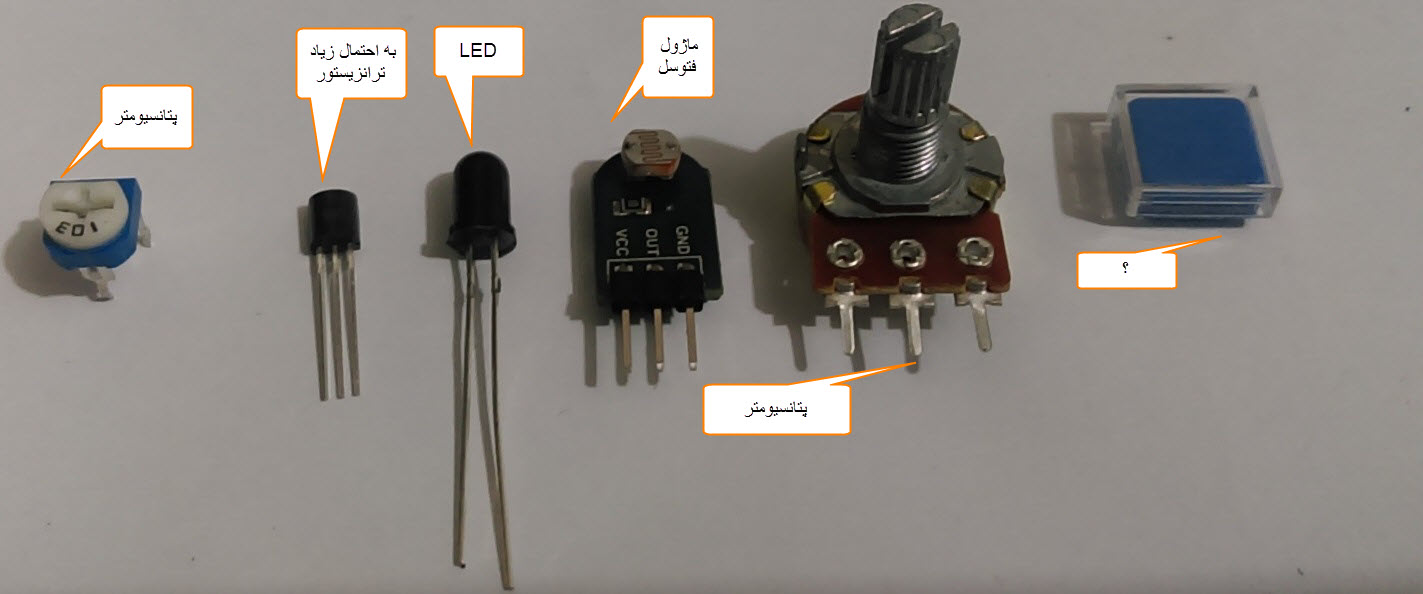

فایل پیوست 1643

ایناس

نقل قول:

---

نوشته اصلی توسط magmagmary

فایل پیوست 1643

ایناس

---

خیلی لطف کردی دوست عزیز، اون آبیه هم فکر کنم دکمه باشه.
مطمئن نیستم.
در مورد انها بیشتر سرچ میکنم که بتونم مثال براشون پیدا کنم.
مرسی

جسارت نشه اون led نیست گیرنده مادون قرمز است
ترانزیستور رو هم برگردون تا شمارش مشخص بشه

سلام
به ترتیب از راست به چپ:
1- نمی دانم.(لطفا یک تصویر دقیق تر قرار دهید)
2- یک مقاومت متغیر به نام ولوم(Volume) که اگر روی آن نوشته شده بود B10K یعنی مفدار حداکثر آن 10 کیلواهم است.
3- ماژول مقاومت متغیر با نور که با نام هایی مثل فتوسل و LDR هم شناخته می شود.
4- حسگر گیرنده مادون قرمز.
5- از روی اعداد و حروف درج شده روی آن می توان نوع این قطعه را تایین کرد.
6- یک مقاومت متغیر(پتانسیومتر) که مقدار آن 10 کیلو اهم است.
به دلیل اینکه روی این پتانسیومتر عدد 103 نوشته شده است.
2 عدد اول را می نویسیم و به تعداد عدد سوم صفر می گذاریم که می شود 10000 اهم که معادل 10 کیلواهم است.

برای آشنایی با قطعات الکترونیکی می توانید از این کتاب استفاده نمایید:
نام کتاب: دایرة المعارف قطعات الکترونیک
نویسنده: مهندس حسین قلی پور
انتشارات: فرهنگ متین

نقل قول:

---

نوشته اصلی توسط solxsado

جسارت نشه اون led نیست گیرنده مادون قرمز است
ترانزیستور رو هم برگردون تا شمارش مشخص بشه

---

ممنون لطف کردی
شماره ای که روی ترانزیستور نوشته اینه :s8550 , d331

نقل قول:

---

نوشته اصلی توسط open source

سلام
به ترتیب از راست به چپ:
1- نمی دانم.(لطفا یک تصویر دقیق تر قرار دهید)
2- یک مقاومت متغیر به نام ولوم(Volume) که اگر روی آن نوشته شده بود B10K یعنی مفدار حداکثر آن 10 کیلواهم است.
3- ماژول مقاومت متغیر با نور که با نام هایی مثل فتوسل و LDR هم شناخته می شود.
4- حسگر گیرنده مادون قرمز.
5- از روی اعداد و حروف درج شده روی آن می توان نوع این قطعه را تایین کرد.
6- یک مقاومت متغیر(پتانسیومتر) که مقدار آن 10 کیلو اهم است.
به دلیل اینکه روی این پتانسیومتر عدد 103 نوشته شده است.
2 عدد اول را می نویسیم و به تعداد عدد سوم صفر می گذاریم که می شود 10000 اهم که معادل 10 کیلواهم است.

برای آشنایی با قطعات الکترونیکی می توانید از این کتاب استفاده نمایید:
نام کتاب: دایرة المعارف قطعات الکترونیک
نویسنده: مهندس حسین قلی پور
انتشارات: فرهنگ متین

---

مرسی که وقت گذاشتی دوست عزیز
1. فکر کنم این قطعه، روکش دکمه است. فقط میشه فشارش داد. حتی پین هم نداره! پس ربطی به ندار نداره.
2. بله روش نوشته B10k
5. روش نوشته که :s8550 , d331
بیشتر سرچ میکنم.

مرسی بابت معرفی کتاب. به نظر میاد کتاب جالب و ضروری باشه

نقل قول:

---

نوشته اصلی توسط solxsado

جسارت نشه اون led نیست گیرنده مادون قرمز است
ترانزیستور رو هم برگردون تا شمارش مشخص بشه

---

یه مدل led زدن که دقیقا همین شکلیه
پرتو نورش مثل لیزر خطیه
من فکر کردم ازاوناس ( البته تعجب کردم داستان چیه و از کجا پیداش کردن)
مچکرم

نقل قول:

---

نوشته اصلی توسط magmagmary

یه مدل led زدن که دقیقا همین شکلیه
پرتو نورش مثل لیزر خطیه
من فکر کردم ازاوناس ( البته تعجب کردم داستان چیه و از کجا پیداش کردن)
مچکرم

---

در صورت امکان در مورد آن led که نام بردید و پرتوی نور خطی دارد بیشتر توضیح ارائه نمایید.

نقل قول:

---

نوشته اصلی توسط open source

در صورت امکان در مورد آن led که نام بردید و پرتوی نور خطی دارد بیشتر توضیح ارائه نمایید.

---

بلی
کمپانی اسپارک فان روی یه طرحی کار کرده که یهled ساخته که با طول موج نورهای مرئی میتونه پرتاب لیزر داشته باشه.
وات این ال ای دی ها پایینه صرفا برای هشدار دهی در حد یک فاصله 20 متری ساپرت می کنه
البته نمیدونم تجاری شده یا نه
