آموزش برنامه نویسی میکرو ها با آردینو

با سلام
چندی پیش در بررسی برد های آردینو به این نتیجه رسیدم که برد های آردینو نسبت به میکرو کنترل ها از لحاظ برنامه نویسی و ... برتری دارن چون همه چیزش تقریبا اتوماتیکه
اما اینجا یه سوال پیش میاد که بعد از اینکه مدار طراجی و تست شد چجوری میشه برنامه آردینو رو به میکرو ارسال کرد و به جای آردینو از میکرو استفاده کرد آخه برد های آردینو بیشتر چنبه آموزشی داره
البته من سراغ سایت اصلی رفتم به این قسمتش Arduino Standalone که رفتم دیدم یه کم ناجور توضیح دادن و وسایل رو نتونستم پید کنم اگه ممکنه در این تایپیک این آموزش مفید رو ارایه بدین

شما هر وقت خواستی پروژه تو نهایی کنی می تونی یک ATmega328p به همراه بوت لودر بگیری و بعد روی بردی که خودت طرحی کردی نصب کنی.
حالا هر میکرو دیگه هم که باشه بوت لودر داره.

نقل قول:

---

نوشته اصلی توسط solxsado

شما هر وقت خواستی پروژه تو نهایی کنی می تونی یک ATmega328p به همراه بوت لودر بگیری و بعد روی بردی که خودت طرحی کردی نصب کنی.
حالا هر میکرو دیگه هم که باشه بوت لودر داره.

---

مهندس ممنون از راهنماییتون

خب چجوری ؟

من روش کارشو میخواستم

ممنون میشم

با یک پروگرامر SPI مثل USBasp فیوز بیت ها رو تنظیم و بعد بوت لودر رو روی میکرو آپلود می کنی.

نقل قول:

---

نوشته اصلی توسط solxsado

با یک پروگرامر SPI مثل USBasp فیوز بیت ها رو تنظیم و بعد بوت لودر رو روی میکرو آپلود می کنی.

---

انیشتن میگه زمانی فیزیک رو خوب یاد گرفتی که بتونی برا مادر بزرگت یاد بدی

فکر کنم زمانی که داشته به مادر بزرگش یاد می داده قاطی کرده اینو گفته ، تا من به این حد برسم مثل یه انیشتن خل شدم از این چیزا می گم
حالا شما بگو از کجا شروع کنم.

جسارت نکرده باشم ولی شما بگو از ب بسم الله بگو تا من شروع کنم از ولتاژ چیست آموزش بدم.
اگه قرار باشه شما هر بار دو کلمه بنویسی من نمی دونم شما چند مرده حلاجید و از کجا شروع کنم.

برای شروع ولتاژ: نیروی که باعث حرکت الکترون ها در یک جهت (در یک رسانا) می شوند رو ولتاژ می گویند.

نقل قول:

---

نوشته اصلی توسط solxsado

فکر کنم زمانی که داشته به مادر بزرگش یاد می داده قاطی کرده اینو گفته ، تا من به این حد برسم مثل یه انیشتن خل شدم از این چیزا می گم
حالا شما بگو از کجا شروع کنم.

جسارت نکرده باشم ولی شما بگو از ب بسم الله بگو تا من شروع کنم از ولتاژ چیست آموزش بدم.
اگه قرار باشه شما هر بار دو کلمه بنویسی من نمی دونم شما چند مرده حلاجید و از کجا شروع کنم.

برای شروع ولتاژ: نیروی که باعث حرکت الکترون ها در یک جهت (در یک رسانا) می شوند رو ولتاژ می گویند.

---

شدت جریان چیه اونوقت؟

تعداد الکترونکی که در مدت 1 ثانیه از سطح مقطع 1 میلیمتر مربع در یک جهت عبور می کنند رو جریان یا شدت جریان می گویند. اسمش با خودشه دیگه شدت جریان.

پس ظاهرا باید از اول شروع کنیم.....:)

اگه واقعا بخوای از اول توضیح می دم ولی حواست باشه از موضوع پرت نشی. از موضوع تا اینجا هم خلیی فاصله زیاده ، خطرناکه.
ببخشید من اینجور صحبت می کنم قصد توهین ندارم ، فقط شوخی میکنم.

حالا اگه می خواین بگین کجای کارین و از کجا شروع کنیم.

نقل قول:

---

نوشته اصلی توسط solxsado

تعداد الکترونکی که در مدت 1 ثانیه از سطح مقطع 1 میلیمتر مربع در یک جهت عبور می کنند رو جریان یا شدت جریان می گویند. اسمش با خودشه دیگه شدت جریان.

پس ظاهرا باید از اول شروع کنیم.....:)

اگه واقعا بخوای از اول توضیح می دم ولی حواست باشه از موضوع پرت نشی. از موضوع تا اینجا هم خلیی فاصله زیاده ، خطرناکه.
ببخشید من اینجور صحبت می کنم قصد توهین ندارم ، فقط شوخی میکنم.

حالا اگه می خواین بگین کجای کارین و از کجا شروع کنیم.

---

مهندس من در واقع تازه وارد بحث آردینو شدم وتقریبا چیزی نمیدونم
البته الانم دارم از وبلاگ آردینو استفاده میکنم
من خواستم اگه ممکنه راهنماییم کنین یا اگه منبعی تایپیکی چیزی داری بگین ما بخونیم(در مورد برنامه نویسی میکرو کنترلر ها)

شما اول نیاز پروگرامر USBasp دارید اگه دارید بگید تا بریم سراغ مراحل بعد.
حالا اگه پروگرامر spi دیگه هم دارید شاید بشه کاری کرد.

http://shop.aftabrayaneh.com/Periphe...er_USBisp.html

درضمن:
شما الکترونیک می خونید یا تجربه ایی از الکترونیک دارید؟
قبلا با میکروکنترلر کار کردید و حالا سراغ آردوینو اومدید؟

نقل قول:

---

نوشته اصلی توسط solxsado

شما اول نیاز پروگرامر USBasp دارید اگه دارید بگید تا بریم سراغ مراحل بعد.
حالا اگه پروگرامر spi دیگه هم دارید شاید بشه کاری کرد.

پروگرامر USBasp میکروکنترلر - ATMEL اتمل AVR - آپلودر Boot Loader آردوینو

درضمن:
شما الکترونیک می خونید یا تجربه ایی از الکترونیک دارید؟
قبلا با میکروکنترلر کار کردید و حالا سراغ آردوینو اومدید؟

---

نه تجربه ای از الکترونیک دارم

قبلا هم با میکرو کنترلر ها کار کردم ولی تا حد مقدماتی

ولی اگه راهنماییم بکنین متوجه میشم

در مورد usbasp هم بگم که من اینو دارم

فقط مونده یه برد آردینو uno که اونم فقط موندم کدومشو بخرم ch340g یا معمولی

ممنون ازشما

ch340g این معمولیه اون یکی که اصل جنسه.

شما باید اینو که تو لینک زیر گذاشتم بخری چون از پکیج DIP استفاده می کنه و به راحتی می تونی برداریش و یه دونه دیگه جاش بذاری.
آردوینو Uno

نقل قول:

---

نوشته اصلی توسط solxsado

ch340g این معمولیه اون یکی که اصل جنسه.

شما باید اینو که تو لینک زیر گذاشتم بخری چون از پکیج DIP استفاده می کنه و به راحتی می تونی برداریش و یه دونه دیگه جاش بذاری.
آردوینو Uno

---

یعنی یه جورایی میشه گفت میکرو رو با استفاده از این برد پروگرام کنی و تو جاهای دیگه استفادش کنی

البته با کمک پروگرامر usbasp .
اینجوری کار راحتر و سریعتر انجام میشه.

چون برای نوشتن بوت لودر اول باید فیوز بیت ها تنظیم بشه و تنظیم هم از طریق پروتکل spi است. و روی برد uno هم این پایه ها در دسترس است.
بعد از تنظیم فیت بیت ها برای راه اندازی نیاز به کریستال 16 مگا هرتز می باشد که اونم روی برد است.

نقل قول:

---

نوشته اصلی توسط solxsado

البته با کمک پروگرامر usbasp .
اینجوری کار راحتر و سریعتر انجام میشه.

چون برای نوشتن بوت لودر اول باید فیوز بیت ها تنظیم بشه و تنظیم هم از طریق پروتکل spi است. و روی برد uno هم این پایه ها در دسترس است.
بعد از تنظیم فیت بیت ها برای راه اندازی نیاز به کریستال 16 مگا هرتز می باشد که اونم روی برد است.

---

میشه اینکارو مو به مو و مرحله به مرحله توضیح بدین آخه من با فیوز بیت های میکرو کار نکردم البته کار کردما ولی تست کردم جواب نداد
درضمن مگه نگفته بودین در آردینو نیازی به کریستالو این جور چیزا نیست

نقل قول:

---

نوشته اصلی توسط solxsado

البته با کمک پروگرامر usbasp .
اینجوری کار راحتر و سریعتر انجام میشه.

چون برای نوشتن بوت لودر اول باید فیوز بیت ها تنظیم بشه و تنظیم هم از طریق پروتکل spi است. و روی برد uno هم این پایه ها در دسترس است.
بعد از تنظیم فیت بیت ها برای راه اندازی نیاز به کریستال 16 مگا هرتز می باشد که اونم روی برد است.

---

آقا / خانم

solxsado
چرا شما همیشه اصرار داری فیوزبیت ها رو تغییر بدیم؟
چرا از بوت لودر خود نرم افزار آردوینو استفاده نمی کنید.؟

صرفا جهت آموزش و آشنایی با روند کار میکرو.
راه های ساده تری هم است.
ش
حالا چند راه رو بلد باشی که ضرر نداره. البته این به نظر من سریعتر از اینه که بخوای یه برد آردوینو برای برنامه ریزی کنی تا تبدیل به پروگرامر spi بشه و بعدش هم خودتون می دونید.
من از این روش خیلی سریع تر با خوده آردوینو انجام می دم.

حالا خواستیم یه آموزش تصویری کامل با تمام مخلفات براتون می ذارم.

درضمن اسم کوچیکم امیر است.

نقل قول:

---

نوشته اصلی توسط solxsado

صرفا جهت آموزش و آشنایی با روند کار میکرو.
راه های ساده تری هم است.
ش
حالا چند راه رو بلد باشی که ضرر نداره. البته این به نظر من سریعتر از اینه که بخوای یه برد آردوینو برای برنامه ریزی کنی تا تبدیل به پروگرامر spi بشه و بعدش هم خودتون می دونید.
من از این روش خیلی سریع تر با خوده آردوینو انجام می دم.

حالا خواستیم یه آموزش تصویری کامل با تمام مخلفات براتون می ذارم.

درضمن اسم کوچیکم امیر است.

---

متشکرم آقای امیر

نقل قول:

---

نوشته اصلی توسط solxsado

صرفا جهت آموزش و آشنایی با روند کار میکرو.
راه های ساده تری هم است.
ش
حالا چند راه رو بلد باشی که ضرر نداره. البته این به نظر من سریعتر از اینه که بخوای یه برد آردوینو برای برنامه ریزی کنی تا تبدیل به پروگرامر spi بشه و بعدش هم خودتون می دونید.
من از این روش خیلی سریع تر با خوده آردوینو انجام می دم.

حالا خواستیم یه آموزش تصویری کامل با تمام مخلفات براتون می ذارم.

درضمن اسم کوچیکم امیر است.

---

آقا من میخوام شدیدا لامزش دارم لطفا آموزشش رو بزارین
البته فقط من نیستم خیلی از اعضای انجمن فکر کنم نیاز داشته باشن

انشاالله . حتما

سلام دوستان.
آموزش صفر تا صد اردوینو بصورت تصویری و رایگان در کانال آموزشی تیم EEFZ موجود هست.
ای دی کانال : @EEFZIR
همچینین لینک :
https://telegram.me/EEFZIR
دوستانی هم تلگرام ندارن از این سایت که واسه تیم EEFZ هست میتونن آموزشها رو مشاهده و دانلود کنند :
آموزش تصویری و رایگان آردوینو
انشاالله که مفید باشه.
موفق باشید

با سلام مجدد خدمت دوستان
اینم آموزش که گفتم ، اگه مشکلی بود همون جا بگید تا اصلاح کنم.
آموزی پروگرام کردن بوت لودر arduino با USBasp (با تنظیمات فیوز بیت) | پورتال دیجیتال

دست شما در نکنه

فیوز lockرو بزنی همون داستان عدم دسترسی کد میشه ؟

بله درسته. در واقع پایه ریست غیرفعال میشه و دیگه با 0 کردن پایه ریست نمیشه میکرو رو به حالت برنامه ریزی برد.

نقل قول:

---

نوشته اصلی توسط solxsado

با سلام مجدد خدمت دوستان
اینم آموزش که گفتم ، اگه مشکلی بود همون جا بگید تا اصلاح کنم.
آموزی پروگرام کردن بوت لودر arduino با USBasp (با تنظیمات فیوز بیت) | پورتال دیجیتال

---

سلام
ممنون از آموزشتون
ببخشید که اینجا نوشتم آخه میخوام تصویر لود کنم
مهندس یعنی با این میکرویی که بوت لودر رو لود کردیم میشه مثل avr استفاده کرد؟

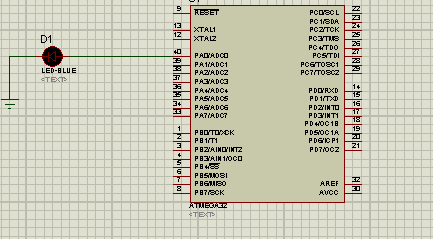

یعنی به جای این مدار :

فایل پیوست 1860

از این مدار استفاده کرد؟

فایل پیوست 1861

بازم سپاس گزارم

بله میشه فقط باید کریستال 16mhz هم وصل کنی

نقل قول:

---

نوشته اصلی توسط solxsado

بله میشه فقط باید کریستال 16mhz هم وصل کنی

---

با همین نرم افزار eXtreme Burner Avr هم میشه یا با نرم افزار دیگه کارکنم؟

کریستال یه قطعه سخت افزاری است کاری با نرم افزار نداره
http://www.tebyan-zn.ir/News-Article.../4/113723.html

نقل قول:

---

نوشته اصلی توسط solxsado

کریستال یه قطعه سخت افزاری است کاری با نرم افزار نداره
http://www.tebyan-zn.ir/News-Article.../4/113723.html

---

کریستال که میگفتن اینه؟
آخه مگه میکرو خودشون کریستال ندارن ؟
به کجاش وصل کنم؟

نقل قول:

---

نوشته اصلی توسط SOHEYL111

کریستال که میگفتن اینه؟
آخه مگه میکرو خودشون کریستال ندارن ؟
به کجاش وصل کنم؟

---

به پایه های Xtal

برای اتصال کریستال بیرونی باید به روش زیر عمل کنی
فایل پیوست 1864
کریستال داخلی داره ولی ماکزیمم 8 مگاهرتز است.

نقل قول:

---

نوشته اصلی توسط solxsado

برای اتصال کریستال بیرونی باید به روش زیر عمل کنی
فایل پیوست 1864
کریستال داخلی داره ولی ماکزیمم 8 مگاهرتز است.

---

ممنون مهندس
ببخشید دیگه زحمت دادیم
بزارین برد رو تهیه کنم بازم سوالی داشتم میام خدمتون
ممنون

سلام

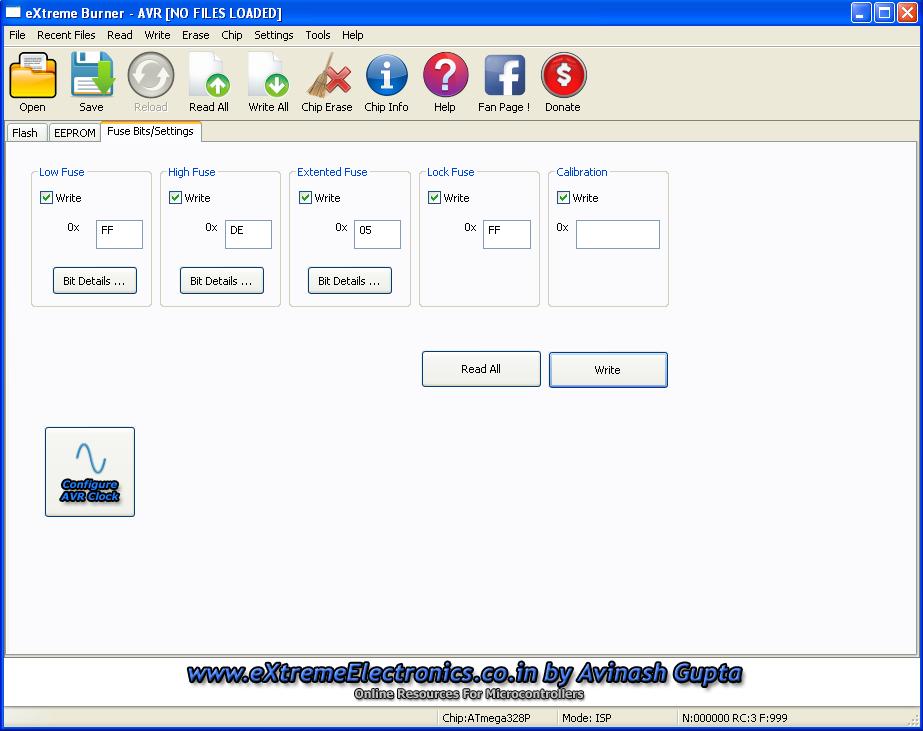

مهندس من اینجا فیوز بیت ها رو اینجوری تنظیم می کنم ولی خطا میده

فایل پیوست 1903

همه رو تیک نزن. فقط دو تای اولی از چپ
به فناش ندی میکرو رو

نقل قول:

---

نوشته اصلی توسط solxsado

همه رو تیک نزن. فقط دو تای اولی از چپ
به فناش ندی میکرو رو

---

ممنون که نصف شبی جوابمو دادی ولی رو آدرینو جواب میده رو کریستال نه

یه جای کار اشتباه است.
یه عکس از مدارت بگیر

نقل قول:

---

نوشته اصلی توسط solxsado

یه جای کار اشتباه است.
یه عکس از مدارت بگیر

---

سلام صبح بخیر

فایل پیوست 1904

علیک سلام
1. اتصال کریستال با میکرو باید حداقل فاصله باشه (بدون سیم رابط)
2. پایه ریست میکرو باید pull up شود (یعنی با یه مقاومت 1 مگا به خط مثبت تغذیه وصل شود)

نقل قول:

---

نوشته اصلی توسط solxsado

علیک سلام
1. اتصال کریستال با میکرو باید حداقل فاصله باشه (بدون سیم رابط)
2. پایه ریست میکرو باید pull up شود (یعنی با یه مقاومت 1 مگا به خط مثبت تغذیه وصل شود)

---

ببین منو بارک اله
نی بارک اله
نی ببین منو بارک اله:d

ممنون مهندس حل شد دستتون درد نکنه
اگه نکته ای چیزی مونده بگین
