سورس پروژه متر با التراسونیک
سلام خدمت دوستان و علاقمندان هنر الکترونیک
می خواهم طی توضیحاتم یک نمونه متر ساده رو خدمت عزیزان ارائه کنم.
**********************
قطعات مورد نیاز:

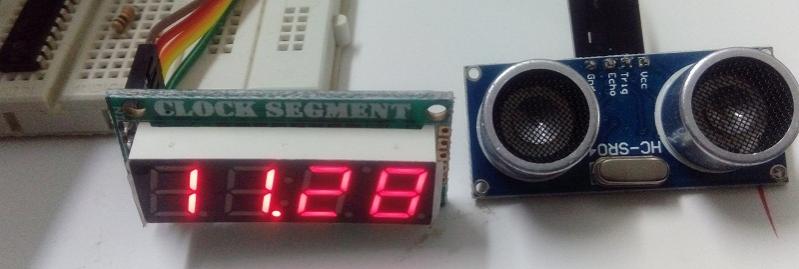

ماژول سون سگمنت 4 رقمی دارای ممیز ، دو نقطه ساعت و علامت درجه
ماژول آلتراسونیک سنجش مسافت ( سنسور فاصله یاب ) HC-SR04
یک برد آردوینو معمولی که atmega328 داشته باشه البته میکروکنترلر مورد نیاز با atmega8 هم قابل اجرا هست .
کلاک میکرو روی 8 مگاهرتز تنظیم شده
**********************
اتصالات:
ماژول التراسونیک
TRIQ به PORTC.4
ECHO به PORTC.5
نمایشگر
DATA به PORTD.2
CLOCK به PORTD.3
LATCH به PORTD.4
**********************
در توضیح مدار اینکه
یک پالس تریگر میفرستیم منتظر میشیم تا از طریق اکو دریافت شه
عدد دریافت شده زمانی هست که پالس رفته و برگشته و کاملا باید خطی باشه اما
در عمل کمی شیفت داریم.یعنی هر 10 سانتی متر باید 0.2 سانتی متر اضاف شه تا مثلا فاصله 2 متر هم صحیح نشون داده شه(عرض از مبدا=0.2CM)
**********************
فایل پیوست 3151
