ماژول سنسور حرکت مادون قرمز hc-sr501 - تشخیص حرکت بدن - آشکار ساز حرکت
سنسورهای PIR یا Passive Infra-Red برای تشخیص حرکت، بر مبنای نور مادون قرمزِ ناشی از گرمای موجود در محیط، کاربرد دارند. از همین رو، استفاده از این سنسورها در سیستم های امنیتی برای تشخیص حرکت انسان و یا ورودهای غیر مجاز بسیار رایج است. راه اندازی اولیه و کالیبره شدن این سنسورها، چیزی در حدود 10 تا 60 ثانیه به طول می انجامد و در طی این مدت برای تنظیم دقیق، نباید در شعاع دید آنها حرکتی انجام پذیرد.
سنسور حرکت مادون قرمز پیروالکتریک HC-SR501 یک ماژول مؤثر، ارزان قیمت و قابل تنظیم، جهت تشخیص حرکت در محیط می باشد. اندازه کوچک و طراحی فیزیکی این ماژول، به شما این امکان را می دهد تا به راحتی از آن در پروژه خود استفاده نمایید.
خروجی این سنسور تشخيص حركت می تواند مستقیماً به یکی از پین های دیجیتال آردوینو و یا میکروکنترلر شما متصل گردد و در صورت تشخیص هر نوع حرکتی توسط سنسور، مقداراین پین یک می گردد. دو پتانسیومتر موجود بر روی برد این امکان را به شما می دهد تا بتوانید حساسیت و زمان انتظار برای ایجاد تأخیر پس از تشخیص یک حرکت را تنظیم نمایید.
مشخصات:
- سنسور به همراه برد راه انداز
- حساسیت و زمان انتظار قابل تنظیم
- ولتاژ عملیاتی: 5 تا 20 ولت دی سی
- مسافت تحت پوشش: 3 تا 7 متر قابل تنظیم
- زاویه تشخیص: 120 درجه
- زمان انتظار برای تشخیص حرکت بعدی: 0.3 تا 18 ثانیه قابل تنظیم
کاربردها:
- سیستم های امنیتی و ساخت دزدگیر
- روشن نمودن چراغ های منازل، پارکینگ، ساختمان و ... به صورت هوشمند و بر اساس تشخیص حرکت
- کنترل و اتوماسیون صنعتی
- سیستم های هشدار
- درب های اتوماتیک
- نور پردازی هوشمند

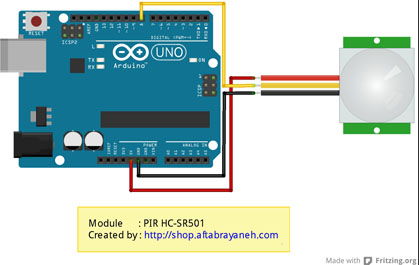

شماتیک مدار:
مثال آردوینو:
کد:
/*
# Be name Khoda!
# Example code for the PIR Motion Detector (HC-SR501 sensor)
# Company : AftabRayaneh
# Website : http://shop.aftabrayaneh.com
# Editor : Elham Rasekh
# Date : 28.08.2013
# Version : 1.0
# Connect the sensor to the pin 8 on the Arduino board
*/
int pirPin = 8;
int val;
void setup()
{
Serial.begin(9600);
}
void loop()
{
val = digitalRead(pirPin); //read state of the PIR
if (val == LOW)
{
Serial.println("No motion"); //if the value read is low, there was no motion
}
else
{
Serial.println("Motion!"); //if the value read was high, there was motion
}
delay(1000);
}
جهت سفارش این کالا، به این بخش در فروشگاه آفتاب رایانه مراجعه نمایید.
