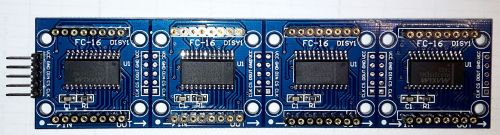

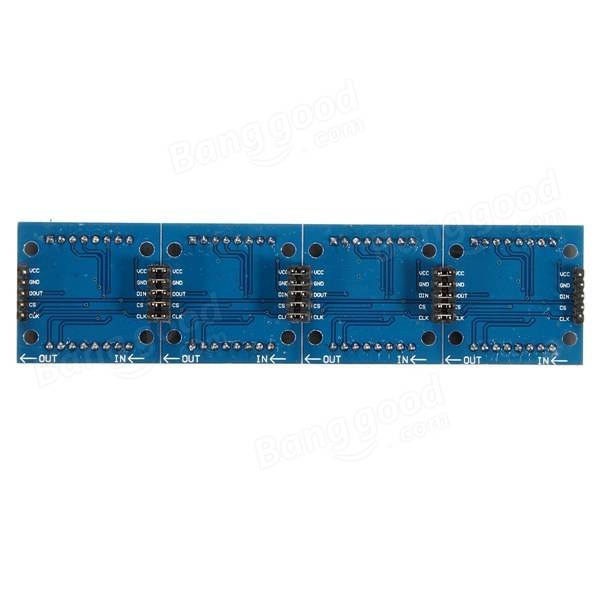

ماژول صفحه نمایش ال ای دی ماتریسی max7219
این محصول، یک ماتریس 8 در 8 از LEDهاست که جهت نمایش یک کاراکتر عددی یا الفبایی بسیار مناسب است و کاربردهای بسیاری، همچون ساخت انواع پنل های نمایشی الکترونیکی دارد. به علاوه، اتصال آن به برد آردوینو بسیار ساده است و تنها به 3 پین برای ارسال داده احتیاج دارد.
مشخصات:
- ولتاژ عملیاتی: 4.7 تا 5.3 ولت دی سی
- ولتاژ معمول: 5 ولت
- جریان عملیاتی: 320 میلی آمپر
- حداکثر جریان عملیاتی: 2 آمپر
- دمای عملیاتی: 0 تا 50 درجه سانتی گراد
- دمای معمول: 25 درجه سانتی گراد
- اندازه: 52 در 34 میلی متر

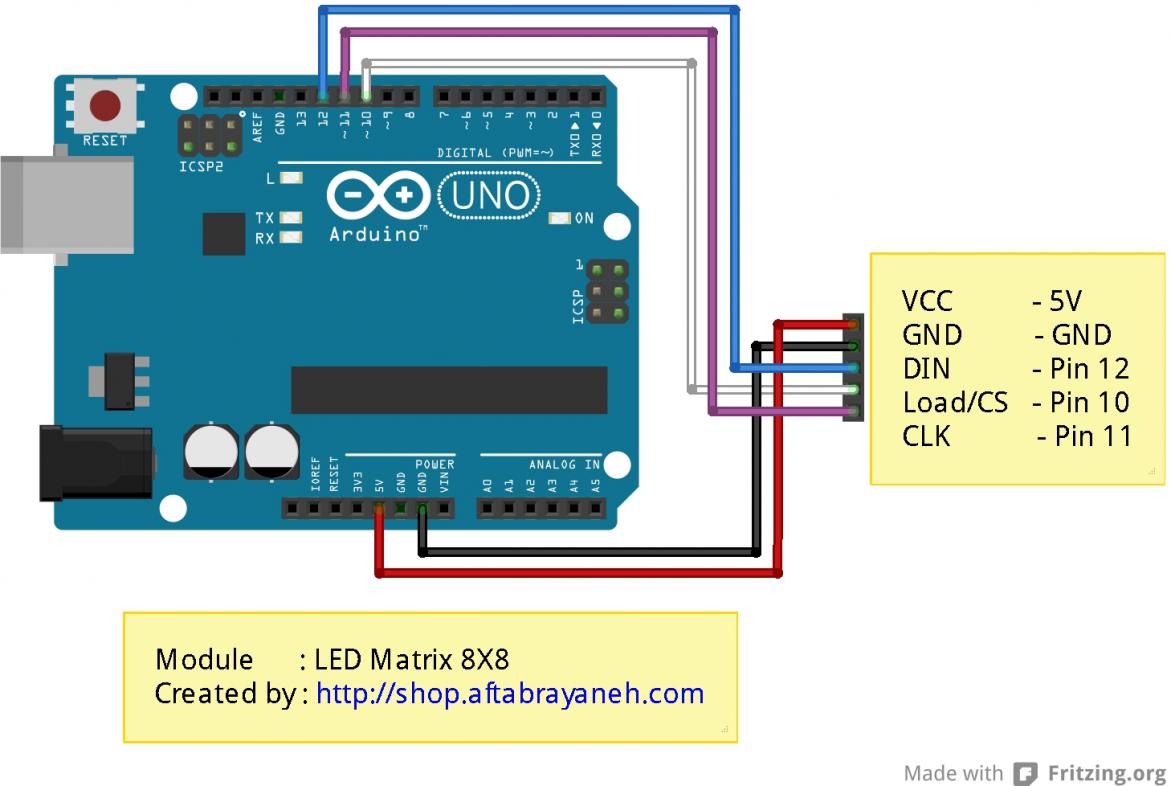

شماتیک مدار:
مثال آردوینو:
کد:
/*
# Be Name Khoda!
# Example code for 8*8 LED Matrix Display
# Company : AftabRayaneh
# Website : http://shop.aftabrayaneh.com
# Editor : Saleh Khademi
# Date : 05.09.2013
# Version : 1.0
# Connect DataIn to the pin #12
# Connect CLK to the pin #11
# Connect LOAD/CS to the #10
*/
#include "LedControlMS.h"
#define NBR_MTX 200
LedControl lc=LedControl(12,11,10, NBR_MTX);
// we always wait a bit between updates of the display
unsigned long delaytime = 300;
void setup() {
Serial.begin (9600);
Serial.println("Setup");
}
void loop() {
for (int i=0; i< NBR_MTX; i++)
{
lc.shutdown(i,false);
// Set the brightness
lc.setIntensity(i,255);
// Clear the display
lc.clearDisplay(i);
}
lc.writeString(0,"Hello world!");
delay(1000);
lc.clearAll();
}
جهت سفارش این کالا، به این بخش در فروشگاه آفتاب رایانه مراجعه نمایید.
