سلام خدمت همه

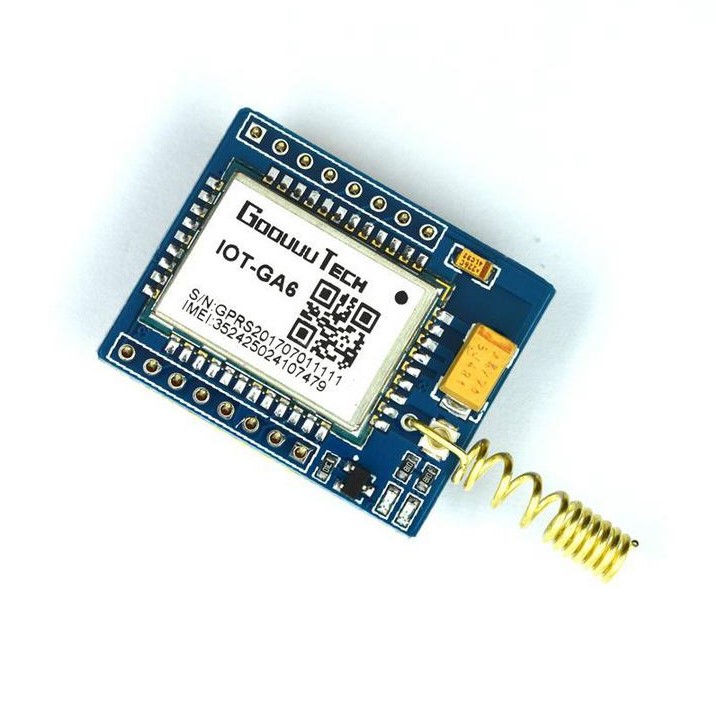

فایل پیوست 3885
من این ماژول رو از افتاب رایانه خریدم و از طریق مبدل سریال به کامپیوتر وصل کردم.
اتصال پایه ها:
rst با یک مقاومت یک کیلو اهم به زمین
int به 5 ولت
power به 5 ولت
در ابتدا پیامی که از ماژول به کامپیوتر داده میشه اینه:
و بعد از این هر پیامی که من به ماژول میدم عینا تکرار میکنه و برام میفرستهکد:AT
Ready
AST_POWERON
+CREG: 2
Call Ready
+CREG: 1
مثلا اگه بنویسم AT ماژول هم جواب میده AT
کسی از دوستان میتونه کمک کنه.
راه حل رو فهمیدم باید از نرم افزارهایی مثل Hyper terminal استفاده کنم که خودشون آخر هر خط دستور carriage return رو ارسال میکنن.
جالب اینجاست که سایر نمادها مثل ctrl+z رو هم میشه مستقیم به این نرم افزار وارد کرد.
آخر هر کامندی که میفرستی باید اینتر هم ارسال کنی تا ماژول کامند رو قبول کنه
برای خیر فعال سازی اکو(تکرار پیامها) کامند ATE0 رو ارسال کن
سلام من یک پست جدید برای گرفتن اعتبار با سیم کارت همراه اول نوشتم اما متن پست نشون داده نمی شه علت چیه؟
مشکل حل شد http://forum.arduino.ir/8/21/5128.html
کاری که ما انجام دادیم:
1.INT به VCC
2.ماژول موقع استارت شدن نیاز داره تا پین PWR چند میلی ثانیه 1 باشه بعدش مهم نیست
3. برای ریستارت ماژول پین RST رو باید حدود 3 ثانیه به VCC وصل کنید(با مقاومت 1 کیلو و در حالت ایده آل به یک NMOS ) بعد به زمین تا ماژول هارد ریست بشه تو ترمینال همچین چیزی میبینید:
در ضمن ما با آداپتور 5 ولت 1.3 آمپر راش انداختیم تا الان مشکلی نداشتهکد:AT Ready
AST_POWERON
الان وقتی میخوام اس ام اس بفرستم تو استپ اول باید بفرستم:
ولی اررور بر میگردونه:کد:at+cmgf=1
باود ریت رو عوض کردم به 9600 سیم کارت هم تغییر دادم به همراه اول فرقی نکرد!کد:at+cmgf=1
error
کسی میدونه مشکل کجاست ؟

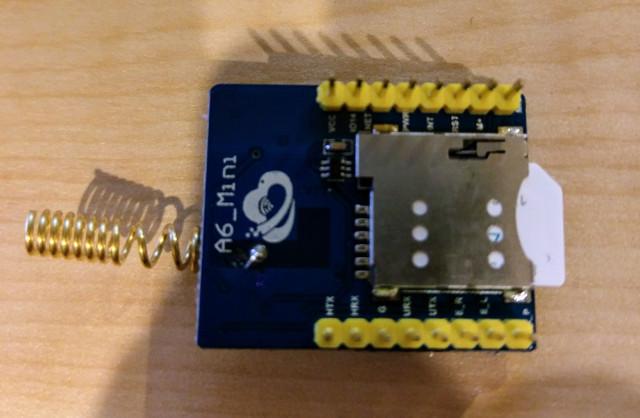

متاسفانه مشکل از شکاف سیم کارت بود. اصلا فکر نمیکردیم این اسلاتش فقط یک طرف میخوره!
اینطوری باید بذارید:
فایل پیوست 3907
