دیتاشیت rc522
نمایش نسخه قابل چاپ
دیتاشیت rc522

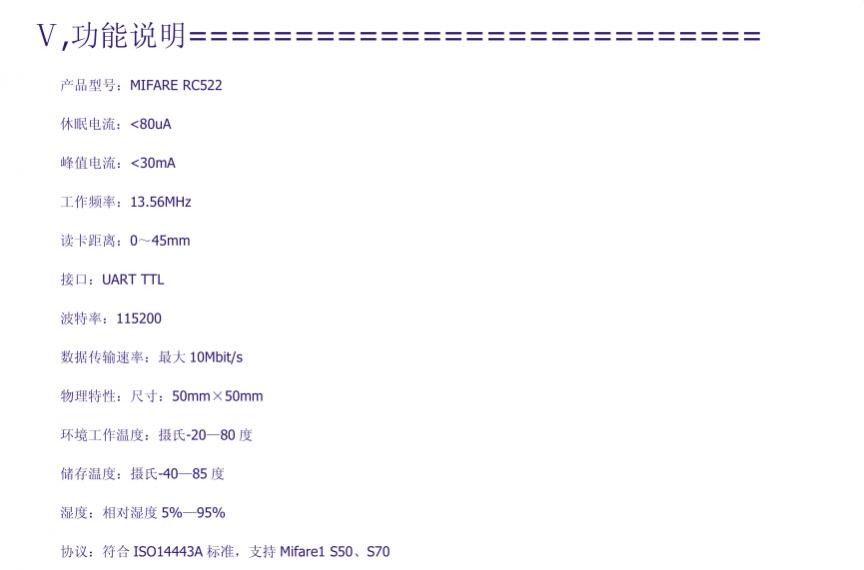

تصویر اطلاعات فنی:
فایل پیوست 2743
اطلاعات تکمیلی
فایل پیوست 2745
نمونه کد آردوینو :

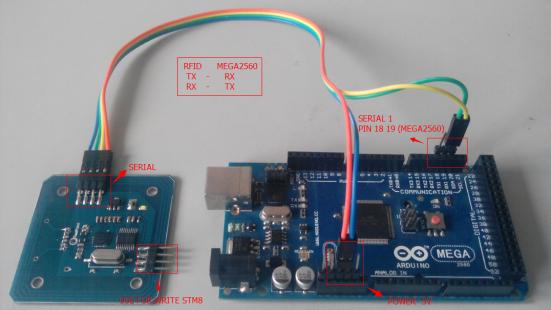

در صورت استفاده از بردهای دارای سریال 1 مانند مگا :
در صورت استفاده از سریال نرم افزاری ( Softwareserial ) برای بردهایی مانند UNO :کد:void setup()
{
Serial.begin(115200);
Serial1.begin(115200);
}
void loop()
{
char c;
if(Serial1.available()>0)
{
c=Serial1.read();
Serial.print(c);
}
}
کد:
#include <SoftwareSerial.h>
SoftwareSerial RC522(10, 11); // RX, TX
void setup() {
Serial.begin(115200);
RC522.begin(115200);
}
void loop() { // run over and over
if (RC522.available()) {
Serial.write(RC522.read());
}
}
فایل هگز و نرم افزار تحت ویندوز
سلام
بله میشه
بهترین قسمت داستان اینه که منظق کاری این ماژولدقیقا مثل رسپبری پای 3.3 هست .
کلید واژه سرچ برای این موضوع raspberry pi rc522 tutorial هست.
لینک های زیر رو میتونید مطالعه کنید :
Raspberry Pi RFID RC522 Tags auslesen (NFC)
Getting RFID-RC522 to work with Raspberry Pi 2 - Raspberry Pi Stack Exchange
سلام
من این ماژول رو تهیه کردم و اصلا با نرم افزار ارتباط برقرار نمکینه!!
کسی تونسته ماژول رو راه بندازه؟
سلام وقت بخیر
اولا این ماژول یه رگولاتور 5 به 3.3 داره که نیازی نیست حتما ولتاژ 3.3 بهش داد
دوم من هم ارتباط رو دقیقا همونطوری دادم به یه pl2303 و جای tx rx رو هم عوض کردم از یه ماژول سریال دیگه هم استفاده کردم
یه مشکلی داره
البته بزارید با آردوینو تست کنم خبر میدم
خب خوشبختانه ماژول مشکل نداشت البته توی شماتیکی که تو pdf گذاشته بود دیدم جای یه دیود خالی شده که رو برد نبود البته مهم نیست ولی خوبه آدم ببینه برقش وصله یا نه

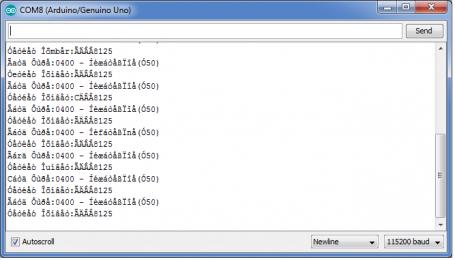

وصلش کردم به آردوینو یه سریال نرم افزاری هم براش باز کردم وقتی کارت بهش نزدیک میشه اینجوری نشون میده
دارم روش کار میکنم ، درست شد همینجا میزارم بقیه هم استفاده کنن اگه شما هم راهی پیدا کردید خبر بدین
البته این برد رو بیشتر خریدم چون ارتباط با کامپیوترش آمادست که اون انگار یه مشکلی داره
فایل پیوست 3386
یاران چرا به خانه ما سر نمی زنند
آخه چرا اعضای فعال تبعیض قائل میشن در پاسخ به پست ها
بگم چکار کردم بعد اگه دوستان راهنمایی از دستشون بر اومد دریغ نکنن
انواع باد ریت ها رو برای هر دو امتحان کردم، جواب نداد که نداد، تازه بقیه باد ریت ها وضعیتشون بد تر بود، این یکی حداقل میشه یه سری اعداد از توش استخراج کرد، معلومه یه کارایی داره میکنه
با شرکت سازنده ارتباط گرفتم اونا هم تا الان هیچ راهنمایی درست درمونی ارائه ندادن.
فقط یه چیزی به ذهنم رسیده و اون اینکه اون برنامه ای که روش هست به صورت پیش فرض درست کار نکنه و از اونجایی که چهار تا سیم stm8 برا ریختن فایل هگز ازش کشیده بیرون بنظرم بد نباشه یه بار دیگه هگزش رو روش بریزیم
فقط اینجا یه stm8 programmer میخوات که الان ندارم
همون کوچیکه داخل سایت (همون که بدون jtag ) کار رو راه میندازه قبلا هم که امتحان کردم نسبت به jtag داره بهتر جواب میده رو یه سری چیزا
به هر حال الان این پروگرامر رو ندارم یا دوستان اگه امکانش باشه تست بگیرن نتیجه رو به ما هم بگن یا اینکه پروگرامرتون بیارین اینجا تست بگیریم نتیجه رو هم بزاریم همینجا :D
و یا اگه پیشنهاد دیگه ای دارین دریغ نکنید.
سلام وقت بخیر
من این ماژول رو با شرایط تنظیمات زیر تست زدم کار کرد:
BaudRate= 115200
Parity= None
DataBits=8 (البته با 7 هم کار کرد)
StopBits= 1
فایل پیوست 3408
فایل پیوست 3409
اینم با یه نرم افزار دیگه:
فایل پیوست 3410

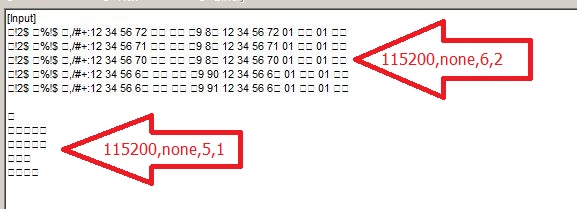

احتمالا اشکال شما در تعداد بیت یا بیت استاپ هستش، چون وقتی تنظیمات رو عوض کردم داده های منم شبیه داده های شما شد...
فایل پیوست 3411
یادم رفت بگم

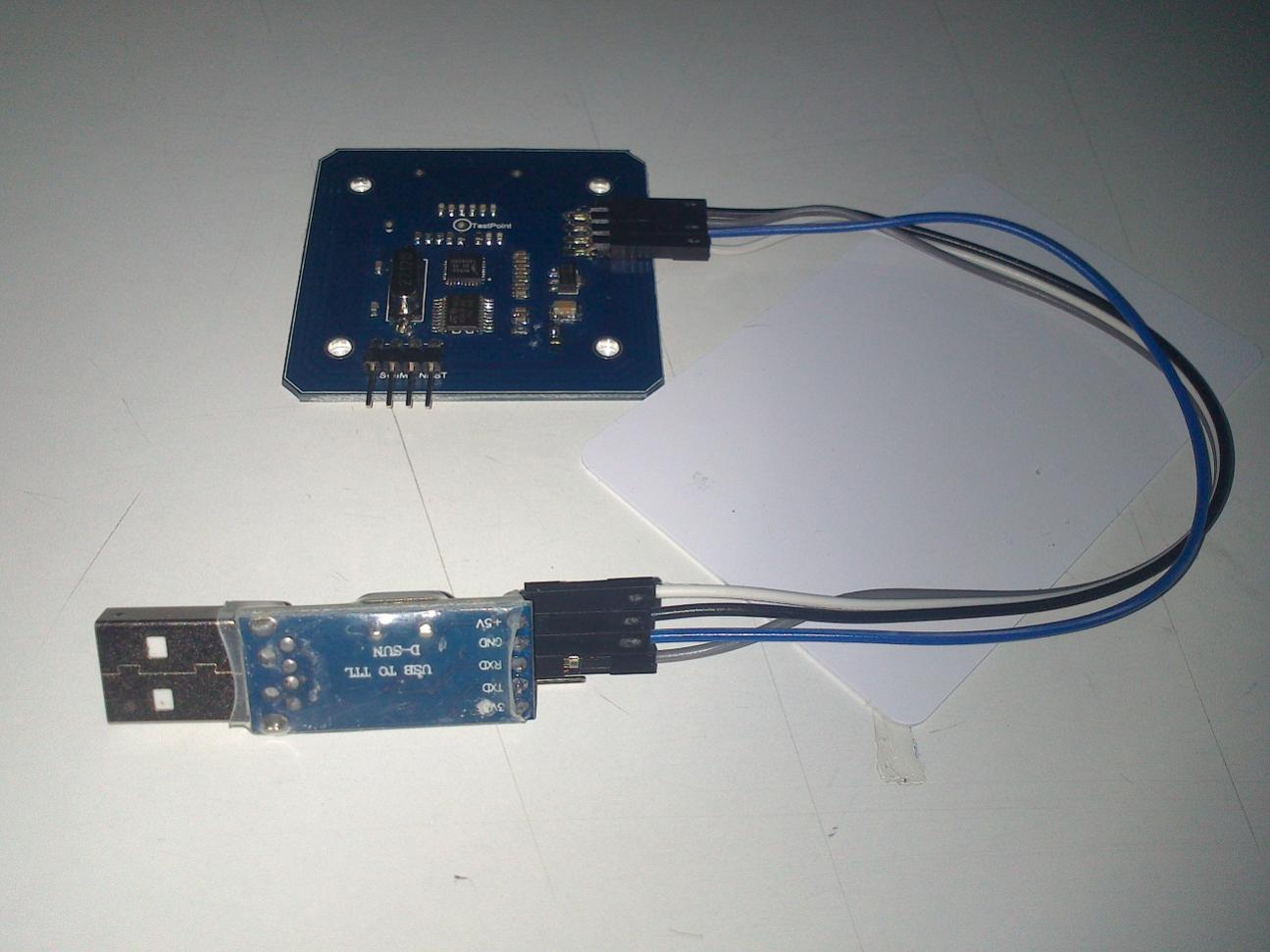

از pl2303 برای ارتباط بین ماژول و pc استفاده کردم:
فایل پیوست 3412
سلام.
من با استفاده از آردوینو uno اقدام به راه اندازی ماژول کردم اما وقتی در برنامه بر روی آیکون test کلیک میکنم اخطار cannot find the module:( را میده
سلام دوستان من میخام این ماژول رو بخرم
این رو میشه با مبدل ttl to usb به گوشی اندرویدی وصل کرد؟
اگر اره میشه با این رید و رایت کرد روی تگ ها؟
لطفا اگه اطلاع دقیق دارید بهم بگید شدیدا لازمه؟
سلام
با ارتباط سریال باید روی کارتها بنویسیم؟؟
یه توضیحی میدید کامل؟؟
